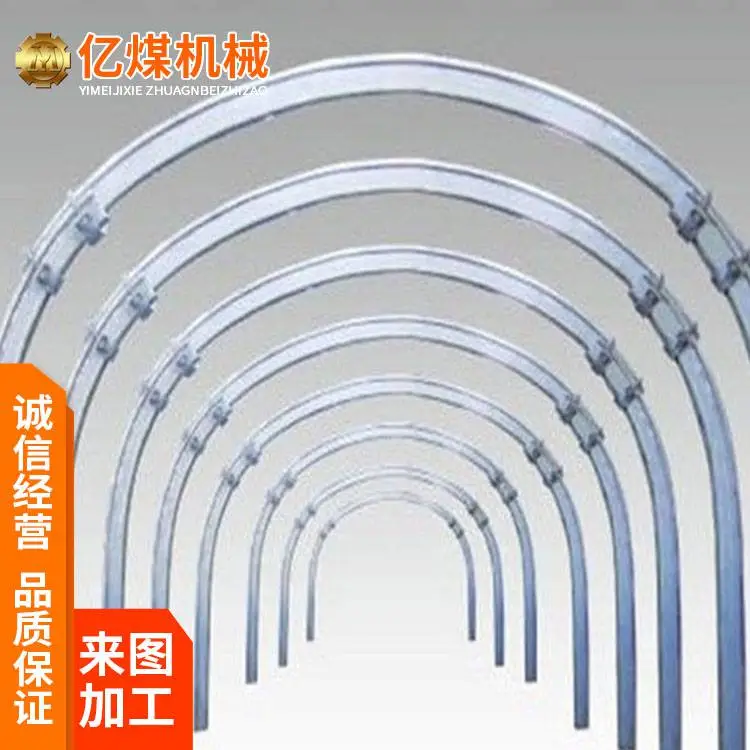

U型钢支架是一种横截面形状像英文字母“U”的钢铁。各国生产的U型钢的断面形状、几何参数以及材质等有所不同，目前中国生产的U型钢型号主要有U18、U25、U29、U36这四种。其中U18和U25属腰定位；U29、U36属耳定位。U18由于承载能力很低，现很少生产。

U型钢支架具有高初撑力、支护强度大、安装简易、不易变形等优点，因此常用于制造巷道可缩性金属支架，作矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。

使用U型钢支架有效降低冒顶、片帮等事故的发生，提高了矿井通风系统稳定性。选用U型钢可缩性支架，较好解决了掘进支护的难题。

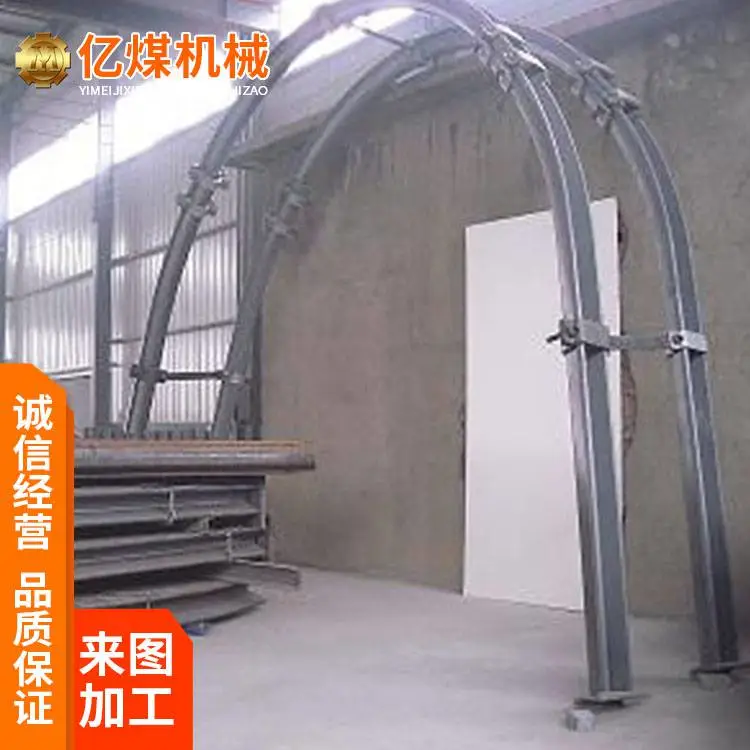

U型钢支架结构组成

1.顶梁。

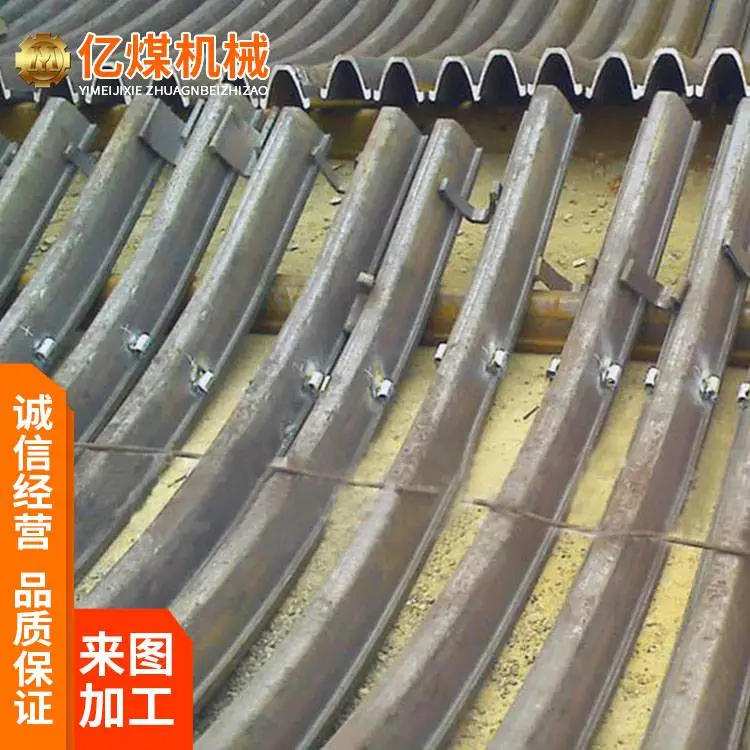

顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿。

柱腿有3种形式，一种是上部为圆弧形，下部为直线段；***种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

3.连接件。

连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢之间具有摩擦力，从而***拱形支架具有一定的工作阻力和一定的可缩量。

4.架间拉杆。

架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

5.背衬材料。

背衬材料是U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。

U型钢支架产品特点

1、U型钢支架承受压力大，支撑时间久，具有易安装不易变形等特点。

2、U型钢支架较其他刚性支架具有可缩性和的承载能力，适应松软围岩的载荷和变形。

3、U型钢支架断面利用***，支架支回方便，维修量小。

4、U3型钢支架回收复用***，减少坑木使用，环保效益十分明显。
