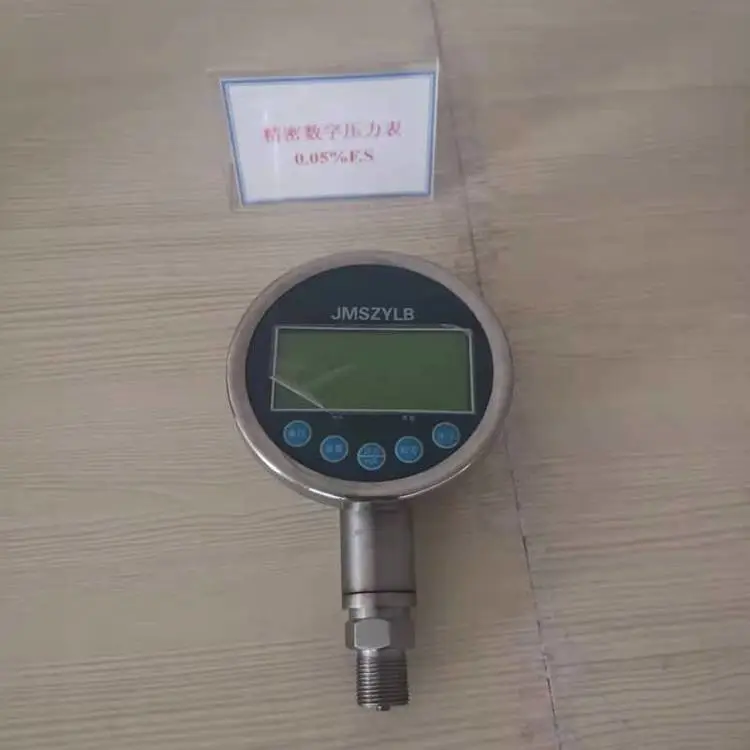

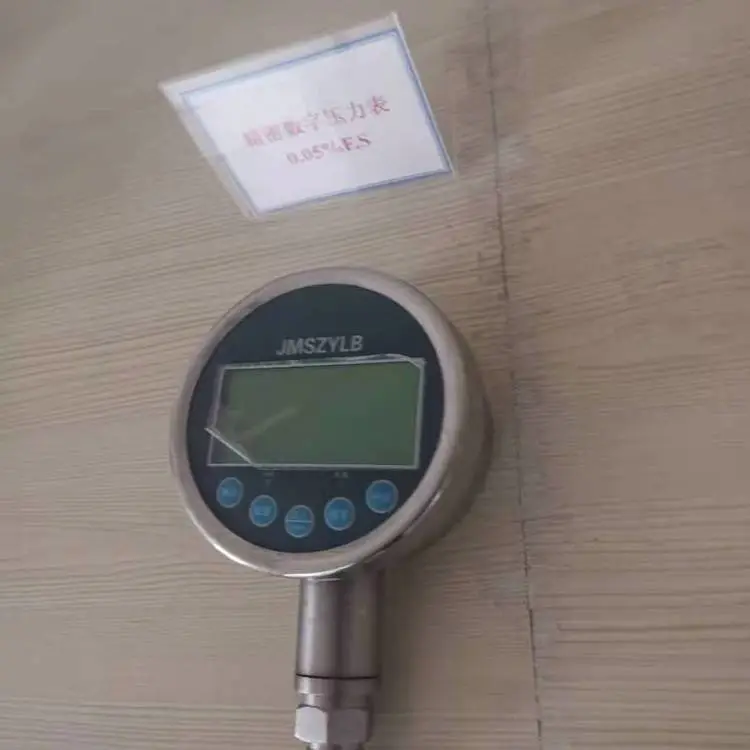

数字压力表 0~25MPa数字标准表电子式压力校验显示表头0.05级是采用单片机控制的在线测量仪表。它采用电池长期供电方式、无需外接电源，安装使用方便。该系列数显压力表可用压力表、绝压、差压的检测，其形式品种多样，分为普通型和防爆型，能满足各种测量需要。数显压力表压力表从根本上克服了指针式压力表精度低、可靠性差、损坏等诸多缺点。尤其在腐蚀、振动等场所使用，更显其超凡性能。

数字压力表 0~25MPa数字标准表电子式压力校验显示表头0.05级产品特点

大屏幕；大屏幕液晶显示，读数直观清晰，适应环境温度宽。

；的微处理器技术，进口测控芯片，精度高。

1、该数字压力表为交直流两用的便携式仪表，在测量大气压力的同时，可测量电流，并备有24VDC输出。

2、微处理器对仪表长时间内宽温度范围内使用而不影响仪表测量精度。

3、功耗低。采用进口镍氢高能量电池，仪表长时间内正常工作。

4、恒流充电，具有电池电压的过充电、欠压自动关机及自动保护功能，电池不因过充电或欠压而损坏，电池使用寿命长（因长时间不用，隔三个月充电一次至绿灯亮）。

5、微功耗的欠电压自动保护功能，仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池。

6、仪表量程功能丰富，一表多用，具有多种显示风格，可同时显示压力、电流；压力、毫米水柱，压力、公斤和电流比。

7、软件内容丰富，操作简单、明了。

8、仪表具有超量程报警功能，当所加压力起出额定满量程+2500安时，仪表将显示OVERRANGE！P，并且内置蜂鸣器将断续发声，表示压力超出满量程，应停止加压，并卸掉部分压力使其在规定量程内，以免损坏压力传感器。测试的电流值超出22mA，仪表同样显示OVERRANGE！Ⅰ，并且内置蜂鸣器将断续发声。

9、采用薄膜面板及进口轻触开关，款式新颖，按键寿命长。直接在面板上操作调校满量程。

10、LCD带背光显示，直观、清晰、结构紧凑合理；体积小、重量轻，携带方便。

11、便携式金属外壳，抗干扰强，牢固耐冲击。

数字压力表用途

该数字大气压力计除可作较高准确校正标准器（表）外，也可作为工作仪表使用，用于冶金、石油、化工、电力、天然气、计量及科研等部门。

数字压力表工作原理

数字压力表工作原理图

a：压力：被测介质或大气压力从引压管施加压力于固态（硅膜片）传感器上，当压力变化时，扩散硅膜片的电阻地压力电阻效应下发生变化，这个变化作为电信号被检测出来，通过线路将其转换为与压力成比例关系的电压信号，该信号经模拟——数字转换器转换为数字信号，经微处理器处理后，在LCD显示器上显示出被检介质压力值的数字。

b电流：随机一副表笔插入仪器面板上相应的孔内，将仪表打开至电流档即可测量。

数字压力表技术指标

1、测量范围：-100kPa～100MPa

2、分辨率：压力：Min 1Pa电流：Min 1uA

3、电流测量范围：0~20mA

4、直流输出：24VDC

5、准确度：压力：0.05% F.S， 0.1% F.S

电流：0.05%±1d

6、环境温度：5~50℃

7、直流工作时间：≥16小时

8、显示：4 1/2LCD 5 1/2LCD

9、相对湿度：≤80% RH

10、过载能力：为量程上限的1.2~1.5倍

11、外形尺寸：表盘150mm（压力接口M20*1.5）

12、重量：2.2kg

13、电源：In:220VAC 50Hz/Out:DC12V 500mA

数字式压力表使用操作

1、电源开、关键：按“开”键仪表电源打开，LCD显示仪表测量状态；按“并”键，仪表关机，切断电源。

2、校零键：表压时，测量前，按一下此键，仪表自动将传感器的零点值采集并送CPU进行处理，仪表所测数据为实际压力值。大气压力不按此键。

3、压力健：若LCD显示压力、电流测量状态时，按一下此键，仪表切换到“KPa、mmH2O”或“MPa (Kg)”同时显示状态。

4、电流键：需检测仪器电流时，按一下此键，LCD显示测量值。重复按此键，可实现压力、电流及电流比之间转换。

5、背光键：工作于光线较暗的环境中，按一下此键，打开背光，方便读数。

6、检测变送器：仪表备有24VDC电源输出，检测变送器时，直接将仪表打开至电流档，红表笔插入“24V OUT MAX30 mA”孔内，黑表笔插入“mA IN MAX20 mA”与变送器的“+、-”极直接连接，即可检测变送器。如果无须该仪表24V输出电压，可直接将红黑表笔插入“mA IN MAX20 mA”和“COM”中串联到24V稳压源再与变送器直接连接，也可检测变送器。

7、表压时的压力、电流满量程校准：

（1）压力满量程校准：若仪表显示为“Kpa（MPa）”和“mA”时，按“压力键”将仪表显示切换到“Kpa（MPa）”和“mmH2O(kg)”同时显示状态，加压至满量程稳定后，同时按“压力、电流键”，此时LCD液晶显示屏行显示：FS ADJ B行为所测压力值，表示已进入压力满量程校准状态。此时只要按一下“背光键”即可校准并自动退出满量程校准程序，进入正常测量状态。
