国际上管法兰标准的几个体系

1、 法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

2、 国际上管法兰标准的几个体系

1） 欧洲法兰体系：德国DIN（包括俄罗斯）

a、 公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0Mpa

b、 公算通径：15~2000mm

c、 法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖

d、 法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面

e、 苏联于1980年发布的OCT管法兰同录标准与德国DIN标准相似，不再赘述

2） 美洲法兰体系：美国ANSI B16.5《钢制管法兰及法兰管件》 ANSI B16.47A/B 《大直径钢制法兰》

a、 公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa），

b、 公算通径：6~4000mm

c、 法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖

d、 法兰密封面：凹面、凹凸面、榫槽面、金属环连接面

3） ***JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

3、 我国钢制管法兰***体系GB

1） 公称压力：0.25Mpa~42.0Mpa

a、 系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）

b、 系列2：PN0.25, PN0.6, PN2.5, PN4.0

其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。

在GB标准中，从属于欧洲法兰体系的公称压力级的为40Mpa，从属于美洲法兰体系的公称压力级为42Mpa。

2） 公称通径：10mm~1500mm

3） 法兰的结构形式：

整体法兰

单元法兰

a、螺纹法兰

b、焊接法兰 对焊法兰

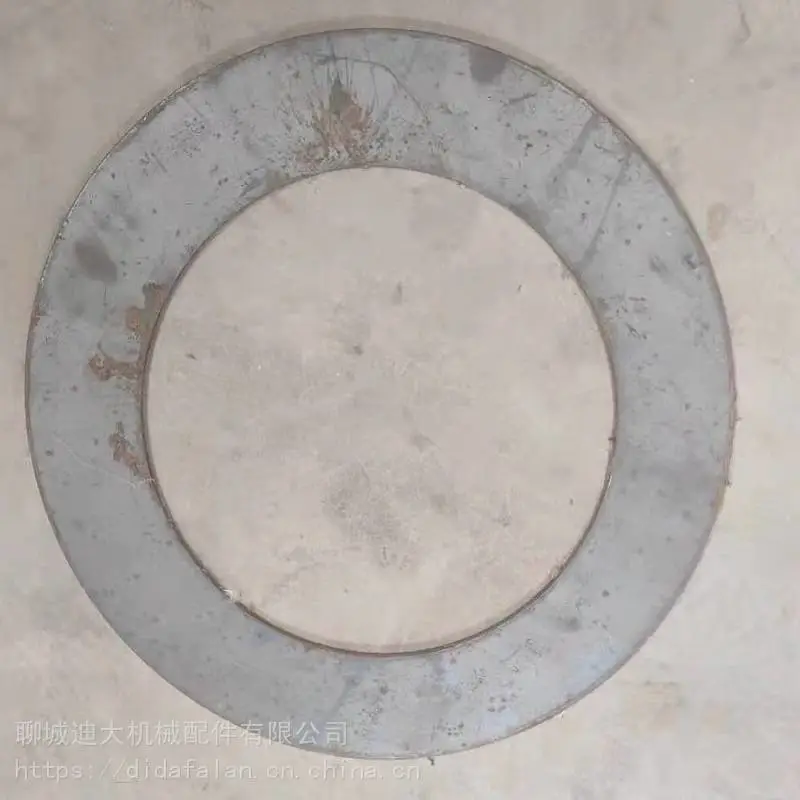

带颈平焊法兰 带颈承插焊法兰板式平焊法兰

c、松套法兰对焊环松套带颈法兰 对焊环松套板式法兰 平焊环松套板式法兰 板式翻过松套法兰

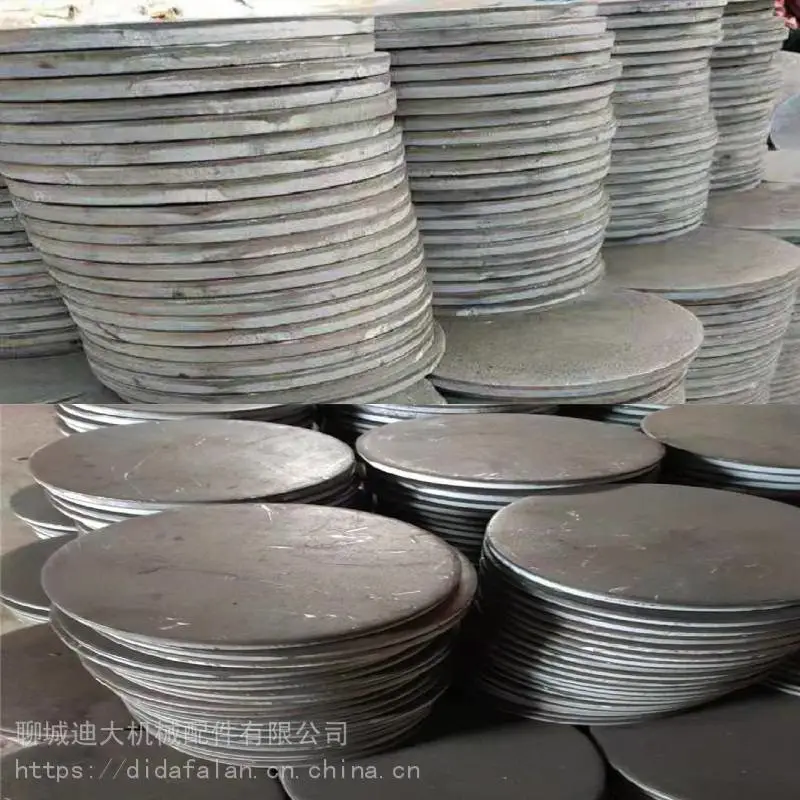

d、法兰盖（盲孔法兰）

e、旋转法兰

f、锚固法兰

g、堆焊/覆焊法兰

4） 法兰密封面：平面、凹面、凹凸面、榫槽面、环连接面
