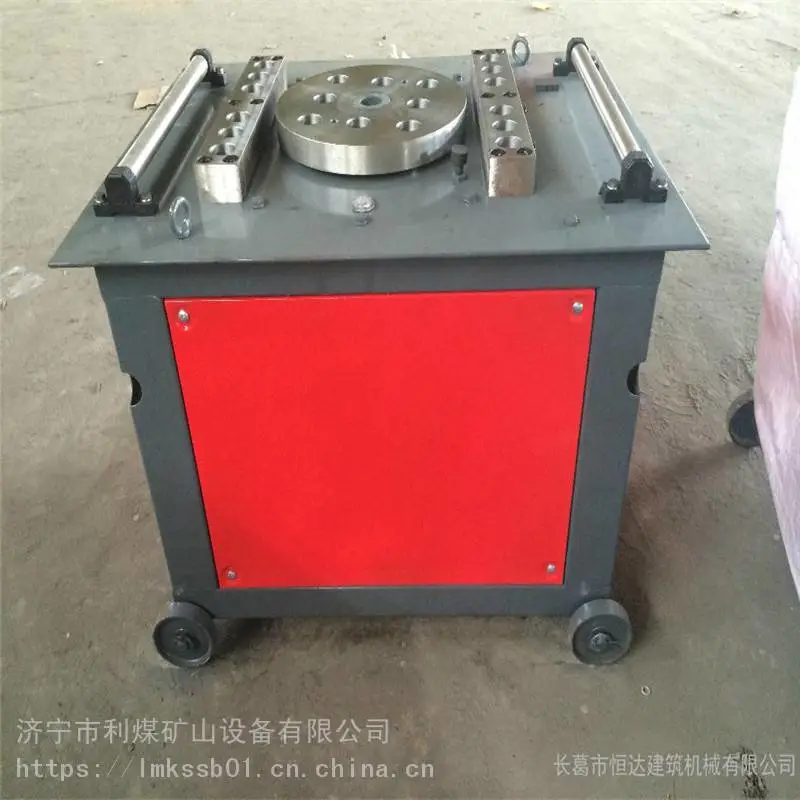

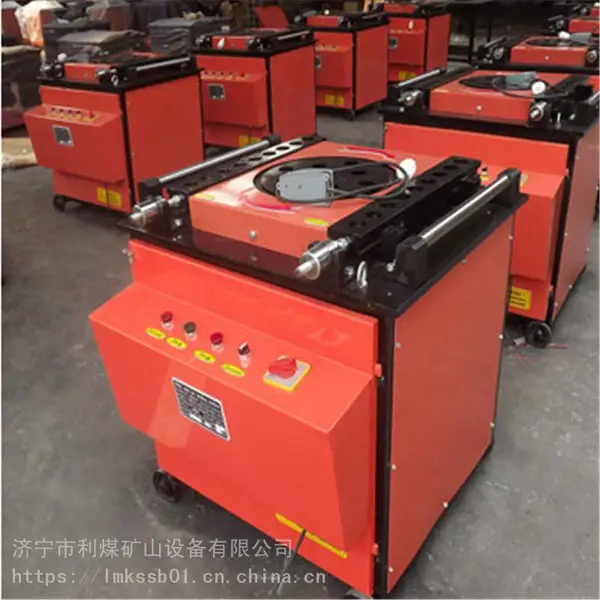

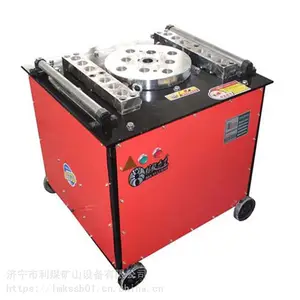

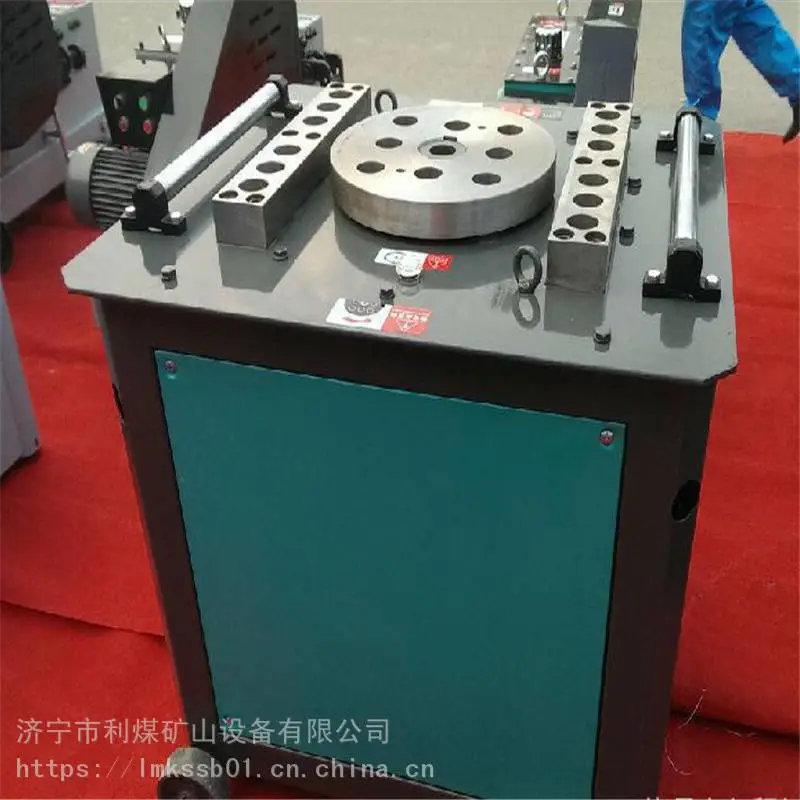

钢筋弯曲机，钢筋加工机械之一。工作机构是一个在垂直轴上旋转的水平工作圆盘，把钢筋置于相应位置，支承销轴固定在机床上，中心销轴和压弯销轴装在工作圆盘上，圆盘回转时便将钢筋弯曲。为了弯曲各种直径的钢筋，在工作盘上有几个孔，用以插压弯销轴，也可相应地更换不同直径的中心销轴。

钢筋弯曲机属于一种对钢筋弯曲机结构的改进。本实用包括减速机、大齿轮、小齿轮、弯曲圆盘，其特征在于结构中：双级制动电机与减速机直联作一级减速；小齿轮与大齿轮啮合作二级减速；大齿轮始终带动弯曲盘面旋转；弯曲盘面上设置有中心轴孔和若干弯曲轴孔；工作台面的定位方杠上分别设置有若干定位轴孔。由于双级制动电机与减速机直联作一级减速，输入、输出转数比准确，弯曲速度稳定、准确，且可利用电气自动控制变换速度，制动器可***弯曲角度。利用电机的正反转，对钢筋进行双向弯曲。中心轴可替换，便于维修。

弯曲机又叫折弯机，主要用于钢筋预应力加工。棒材形状一般为大于30°小于180°。弯曲机加工棒材形状覆盖面大于弯箍机，弯箍机主要是用来加工棒材角度。

技术参数

GW50弯曲机

1、钢筋弯曲直径范围  圆钢A3Φ-Φ50mm

I***螺纹钢Φ6-36mm

2、工作盘规格 GW50型Φ420mm

3、主轴转速  7转/分  可调速5-10转/分

4、电机功率  4KW 电压380V 电机转速1440转/分

 5、外形尺寸  1000×750×710mm3

6、整机质量    ±360kg

特征描述

GW型系列钢筋弯曲，有GW40（A、B、C）、GW50型，用户可根据不同需要选用不同的规格，该系列产品具有设计合理，结构简单，操作安全，性能可靠，是您和您企业发展的好帮手。
