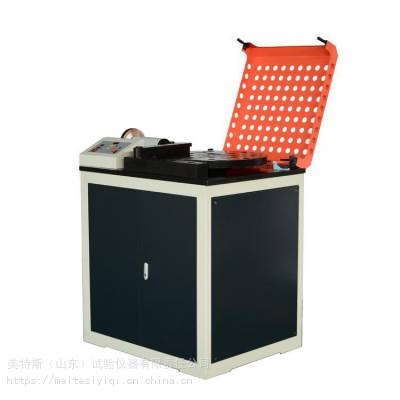

给水衬塑/涂塑钢管弯曲试验机 钢塑复合管弯曲试验机

GGW-60 钢管弯曲试验机”是对金属钢管进行平面弯曲试验的专用设备。该设备是依据GB/T244-2020 ***8491：1998《金属材料 管 弯曲试验方法》开发的新型产品。适用于GB/T13793-2016《直缝电焊钢管》、GB/T3091-2015《低压流体输送用焊接钢管》、GB/T8162-2018《结构用无缝钢管》等标准中规定的金属管弯曲试验方法。GB/T3091-2015《低压流体输送用焊接钢管》（外径不大于60.3mm（≤Φ60.3mm）焊管）标准中5.5章节工艺性能中钢管弯曲试验，一直无法高效、标准的完成这项试验，技术人员联合有关方面专家和检测单位，成功研发出焊接（低压流体）钢管专用弯曲试验机，可以高效的完成GB/T3091-2015《低压流体输送用焊接钢管》5.5.1章节工艺性能：钢管弯曲试验。该产品广泛应用于检测单位、金属管厂和管道企业，以检验金属管的弯曲性能。 GGW-60型焊接（低压流体）钢管弯曲试验机是以GW-40型钢筋弯曲试验机为基础开发的产品，针对不同公称口径的钢管试样只需要更换对应的弯心套，调整弯曲半径和更换滚轮即可，设备精度可靠，使用方便，使用寿命长，是目前最完善的焊接（低压流体）钢管弯曲试验机。

给水衬塑/涂塑钢管弯曲试验机 钢塑复合管弯曲试验机

项目 GGW-60A

弯曲钢管公称口径范围（DN） DN15(Φ21.3), DN20(Φ26.9) , DN25(Φ33.7), DN32(Φ42.4), DN40(Φ48.3), DN50(Φ60.3)

钢管弯曲角度 0°-90°内任意设定

滚轮工作转速 ≤1.4 r/min

弯曲角度控制精度 ±1.5°

随机配备钢管用弯心套 半径R（6倍径） Φ21.3mm×6≈127.8mm；Φ26.9mm×6≈161.4mm；Φ33.7mm×6≈202.2mm；Φ42.4mm×6≈254.4mm；Φ48.3mm×6≈289.8mm；Φ60.3mm×6≈361.8mm

滚轮 (半径) R10.7、R13.5、R16.9、R21、R24.2、R30.2

试验控制方法 1.手动控制：由手动控制样品弯曲试验，弯曲过程由手动控制弯曲角度；

2.自动控制：由设备自动控制弯曲试验，弯曲角度可设置，弯曲过程中角度时时显示，弯曲角度达到设置角度时会自动停止。

电动机功率 3kw

整机外型尺寸 1200X960X1100mm

重量 1000kg
