• 中文名

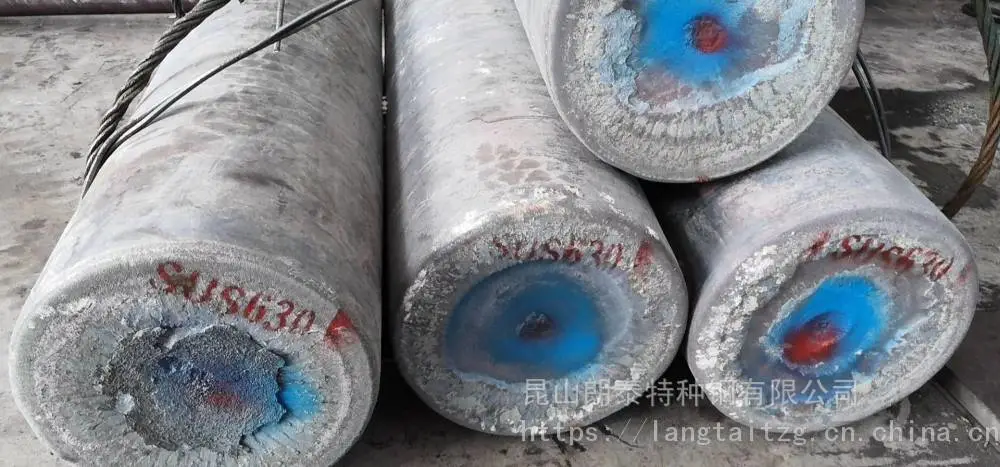

  SUS630

• 概述

  SUS630是马氏体沉淀

• 不锈钢

  SUS630

• 特性

  添加铜的沉淀硬化型钢种

SUS630不锈钢 (日本牌号)

不锈钢:SUS630

折叠特性

添加铜的沉淀硬化型钢种。用于制造轴类、汽轮机部件。

由铜、铌/钶构成的沉淀硬化马氏体不锈钢，含碳量低，抗腐蚀性和可焊性均比一般的马氏体型不锈钢好，与18-8型不锈钢类似，热处理工艺简单，切削性好，但是较难满足深冷加工。

金相组织:组织特征为沉淀硬化型。

折叠用途

用于制造耐蚀性高、强度高的零部件，如轴承类、汽轮机零件。

物理性能

折叠化学成份

碳 C :≤0.07

硅 Si:≤1.00

锰 Mn:≤1.00

硫 S :≤0.030

磷 P :≤0.035

铬 Cr:15.50~17.50

镍 Ni:3.00~5.00

铜 Cu:3.00~5.00铌 Nb:0.15~0.4

交货状

一般以热处理状态交货，其热处理种类在合同中注明;未注明者，按不热处理状态交货。

SUS630合金是沉淀、淬水、马氏体的不锈钢，和这个等级具有高强度、硬度和抗腐蚀等特性。经过热处理后，产品的机械性能更加完善，可以 达到高达1100-1300 mpa (160-190 ksi) 的耐压强度。这个等级不能用于高于300℃ (570F) 或非常低的温度下，它对大气及稀释酸或盐都具有良好的抗腐蚀能力，它的抗腐蚀 能力与304 和430 一样。

折叠力学性能

抗拉强度 σb (MPa):480℃时效,≥1310; 550℃时效,≥1060; 580℃时效,≥1000; 620℃时效,≥930

条件屈服强度 σ0.2 (MPa):480℃时效,≥1180;550℃时效,≥1000;580℃时效,≥865;620℃时效,≥725

伸长率 δ5 (%):480℃时效,≥10;550℃时效,≥12;580℃时效,≥13;620℃时效,≥16

断面收缩率 ψ (%):480℃时效,≥40;550℃时效,≥45;580℃时效,≥45;620℃时效,≥50

硬度 :固溶,≤363HB和≤38HRC;480℃时效,≥375HB和≥40HRC; 550℃时效,≥331HB和≥35HRC;580℃时效,≥302HB和≥31HRC;620℃时效,≥277HB和≥28HRC

折叠热处理工艺

热处理规范:

1)固溶1020~1060℃快冷;

2)480℃时效,经固溶处理后,470~490℃空冷;

3)550℃时效,经固溶处理后,540~560℃空冷;

4)580℃时效,经固溶处理后,570~590℃空冷;

5)620℃时效,经固溶处理后,610~630℃空冷。 金相组织:组织特征为沉淀硬化型。

折叠交货状态

一般以热处理状态交货，其热处理种类在合同中注明;未注明者，按不热处理状态交货。

折叠应用领

域

海上平台、直升机甲板、其他平台 食品工业 纸浆及造纸业 航天(涡轮机叶片) 机械部件 核废物桶

折叠牌号成

分
