一、        15吨/20吨电子拉力万能试验机   触摸屏拉力试验机  金属抗压试验仪外观

该试验机主体结构为双丝杠门式结构，双试验空间，其中上空间为拉伸空间,下空间为压缩空间，进行试验力校准时应将标准测力计放在工作台上。主机的左侧为计算机控制显示部分。整机结构大方，操作方便。微机控制脚手架扣件专用试验机按照GBI5831-2006《钢管脚手架扣件》试验方法进行设计。能够满足直角扣件、旋转扣件抗滑性能试验和抗破坏性能试验、直角扣件扭转刚度性能试验、对接扣件抗拉性能试验、底座抗压性能试验。

二、        15吨/20吨电子拉力万能试验机   触摸屏拉力试验机  金属抗压试验仪概述

本试验机采用交流伺服电机及调速系统一体化结构驱动皮带轮减速系统，经减速后带动精密滚珠丝杠副进行加载。电气部分包括负荷测量系统和位移测量系统及变形引伸计测量系统组成。所有的控制参数及测量结果均可以实时显示，可计算试样的弹性模量、抗拉强度、断后延伸率等参数。并具有过载保护等功能。

15吨/20吨电子拉力万能试验机   触摸屏拉力试验机 金属抗压试验仪技术说明及使用范围

1.     微机控制脚手架扣件专用试验机按照GB/T15831-2006<钢管脚手架扣件》试验方法进行设计。能够满足直角扣件、旋转扣件抗滑性能试验和抗破坏性能试验、直角扣件扭转刚度性能试验、对接扣件抗拉性能试验、底座抗压性能试验，增加辅具还可完成承插型盘扣式钢管支架构件强度试验。

三、15吨/20吨电子拉力万能试验机   触摸屏拉力试验机  金属抗压试验仪主要技术指标

1、规格：WDW-G200KN

2、精度等级：1级；

3、负荷：200KN

4、有效测力范围：5000N-200KN

5、测力精度：示值的±1%以内；

6、试验力示值分辨率：试验力的1/500000

7、变形测量误差：示值的±0.5%以内

8、变形分辨力：变形的1/500000

9、位移速度控制范围：0.001mm/min－150mm/min  无极调速

位移示值误差：示值的±0.5%以内

10、位移分辨率：0.05um

15吨/20吨电子拉力万能试验机   触摸屏拉力试验机  金属抗压试验仪控制参数

1、              力控速率调节范围：0.005-5%FS/S

2、              力控速率控制精度：

速率＜0.05%FS/S时，为设定值的±2%以内，

速率≥0.05%FS/S时，为设定值的±0.5%以内；

3、              变形速率调节范围：0.005-5%FS/S

4、              变形速率控制精度：

速率＜0.05%FS/S时，为设定值的±2%以内，

速率≥0.05%FS/S时，为设定值的±0.5%以内；

5、位移速率调节范围：0.001-150mm/min

速率＜0.5mm/min时，为设定值的±1%以内，

速率0.5≥mm/min时，为设定值的±0.2%以内。

其它参数：

1、      有效试验宽度：500mm；

2、      有效拉伸空间：600mm；

3、      有效压缩空间：600mm

4、      试台安全装置：电子限位保护;

5、      试台返回：手动可以速度返回试验初始位置，自动可在试验结束后自动返回；

6、      超载保护：超过负荷10%时自动保护；

7、      漏电保护：漏电自动保护。

8、      电机：AC220V±10%     0.75KW

9、      主机尺寸：885*605*1900mm；

     主机重量：约300KG

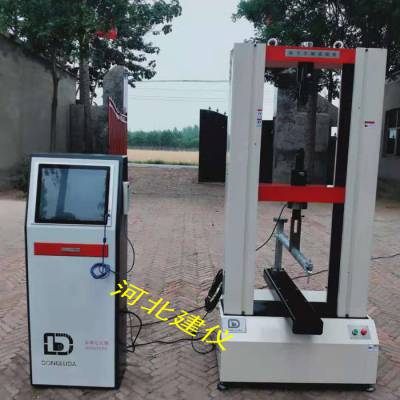

产品图片
