J30JA系列快速锁紧型微矩形电连接器

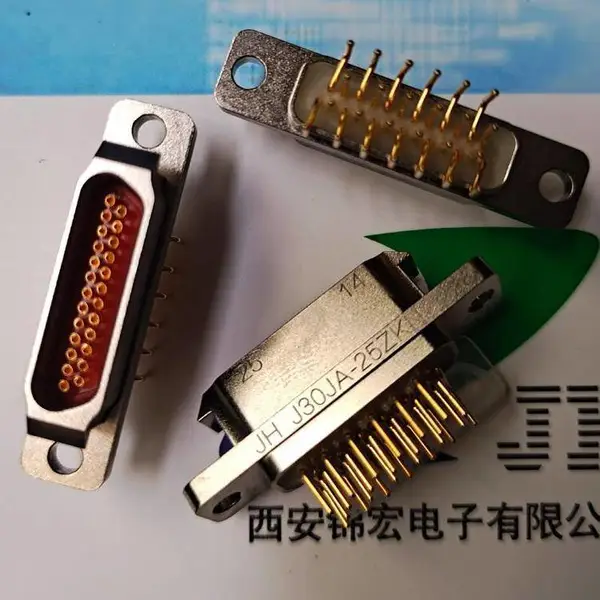

J30JA-66ZK J30JA-25ZK

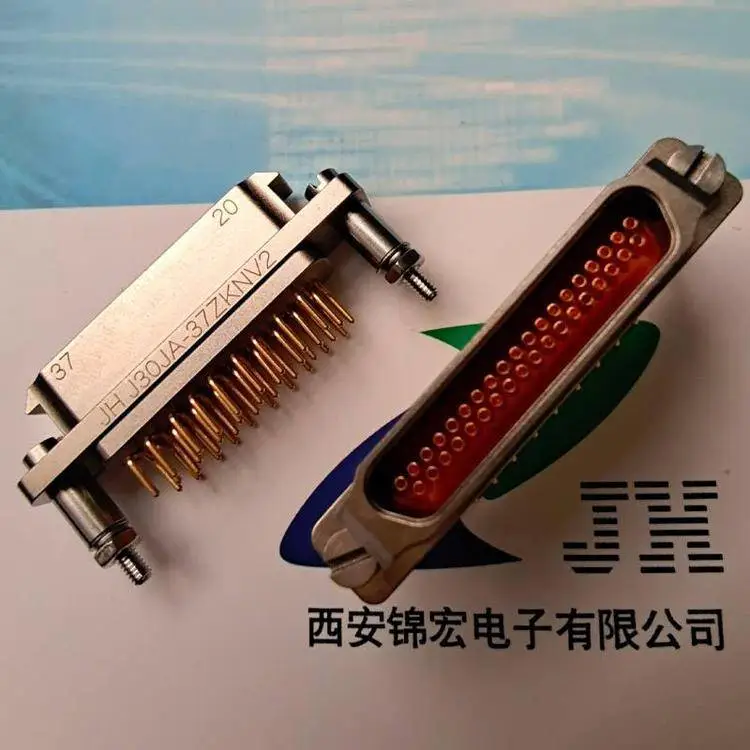

J30JA-37ZK J30JA-37TJ

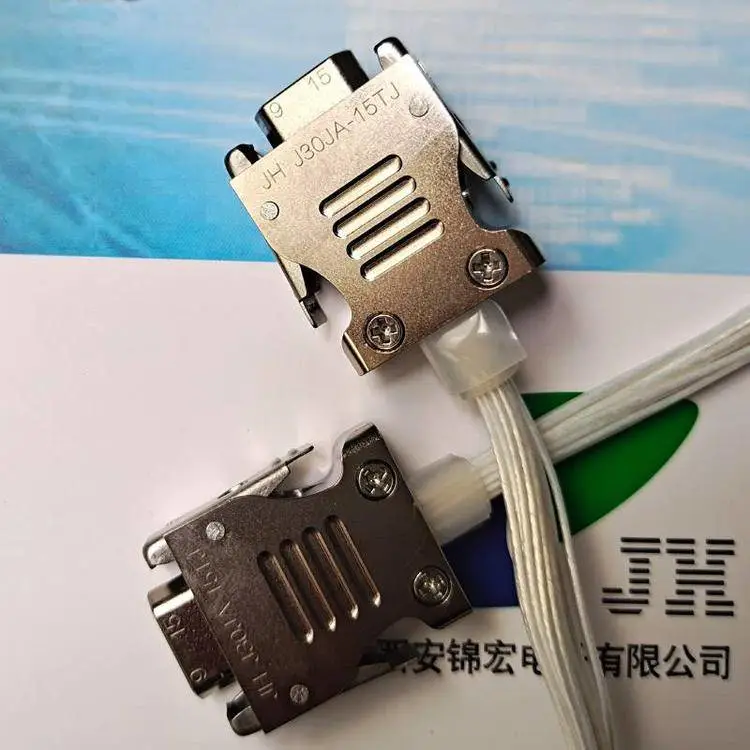

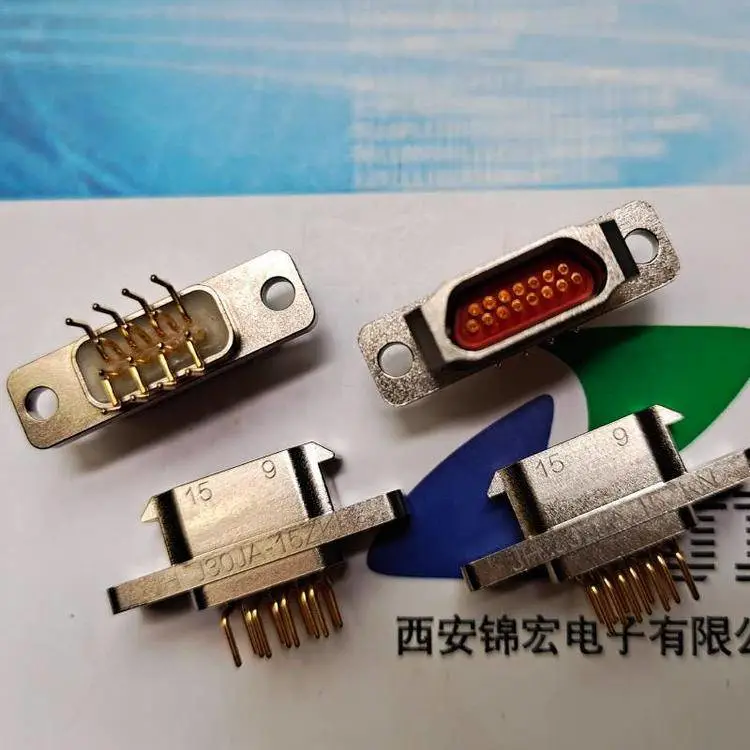

J30JA-15TJ J30JA-31ZKN

J30JA-74ZKN J30JA-9ZKWP7

J30JA-31ZKWP7 J30JA-51ZKWP7

J30JA-25ZKWP7 J30JA-25ZKWP7-J

J30JA-51ZKWP7-J

主要技术特征

温馨提示：网站所标示均为参考单价，准确请与我公司销售人员联系

插头J30JZ/X直插式：J30JZ/XPN□TJNAP01

①主称代号：J30JZ- 体积较J30J系列同规格常规产品小的微型矩形电连接器；

J30JZ/X- J30JZ系列轻插拔力微型矩形电连接器；
②外壳结构：P-垂直安装结构 L-水平安装结构 不表示-自由端壳体结构；

③材料和表面处理：N-铝合金电镀镍 G-铝合金金镀镉 S-不锈钢钝化

④接触件数目：9、15、21、25、31、37、51、66、74、100芯

⑤连接器与接触件种类：TJ—插头装插针；

接触件尾端形式：压接式、焊杯式、直插式、弯插式；

导线线芯截芯面积0.1mm-0.15mm.此外，还可采用线芯截面积为0.07mm的导线，但产品型号需特殊注明。

产品性能符合GJB2446的要求。

垂直安装,网络间距：1.27*1.1

适用于印制板厚度：2.5mm（max)

芯数：9、15、21、25、31、37、51、66、74、100

由西安锦宏电子有限公司开发生产的该系列产品的外型尺寸较同规格J30J常规产品外形尺寸小；长度短5mm（min),宽度小2.9mm(min),高度低2mm（min)。体积仅有J30J常规产品的40%左右，是一种结构合理可靠的微式矩形电连接器。

芯数：有9、15、21、25、37、51、66、74、100芯九种规格；

接触件网络（从对接端面看）：间距1.27mm，排距1.1mm；

产品特点：

1本系列产品可以实现产品的快速插拔

2接触件与导线的端接方式为压接，导线线芯截芯面积0.1mm-0.15 mm.此外，还可以采用0.07 mm的导线，但产品型号特殊

3本产品插头部分为自由端，插座部分为固定端，不能互换，插座部分可以是压接，印制板等多种形式，印制板类的插座可参考普通产品的命名方式和外形尺寸

本产品插头部分为自由端，插座部分为固定端，不能互换，插座部分可以是压接，印制板等多种形式，印制板类的插座可参考普通产品的命名方式和外形尺寸

接触件与导线的端接方式为压接，导线线芯截芯面积0.1mm-0.15 mm.此外，还可以采用0.07 mm的导线，但产品型号特殊

插座部分的安装可以选用P44型安装组件或M2合适长度的十字盘头螺丝进行安装
