合金优点PC/ABS合金与PC相比，主要有如下优点:

一、在广泛的使用条件下只会呈塑性破坏，残余应力减少，耐应力开裂性提高，在常温下，其冲击强度为PC的3~4倍。

二、耐沸水性优良，经100 ℃，240小时处理后，拉伸强度和弯曲强度几不变，拉伸强度为同一条件处理的PC的3倍以上。

三、耐老化性能好，经120 ℃、140小时处理后，其冲击强度仍PC的2倍以上。

四、耐候性优良，室外曝露2年，拉伸强度和弯曲强度几乎不变，冲击强度为PC的4倍以上。

五、熔融粘度降低1/3，所以成型温度可以较低，成型容易，残余应力减少，制品颜色也较好。另外，共混物的熔融粘度随 成型压力升高下降较明显，也使成型性改善。

五、熔融粘度降低1/3，所以成型温度可以较低，成型容易，残余应力减少，制品颜色也较好。另外，共混物的熔融粘度随 成型压力升高下降较明显，也使成型性改善。

1、综合性能较好,冲击强度较高,化学稳定性,电性能良好.

2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.

3、有高抗冲、高耐热、阻燃、增强、透明等级别。

4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。

5、机械性能的平衡

6、低温时也具备高冲击强度

7、室内紫外线稳定性

8、较高的热变形温度（80～125℃）

9、耐燃性（UL945VB）

10、色彩范围广泛

11、 易于注塑和挤塑，吹塑加工

12、良好的电镀性

13、一般密度在1.05-1.20间

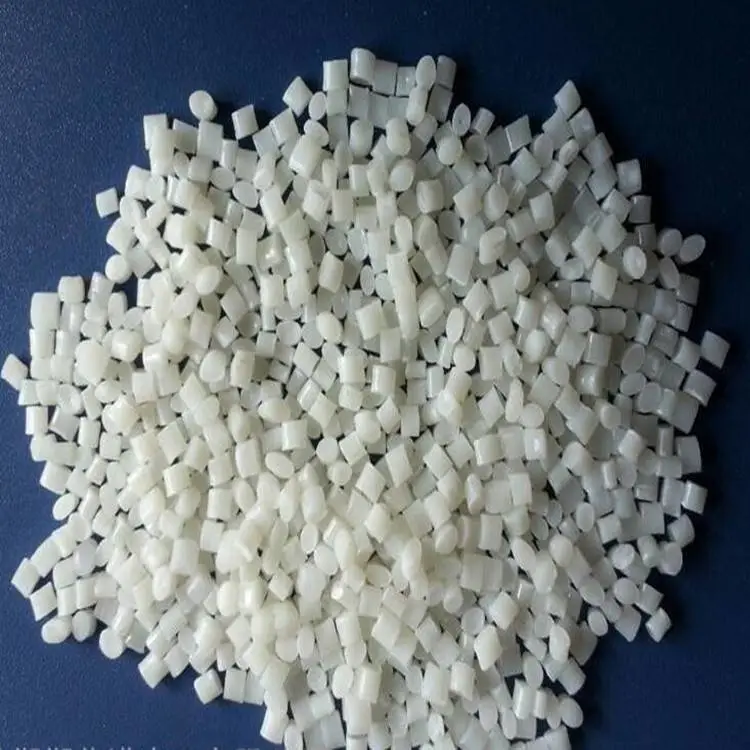

PC/ABS的特性

PC/ABS具有PC和ABS两者的综合特性，是一种通过混炼后合成的改性工程塑料。1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。 4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。

PC/ABS的应用
可广泛使用在汽车内部零件、事务机器、通信器材、家电用品及照明设备上。例如：手机外壳、计算机和商业机器壳体、电器设备、草坪园艺机器、汽车零件仪表板、内部装修以及车轮盖等）。

PC/ABS的加工工艺
注塑模工艺条件:干燥处理：加工前的干燥处理是必须的。湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。熔化温度： 230~300C。模具温度：50~100C。注射压力：取决于塑件。注射速度：尽可能地高。

物性表
