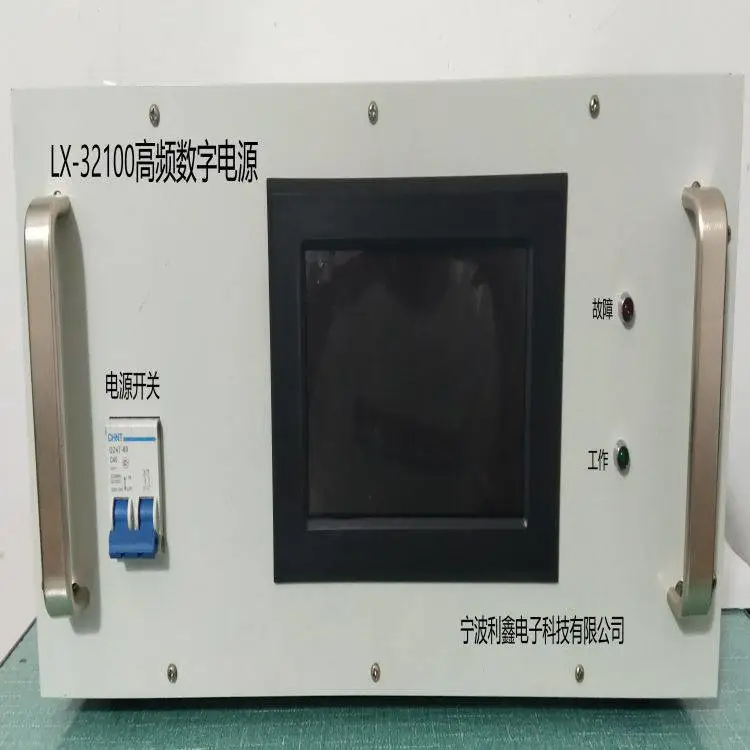

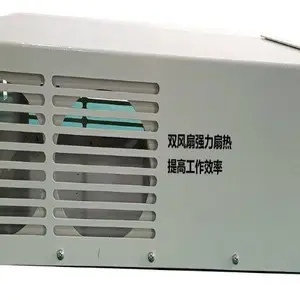

LX-32100,48100,60100,48200,60200,60300系列高频数字电源

一，  高频数字电源特点

所谓数字化电源的本质在于电源对输出电流/电压的PWM调节是由数字芯片按照一定的数字控制方式和算法产生，这是数字电源的最本质特以数字信号处理器(DSP)或微控制器(MCU)为核心，将数字电源驱动器、PWM控制器等作为控制对象，能实现控制、管理和监测功能的电源产品。它是通过设定开关电源的内部参数来改变其外在特性，并在“电源控制”的基础上增加了“电源管理”。所谓电源管理是指将电源有效地分配给系统的不同组件，限度地降低损耗。数字电源的管理(如电源排序)必须全部采用数字技术。1是可以在液晶屏上输入和需要输出的参数值和当前电源的工作参数状态，2电脑端用上位机软件可以输入需要输出的参数设置和当前电源的工作参数状态。利用RS485实行远端控制。

数字电源有用DSP控制的，还有用MCU控制的。相对来讲，DSP控制的电源采用数字滤波方式，较MCU控制的电源更能满足复杂的电源需求，而且实时反应速度更快、电源稳压性能更好。

能充分发挥数字信号处理器及微控制器的优势，使所设计的数字电源达到高技术指标。例如，其脉宽调制(PWM)分辨力可达150ps(10~12s)的水平，这是传统开关电源所望尘莫及的。数字电源还能实现多相位控制、非线性控制、负载均流以及故障预测等功能，为研制绿色节能型开关电源提供了便利条件。

与传统的模拟电源相比，数字电源的主要区别是控制与通信部分。而在可控因素较多、实时反应速度更快、需要多个模拟系统电源管理的、复杂的高性能系统应用中，数字电源则具有优势

二，基本原理

采用以DSP为主的数字管理芯片控制，电源采用纳米晶材料的主高频变压器，变压器绕线用耐压4000V的多股丝包线或麦拉线，增加绝缘强度，降低表面温度，提高“Q”值。以进口大功率绝缘栅双极型晶体管“IGBT”模块为主功率器件，次级输出定制大功率滤波电感，使输出电流更平直。优质选材，确保品质，生产制造的高频开关电源，有以往的普通电源不可比较的优越性。

本电路采用移相全桥软开关技术PWM控制，闭环采样，软启动、过压、过流、过热保护，使电源得以稳定、可靠、安全地工作

数字电源的关键是电源管理、控制信号的数字化处理，其基本要求是：在保障稳定性的前提下，具有快速性、平稳性和准确性。

三，基本参数

1.【过流保护】当电源工作过程中发生过流现象时，系统能有效保护设备安全，液晶屏和PC端有相应的文字提示故障问题。

2.【缺相保护】当电网故障造成设备缺相运行时，系统会自动关机，液晶屏和PC端有相应的文字提示故障问题。

3.【电压保护】允许电网变化范围为220V±10%V ,380±10%V，当电网超出允许范围是自动调节脉宽，***设备正常运行。

4.【过热保护】当通风系统堵塞、通风系统内部故障、风机温度过高，电源自动停止工作，同事发出报警信号液晶屏和PC端有相应的文字提示故障问题。

5.【体积小、重量轻】体积与重量为可控硅整流器的1/5-1/10，体积和重量只有线性电源的20-30%。便于您规划、扩建、移动、维护和安装。

6.【节能效果】开关电源由于采用了高频变压器，效***、发热小，转换效率大大提高，正常情况下较可控硅设备提高效率10%以上，负载率达70%以下时较可控硅设备提高效率30%以上。

7.【输出稳定性高】系统反应速度快（微秒级），对于网电及负载变化具有***的适应性，输出精度可优于1%。开关电源的工作效***、所以控制精度高，有利于提高产品质量。

8.【输出波形易于调制】工作频***，其输出波形调整相对处理成本较低，可以较方便的按照用户工艺要求改变输出波形。这样对于工作现场提高工效，改善加工产品质量有较强作用。

【操作简单，可远端控制】高频数字电源可带非线性负载，近控远控兼备。

9.稳压精度

源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）；

时漂：≤0.3%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）；

温漂：≤0.04%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）；

负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）。

10.稳流精度

源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）；

时漂：≤0.3%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）；

温漂：≤0.04%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）；

负载效应：≤0.2%额定值（仅由于输出电压从零至额定值变化时引起的输出电流变化率）。　　　

四，技术参数

1. 输入电压（V）：单相220V±15%

三相380V±15%

2. 输入频率（Hz）：50Hz±10%

3. 输出电流(A)：DC  0-100A,0-200A,0-300A 连续可调（根据电源实际电流标注）

4. 输出电压(V)：DC  0-32V  连续可调

5. 输出波形：直流方波

6. 稳流精度： ≤0.5%

稳压精度：≤0.5%   可恒压或恒流

7.纹波系数：稳压时≤1%额定值+10mV;稳流时≤2%额定值+10mA(计量范围： 80%-***额定输出时)

8. 整机效率：≥90%

9. 工作因数：≥0.95

10. 环境湿度：〈90%

11. 负载稳定度：〈1%

12. 冷却方式：风冷

13.  绝缘电阻:≥5MΩ

14.  耐压强度:1500V 60S

15. 异常信号报警若有异常：红灯亮

16.输出电压、电流显示方式：LED数码管显示

17.输出电压、电流显示分辨率：0.01V；0.01A

18.特殊化控制系统设计，内部结构采用防酸、碱设计，延长使用寿命

19.功率选择

0-100A/32V/48V/60V/80V/100V150V/200V/300V,等

0-200A/32V/48V/60V/80V100V/150V/200V/300V，等

0-300A/32V/48V/60/80V/100V/150V/200V/300V,等

0-400A/32V/48V/60/80V/100V/150V/200V/300V,等

0-500A/32V/48V/60/80V/100V/150V/200V/300V,等

0-600A/32V/48V/60/80V/100V/150V/200V/300V,等

0-700A/32V/48V/60/80V/100V/150V/200V/300V,等

0-800A/32V/48V/60/80V/100V/150V/200V/300V,等

0-900A/32V/48V/60/80V/100V/150V/200V/300V,等

0-1000A/32V/48V/60/80V/100V/150V/200V/300V,等

还可以根据客户要求定制。

20.电源要求：可进行短路测试，电源自动切换恒流、恒压工作状态。

五，产品质保周期

所有电源产品非人为原因造成的质量问题，质保一年，终生维护。
