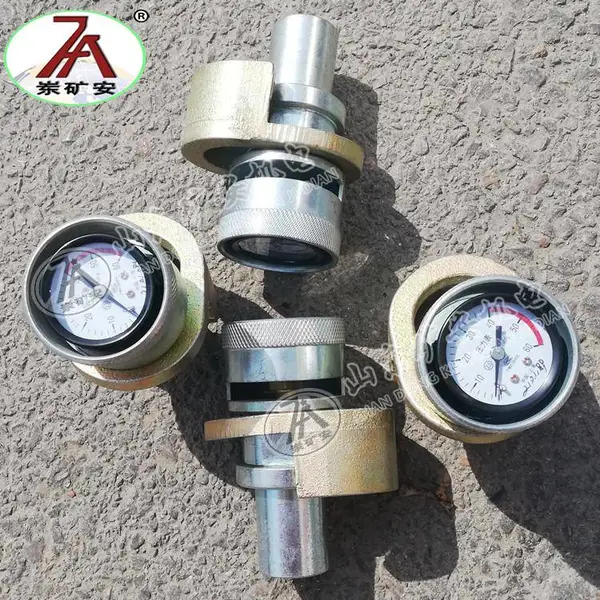

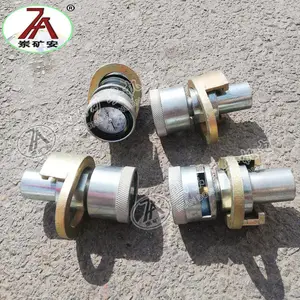

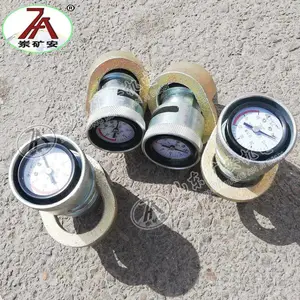

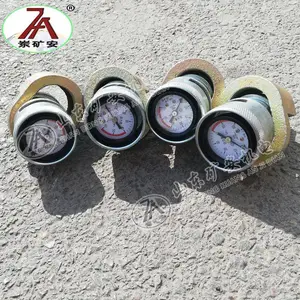

产品用途：单体支柱工作阻力检测仪用于检测单体液压支柱初撑力（工作阻力）。它具有体积小、重量轻、便携带、便操作和精度高等优点，尤其是工艺结构设计的合理性，这在同类产品中是不可媲美的，深受操作者的青睐。该产品成本低，适合于***普采工作面批量装备日常携带检测，是单体液压支柱支护质量日常检测，确保高效安全生产的理想产品。

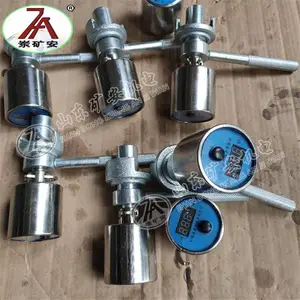

SY-60单体液压支柱测压仪使用说明:

　　1、安装取下测压仪的锁紧套，卡在单体液压支柱的三用阀上，将测压仪插入三用阀的注液阀，旋转锁紧套将测压仪锁紧后然后用力旋转手柄打开三用阀。

　　2、SY-60单体液压支柱测压仪显示操作每次按一下启动按键即显示压力（单位：MPa），3秒后自动关闭电源。

　　3、SY-60单体液压支柱测压仪拆卸用手卡住锁紧套，逆时针旋转手柄直到取下测压仪。

　　SY型单体支柱工作阻力检测仪既可检测支柱的压力，又给支柱增压，检测时使支柱没有卸(降)压现象。

1.工作原理

单体液压支柱压力检测仪主要用于煤矿单体液压支柱的液压检测。其特点是：

1.1利用向支柱内充液的方式测定支柱内液体的压力，可以使支柱内的液体一滴不泄；压力一点不降，******了支护的安全；

1.2能自动排气，一次充液测压成功，操作非常方便；

1.3结构简单、密封件少，性能可靠；

1.4体积小、重量轻、携带方便；

1.5可连续向支柱内充液、使支柱增压。

2.技术指标

2.1量    程 ： 0—40（MPa）；

2.2精    度 ： 2.5级；

2.3重    量 ：1.5Kg；

2.4显示方式 ：LED数字显示。

3.使用注意事项与维护

3.1使用前应检查测体口内橡胶垫圈是否平整，如安放不平整易从测体口处向外泄液；

3.2从顶针后端泄液系“O”型密封圈损坏变形，这时可拆下压杆，将顶针从尾部拉出，更换“O”型密封圈；

3.3表头泄液可用6#小梅花扳手上紧表头；

3.4如数值显示，有几种可能：一是由于表头拧得过紧使密封圈变形堵塞，阻止了液体压力传递。这时可拆下表头及防护罩更换密封圈。另一种可能是由于顶针长度不够，或顶针与三用阀配合不好，打不开三用阀，这时请与我们联系更换顶针。顶针长度不够是由于三用阀规格不同造成。因此，定货时事先说明三用阀规格（如：是否是防飞安全三用阀等）；还有一种可能是由于枪口平垫与顶针配合过紧，可反复用力压动压杆，直至显示压力数值；

3.5旋转压杆时不要十分用力（只需稍加用力），以免损坏压杆；

3.6数值不回零位，并不影响测量精度，这主要是由于测体内液体涨力造成；
