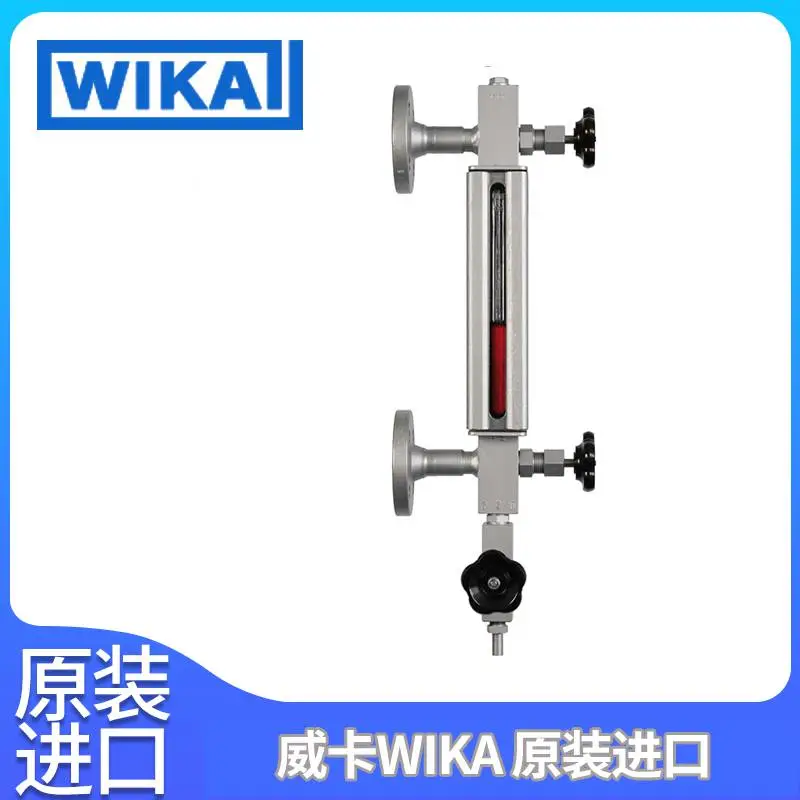

玻璃板液位计LGG德国WIKA威卡

玻璃板液位计的应用

• 连续指示，无需供源

• 直接读取液位

• 定制化及多种材质可选，可应用于广泛的工业领域

• 化工、石化行业、油气钻探（海上平台）、造船、机器制造、发电设备、电厂

• 油气、传热和制冷系统、低温装置

玻璃板液位计的功能特性

• 特定生产过程

• 工作限值:
   - 工作温度: -196 ... +374 °C ¹⁾
   - 工作压力: 真空至 25 MPa ¹⁾

• 多种过程连接和材质可选择

• 可选照明装置

• 可选加热或绝缘

_{1) 个别限值。对于应用程序的限制，需要同时考虑温度和压力产生的影响。}

玻璃板液位计的描述

玻璃板液位计的主体是它的重要组成部分，包含了液位通道（有时甚至还有加热通道）以及座面的密封腔和可视玻璃。

玻璃板液位计主体上安装或集成阀门接头和过程连接。如有必要，还可以在顶底部安装通气或排污结构。

为***玻璃质量，可视玻璃板只能使用硼硅酸盐玻玻璃或云母表盘以及密封件都是通过U型螺栓固定，并使用护罩进行密封。所使用的硼硅酸玻璃符合DIN 7081标准。

蒸汽应用下，玻璃板液位计上的玻璃可耐受243℃ （云母设计为300℃）的蒸汽温度和300℃其他介质温度，特殊情况下可耐受温度高达374℃。在某些特殊工作条件下的玻璃可选用云母材质。

玻璃板液位计LGG德国WIKA威卡

9022040 213.53.063 100 bar G1/4B lower mount

9022074 213.53.063 400 bar G1/4B lower mount

9688628 232.50.100 1 MPa M20 x 1.5 lower mount

REP00002 Repair service WITH rev.

12936759 S-10 ; 0 ... 10 bar; 0 ... 10 V, 3-wire

48276472 S-10 ; -1 ... 0 bar; 0 ... 10 V, 3-wire

63057361 232.50.100 100 MPa 1/2 NPT lower back mount

63141078 232.30.100 6 MPa G1/2B lower mount

63430029 213.53.063 300 psi 2nd scale MPa 1/4 NPT back mount

63764717 212.53.100 400 psi 2nd scale MPa 1/4 NPT lower back mount

63764741 213.53.100 1000 psi 2nd scale MPa 1/4 NPT lower back mount

63871530 232.50.100 40 MPa 1/2 NPT lower back mount

63950405 213.53.063 25 MPa G1/4B lower mount

82090531 213.53.100 300 psi 2nd scale MPa 1/4 NPT lower back mount

82098538 213.53.050 -30 inHg 1/8 NPT back mount

82103293 S-10 ; 0 ... 100 bar; 0 ... 10 V, 3-wire

82103294 S-10 ; 0 ... 1 bar absolute; 0 ... 10 V, 3-wire

82107018 213.53.063 40 bar G1/4B lower mount

82108536 213.53.050 1.6 bar 1/8 NPT back mount
