一、不锈钢玻璃转子流量计概述

山东鲁仪LZB-G/R/F10型不锈钢玻璃转子流量计的连接有管螺纹（G10型）、软管（R10型）;法兰（F10型）三种方式。流量计的精度等级：互换2.5级、单标1.5级；其大工作压力和高工作温度均高于原有相同通径的玻璃转子流量计产品;分普通型（测量一般无腐蚀流体）和耐腐型（测量有腐蚀性流体）两种。产品体积小、结构轻巧，外 形美观，维修方便、安全好用，安装简单。F10型法兰可转动，与现场管道法兰孔吻合。

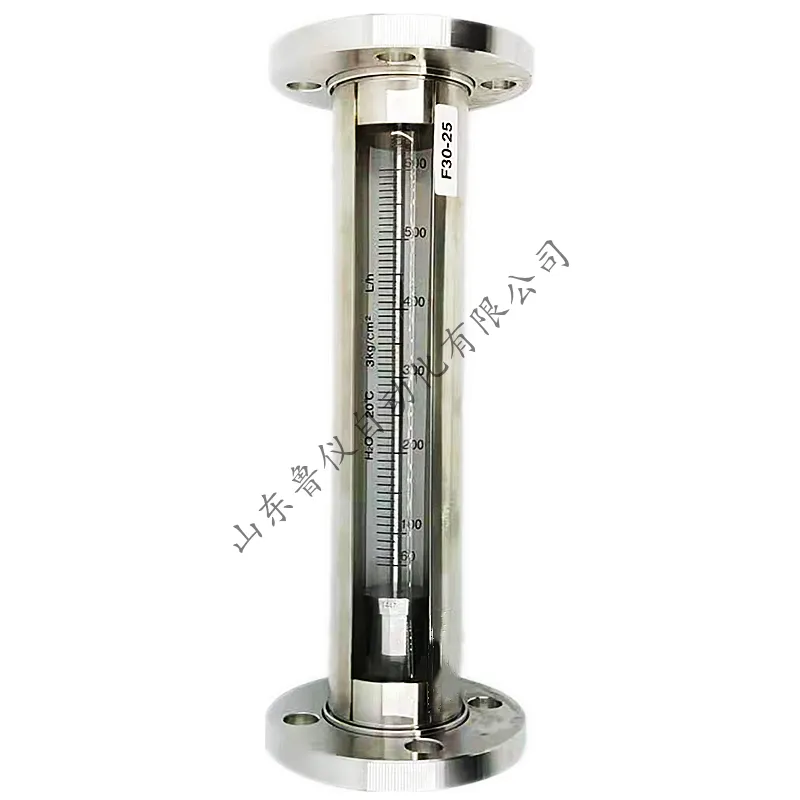

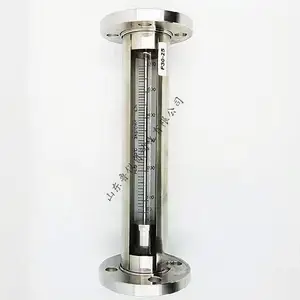

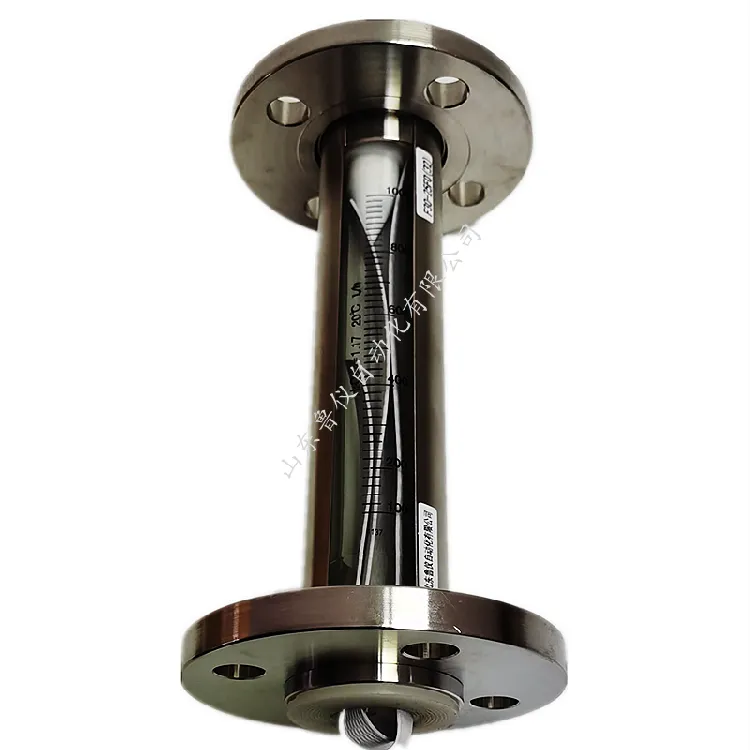

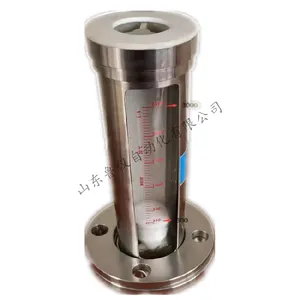

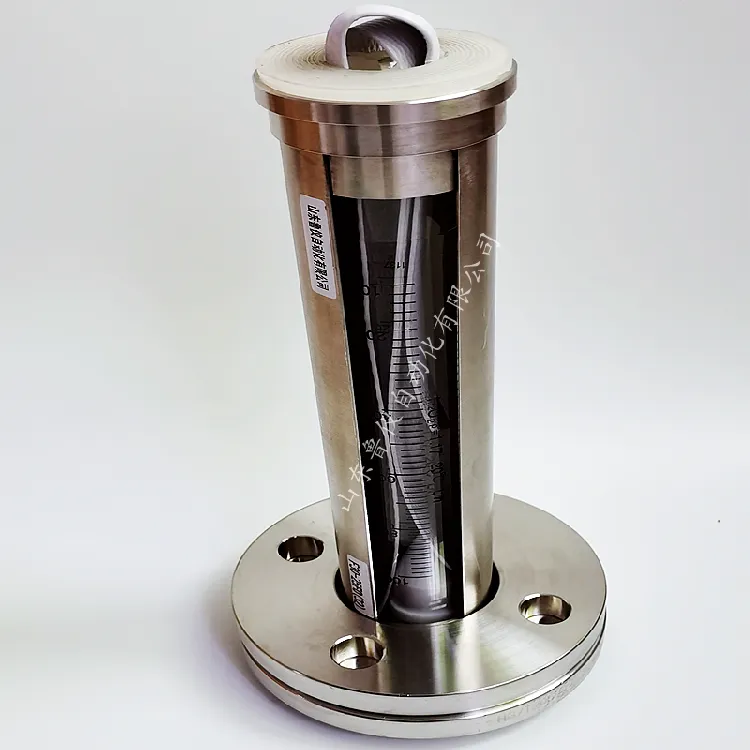

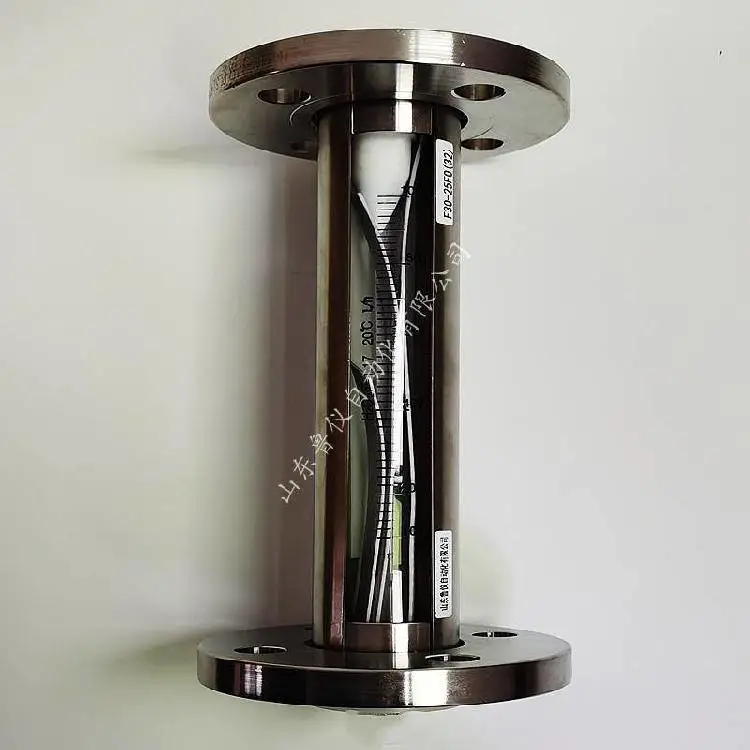

山东鲁仪F30-25F0（32）型不锈钢玻璃转子流量计可替代引进成套设备上的玻璃转子仪表，广泛应用于化工、轻工、制药、食品、 造纸、环保和计量测试、科研等部门，测量单相非脉动流体（液体或气体）的流量。

二、不锈钢玻璃转子流量计外形及安装尺寸

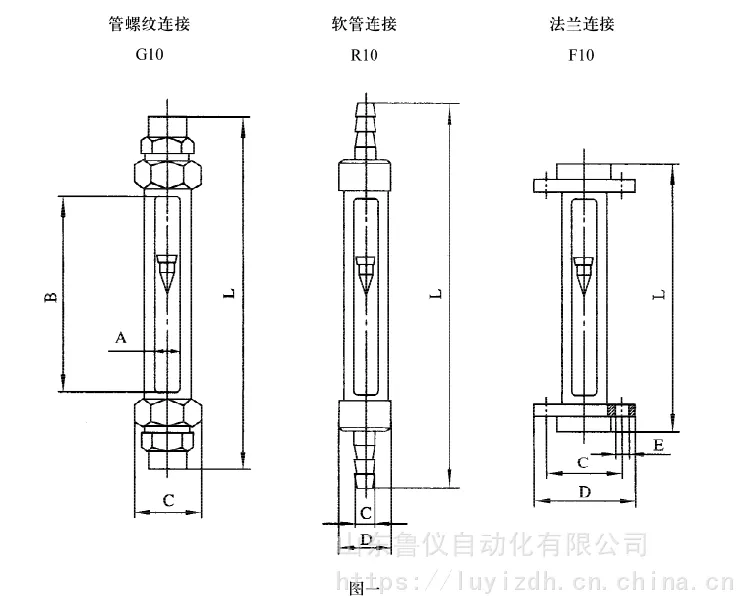

LZB-G/R/F10型玻璃转子流量计外形及安装尺寸见图一和表1。

注：如果选用打*号的连接尺寸，请在订货单上注明。外形及连接                                                           表 l(mm)

三、不锈钢玻璃转子流量计型号规格及技术参数

G/R/F10型玻璃转子流量计型号及规格技术参数见表2。

注：1 .进入流量计流体的压力，液体至少是压损的两倍，气体必须超过5倍压损。

2. 需精度等级1.5级，请在订单上注明。

3. 耐腐型四氟浮子大流量比普通型低一个流量等级。

五，不锈钢玻璃转子流量计安装与使用

安装

1、 流量计安装前应仔细检查浮子测量锐边（读数边）有无损伤，带导杆的流量计应将运输中防止浮子 跳动的填充物取出，检查浮子能否在导杆上自由滑动。

2、 流量计应安装在垂直位置上（流量计中心线与铅垂线的夹角不得超过5° ）并有可靠的支承，不应 受到来自管道的任何张力和压力。新装管路，应将管道冲洗干净后安装流量计。被测流体从流量计下端进 上端出。注意：任何流量计切勿持在手中使用!

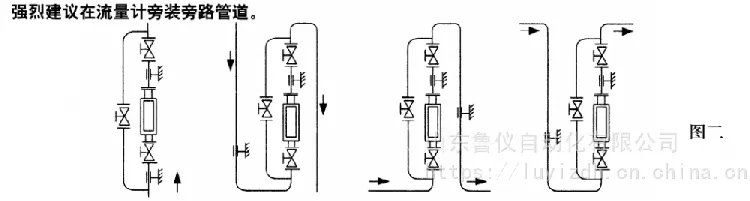

3、流量计的上游（进口端）应有5~ 10倍公称通径的直管段，推荐按图所示的方式安装流量计。

4、 被测流体中不可混有大颗粒污物，否则会使浮子卡住或堵塞流量计通路,视需要在流量计上游安装过滤器。

5、 被测流体压力必须稳定，流体压力不稳定会造成浮子波动，不能准确测量，流量计上游应设置缓冲 器或定值器。

    6、管或中有倒流，特别是水锤作用的，为防止损坏流量计应在流量计下流阀门之后安装单向止回阀。

7、如被测液体含有气泡，应在流量计上游设置排气口。

使用

1、 应缓慢开启流量计上游的阀门，防止浮子突然上冲，损坏玻璃管，然后用下游的调节闹调节流量， 停止工作时，先关闭上游阀门，然后关闭下游调节阀。建议在流量计外面包一圈金属网以加强安全防护。

2、 应避免被测流体的温度急骤变化。

3、 使用中如发现流量计有渗漏，一般是密封圈失效，应更换。

4、 当锥管和浮子沾污，应及时清洗。

5、 定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定。

6、 被测流体和状态（温度、压力）与流量计上的标度尺和状态不一致时，须对示值按被测流体和状态 进行修正（包括密度、温度、压力等），才能得到正确的流量。

7、 测量腐蚀性流体应选用耐腐系列流量计。
