钨粉是加工粉末冶金钨制品和钨合金的主要原料。纯钨粉可制成丝、棒、管、板等加工材和一定形状制品。钨粉与其他金属粉末混合，可以制成各种钨合金，如钨钼合金、钨铼合金、钨铜合金和高密度钨合金等。钨粉的另一个重要应用是制成碳化钨粉，进而制备硬质合金工具，如车刀、铣刀、钻头和模具等。

生产工艺：

钨粉采用氢还原三氧化钨或仲钨酸铵的方法制备。用氢还原法制取钨粉的工艺过程一般分为两个阶段：头一阶段在500～700oC温度下，三氧化钨还原成二氧化钨；***阶段在700～900oC温度下，二氧化钨还原成钨粉。还原反应常在管式电炉或回转式炉中进行。还原钨粉的性能(如纯度、粒度、粒度组成等)主要取决于还原工艺。在管式炉中还原钨粉时，影响还原速度的主要工艺参数是还原温度、烧舟中氧化钨的装载量、烧舟移动速度、氢气流速及氢气中水分含量。随着还原温度的升高，钨粉的粒度变粗。钨粉的制取除了氢还原法外，还有早期采用的氧化钨碳还原法，还原温度高于1050oC。用这种方法得到的钨粉纯度较低。此外，用金属铝、钙、锌等还原氧化钨的工艺研究工作亦在进行中。对于特殊应用而要求高纯度、超细粒度的钨粉，则发展了氯化钨氢还原法，得到的钨粉粒度可小于0.05μm。

化学性质

CAS号 12070-12-1

分子式 CW;CHCOW[3]

EINECS号 235-123-0

Mol文件 12070-12-1.mol

空气中 500℃ 以上即开始活性氧化，抗氧化能力弱。采用钨酐（WO3）与石墨在还原气氛中 1400～1600℃ 高温下合成碳化钨（WC）粉末。再经热压烧结或热等静压烧结可制得致密陶瓷制品。

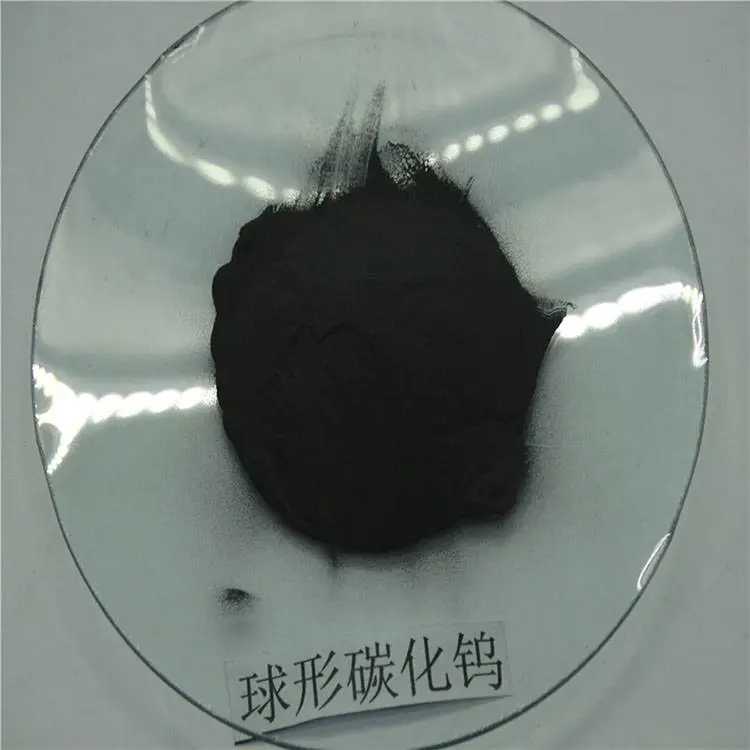

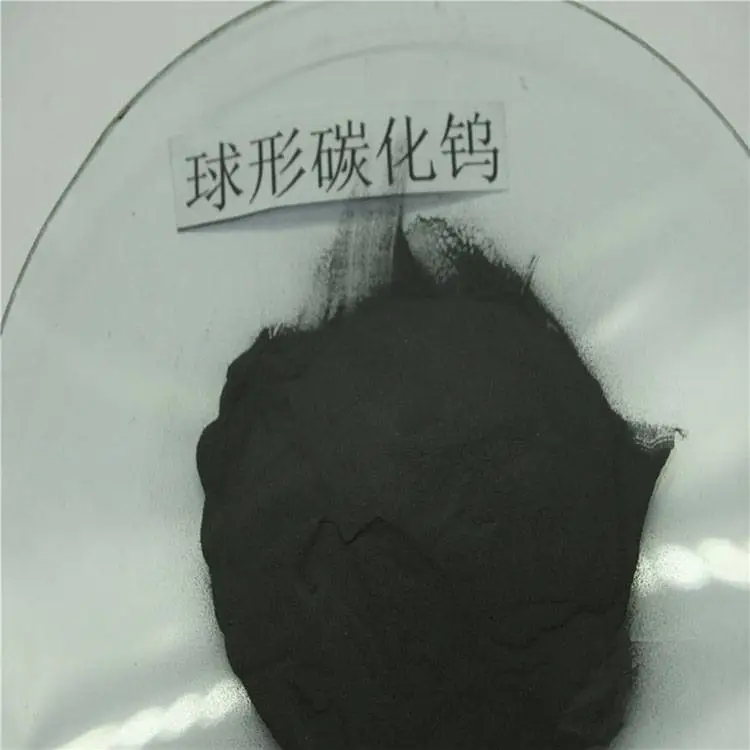

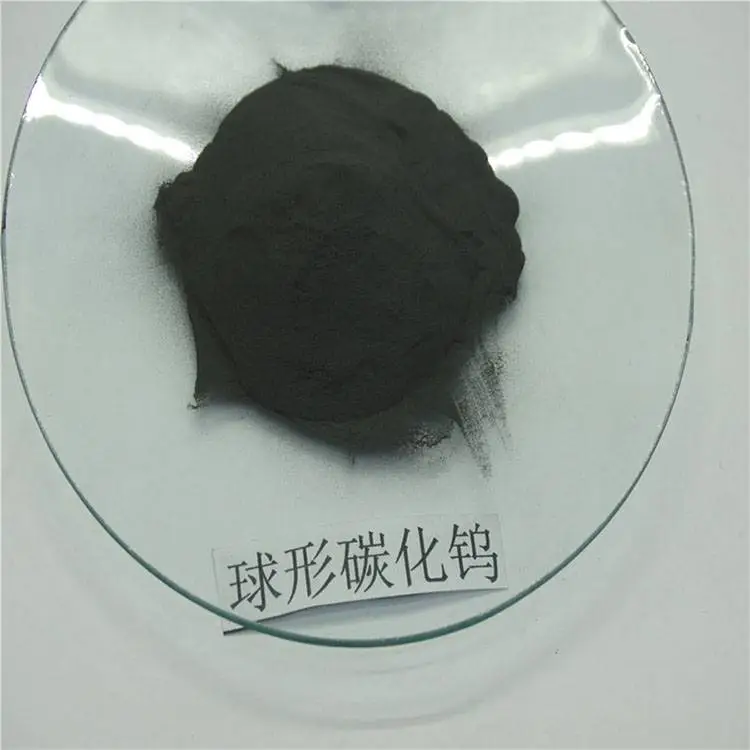

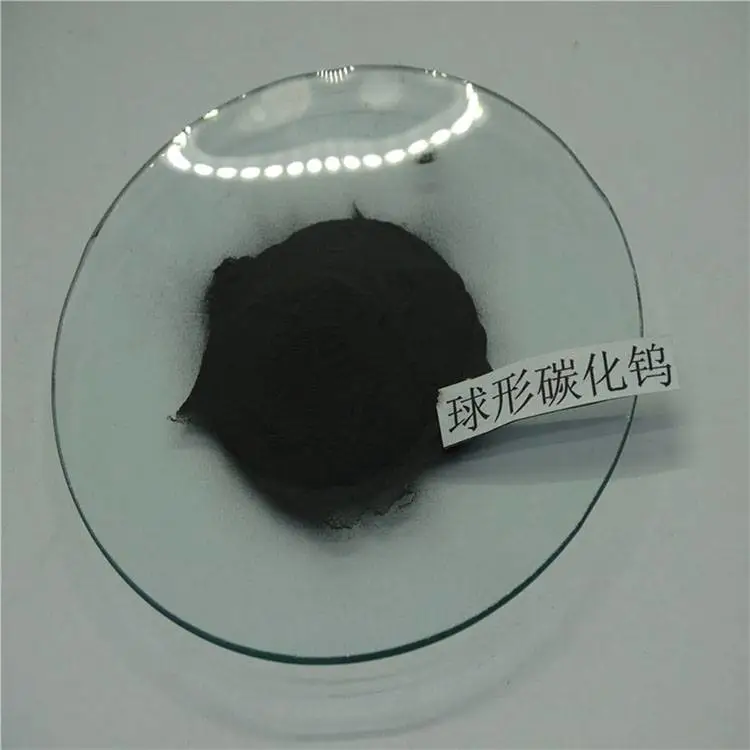

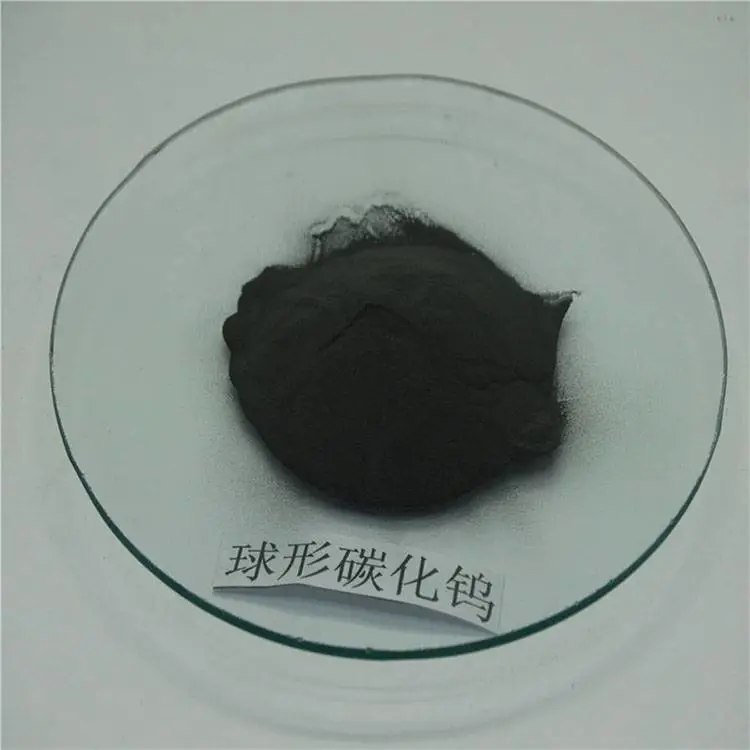

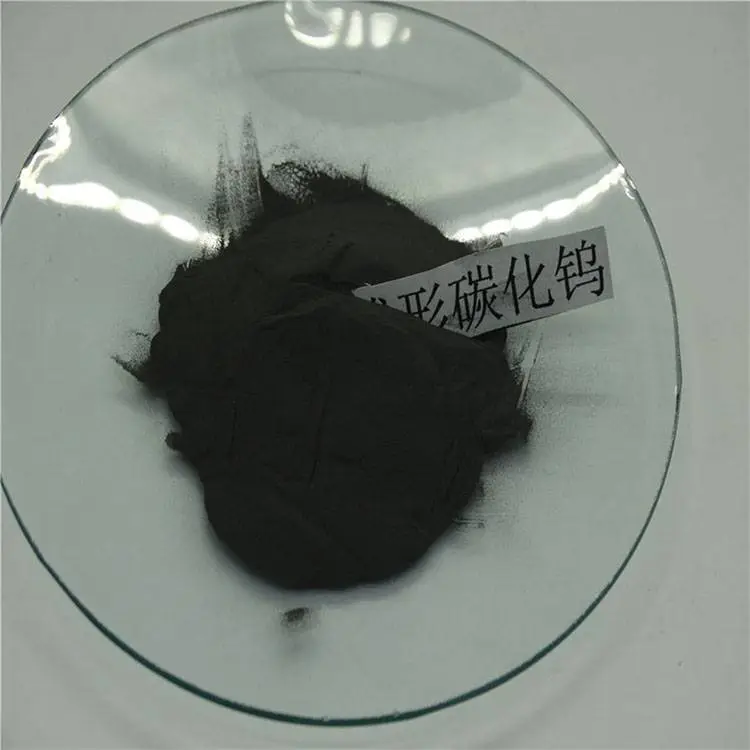

碳化钨粉分子式：WC

碳化钨粉表观：深灰色粉末

碳化钨粉应用：硬质合金生产材料

碳化钨粉杂质含量：WC10，WC14，WC18，WC24，WC30，WC40，WC50，WC70，WC100，WC140，WC200
