机器的结构

本整机主要由三大部分组成：1、主机体 2、传动液压 3、电器控制现分述如下：

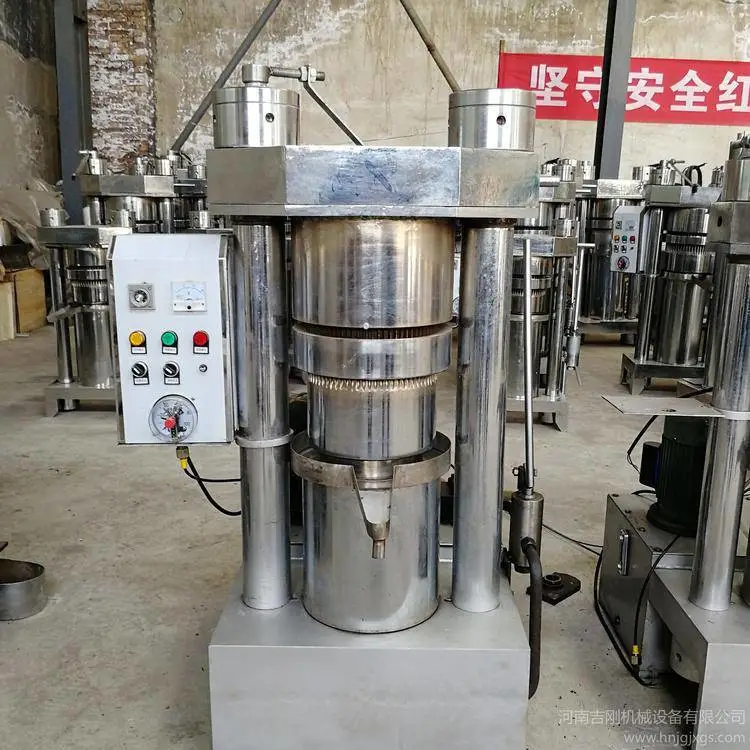

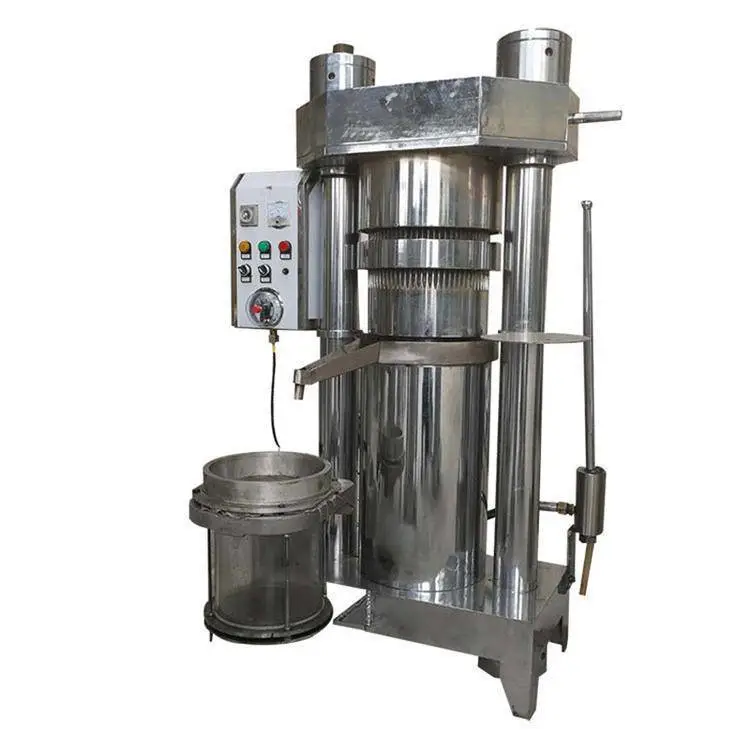

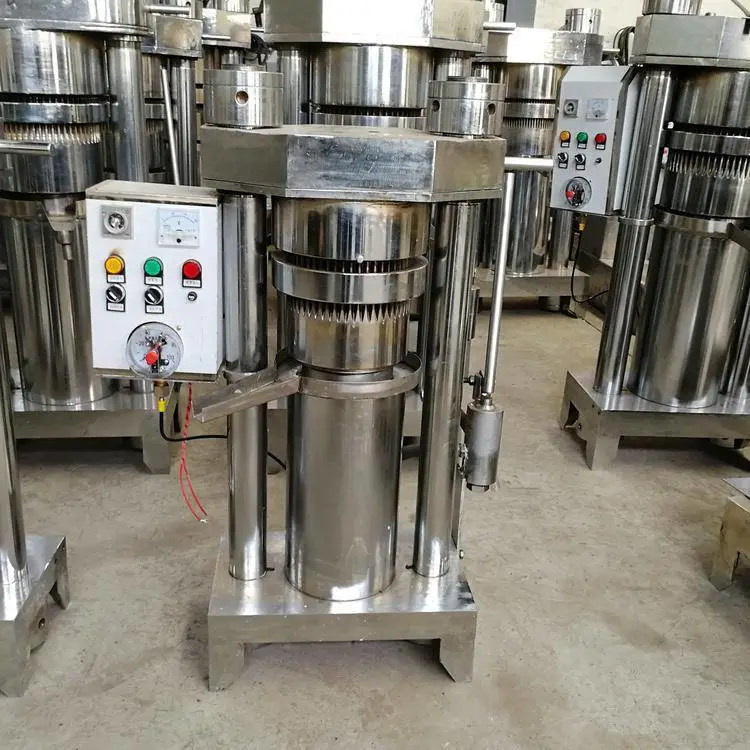

1.主机体部分：它是由底板、立柱、上顸板、榨樘总成、接油盘、螺母等零件组成，是整机的主体，其中油料在榨樘总成内，由油缸总成的作用力向上推进，油从榨樘流油缝中流下，经接油盘到储油桶。

2.传动液压部分:这是本机生产高油率的主要工作动力源，它是由传动轴、蜗轮、蜗杆、齿轮泵、高压泵、溢流阀、手控阀、油缸总成、管道接头等零件组成。本机采用液压泵站三柱塞泵站，跟二柱塞泵相比，速度低，油压力大，，在油温65度以上不加冷却装置，可持续工作。
