测量原理：

是当流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;式中：

f——脉冲频率[Hz];

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量(工作状态下)[m3/h];

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

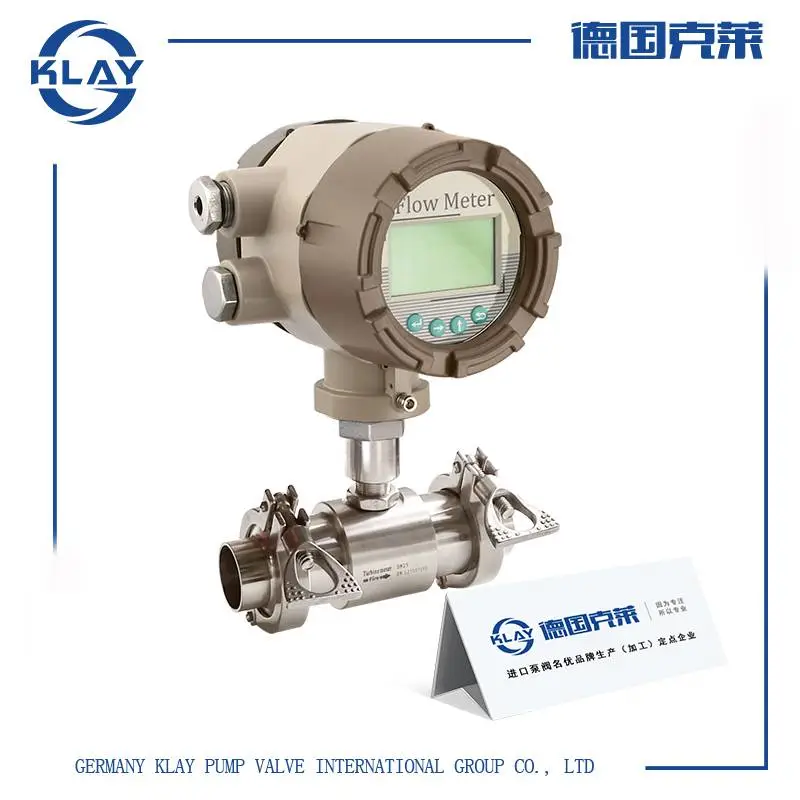

卫生级涡轮流量计适用场合：

1、制药行业：盐水、葡萄糖水、等输液制品的灌装与计量;

2、食品、饮料行业：蔬菜汁、果汁、啤酒等液态食品的灌装与计量。

性能特点：

1、传感器为硬质合金轴承止推式，不仅***精度，并且提高耐磨性能。

2、结构简单、牢固以及拆装方便。

3、测量范围宽，下限流速低。

4、压力损失小，重复性好，***度高。

5、具有较高的抗电磁干扰和抗振动能力。

技术指标：

1、仪表口径:4、6、10、15、20、25、32、40 、50;

2、精度等级:±1%R、±0.5%R、±0.2%R(需***);

3、量程比:1:10;1:15;1:20;

4、仪表材质:316(L)不锈钢;

5、被测介质温度(℃):-20～+120℃;

6、环境条件:温度-10～+55℃，相对湿度5%～90%，大气压力86～106Kpa;

7、输出信号:传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V;

变送器：两线制4 ~ 20mADC电流信号;

8、供电电源:传感器：+12VDC 、+24VDC(可选);

变送器：+24VDC;

现场显示型：仪表自带3.2V锂电池;

9、信号传输线: STVPV3×0.3(三线制)，2×0.3(二线制);

10、传输距离:≤1000m;

11、信号线接口:基本型：豪斯曼接头或自带三芯线缆;防爆型：内螺纹M20×1.5;

12、防爆等级:基本型：非防爆产品;防爆型：ExdIIBT6;

13、防护等级:IP65。

结构及安装方式：

1、 仪表安装采用螺纹连接及夹装式;

2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向*，且上游直管段应≥6D，下游直管段应≥5D(D为被测管道实测内径)。

3、传感器应远离外界磁场，如不能避免，应采取必要的措施;

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管;

5、传感器露天安装时，请做好放大器插头的防水处理;

6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关使用说明书。

安装方面的原因可能导致的问题：

1、上、下游直管段长度不够;

2、仪表测量管内径与配管内径偏差大;

3、安装不同心、密封垫凸人管内;

4、仪表流向装反;

5、检测元件被杂质覆盖;

6、检测灵敏度降低，小流量漏计;

7、管道泄漏(例如安装在地下的管道，小的泄漏不被发现)，阀门泄漏，旁通阀泄漏造成累积流量(总量)偏小;

8、存在两相流、脉动流影响准确计量。

应用范围：

广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。
