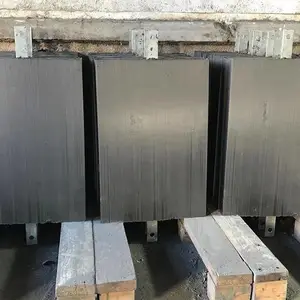

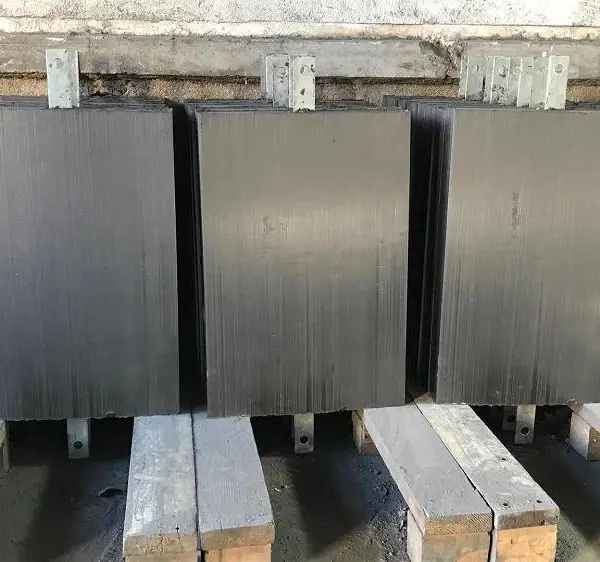

石墨离子接地模块是青岛方雷降阻材料有限公司公司科研人员经过潜心研究，成功开发的新型低电阻降阻材料。降阻模块埋入大地后，其中的非金属材料与大地构成一个接触良好的整体。一方面它能够与土壤紧密接触,扩大散流面积，降低与土壤间的接触电阻；另一方面它向周围土壤孔隙中流动渗透，降低周围土壤电阻率，在接地体四周形成一个电阻率变化平缓的低电阻区域，使整个地网接地电阻***降低。

　　离子型低电阻接地模块内置热镀锌扁钢，方便与其它接地金属材料的有效连接，增大接地体接触面积，以及接地模块的保湿性、吸湿性和稳定的导电性达到更好的降阻目的。

　　非金属接地模块内置防腐合金电极，埋入大地后与其它接地金属材料进行有效连接，将增大接地体与大地土壤的有效接触面积，降低与土壤间的接触电阻。而且由于复合接地体具有很强的保湿、吸湿性和稳定的导电性，因此，金属接地体与大地的接触电阻将大大减小，从而充分发挥复合接地体的降阻作用。传统的接地体多为金属导体，如扁钢、圆钢、角钢、钢管、铜棒、钢板等。用传统接地材料做地网受季节影响较大，接地电阻不够稳定，地网使用寿命相对较短，在土壤电阻率特别高的条件下难以解决接地问题。

　　非金属接地模块***特点：（1） 降低接触电阻，主体材料与土壤的物理结构相似，能与土壤结合为一体，使接地体与土壤的有效接触面积比金属接地体大许多倍，增大了接地体的有效散流面积，***降低接地体与土壤的接触电阻，因此能***提高接地效率，减少地网占用土地面积。（2） 接地电阻稳定：自身有很强的吸湿保湿能力，使它周围的土壤保持湿润，***接地模块有效发挥导电作用；同时，接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响，因此能提供稳定的接地电阻。（3） 减少地电位反击：接地体的非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域，当大电流冲击时，可降低接地体、接地线暂态电位梯度，降低跨步电压和接触电压，减少发生地电位反击的概率。（4） 使用寿命长：接地体的主体本身是抗腐蚀材料，它的金属骨架采用的是表面经抗腐蚀处理的金属材料，因此该接地体总体抗腐蚀性能优良，使用寿命达到五十年以上。

　　接地模块主要应用范围：1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地。 2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。

　　3、各种高层建筑及高大构筑物、名胜古建筑 、高大纪念塔等防雷接地。

　　4、石油输送管道及油气罐，易燃易爆物质仓库防雷接地。

　　接地模块是由非金属导电材料、防腐材料和吸湿剂等材料组合而成的物质包裹在铜材或钢材外、经强降压机器压铸而成。在导电性、防金属腐蚀性、雷电冲击下的负阻特性等方面都技术***。这种低电阻接地模块特别适合于高土壤电阻率地区使用，是良好的人工接地体。 由于接地模结构及其无机导电矿物成分，不会对接地模块中的金属极芯造成腐蚀。它比金属接地体使用寿命长，是目前市场上性价比***的接地产品。2003年长效防腐接地模的企业标准通过了胶南市质量监督局的生产备案。

　　接地模块产品优点：

　　1、不受温度湿度等环境的影响；

　　2、能承受各种大电流的冲击；

　　3、对高山、野外缺水的地方尤其适用；

　　4、防腐性能好。降阻效果持续稳定；

　　5、能吸湿保湿、接地电低；

　　6、已获得环保认证、***、无污染；

　　接地模工作原理：

　　长效防腐接地模块内含稳定的导电成分、金属钝化防腐剂、保水剂等。将它埋于地下，能与土壤紧密接触，扩大散流截面积，在地下形成一个电阻率变化平缓的电阻区域，使整个地网接地电阻***降低。

　　接地模施工方法：

　　1、长效防腐接地模块宜采用水平埋置。

　　2、埋置深度不小于0.8m，模块间距离不小于4米。

　　3、模块极芯相互并联或与地线连接时，必须焊接，焊接长度为连线宽度的2倍以上。

　　4、应在焊接处清除焊渣，并涂上防腐导电漆或沥青漆。

　　5、为达到***使用效果，每块模块敷设60kg长效防腐物理性降阻剂。

　　6、回填土应适量洒水，分层夯实（土壤中碎石等含量较高的话需换填电阻率较低的粘质土），待模块充分吸湿（24小时）后测量接地电阻。

　　接地模注意事项：

　　1、坑槽回填应采用细粒土为填料，不得用碎砖等建筑垃圾做回填料；

　　2、模块存储、运输是应注意避免高温、暴晒、淋雨；

　　3、模块在运输和安装时，应避免机械力损伤模块；

　　4、在有冻土层的地区安装模块时，模块应埋设在冻土层下面。
