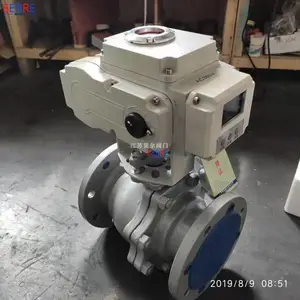

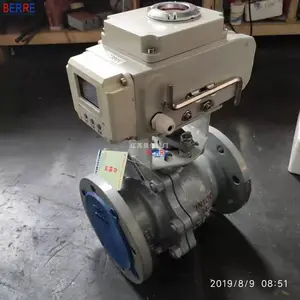

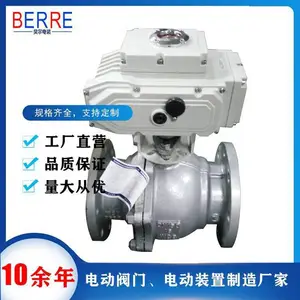

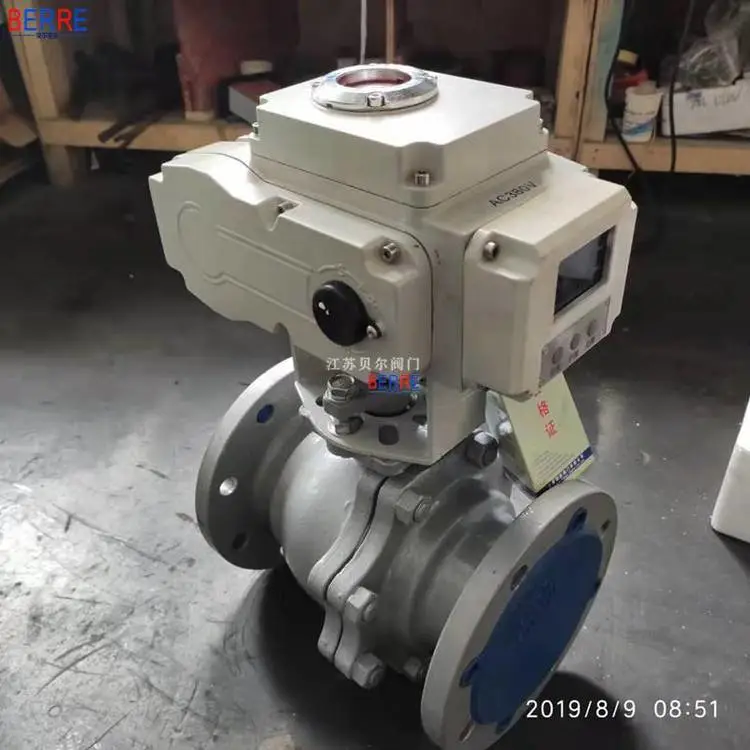

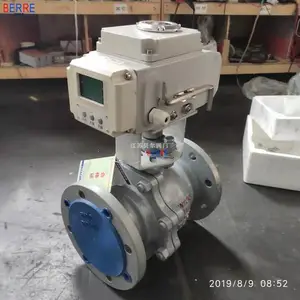

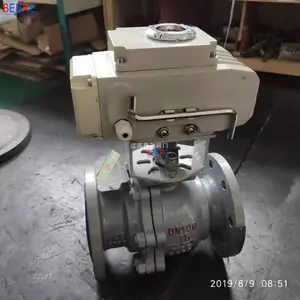

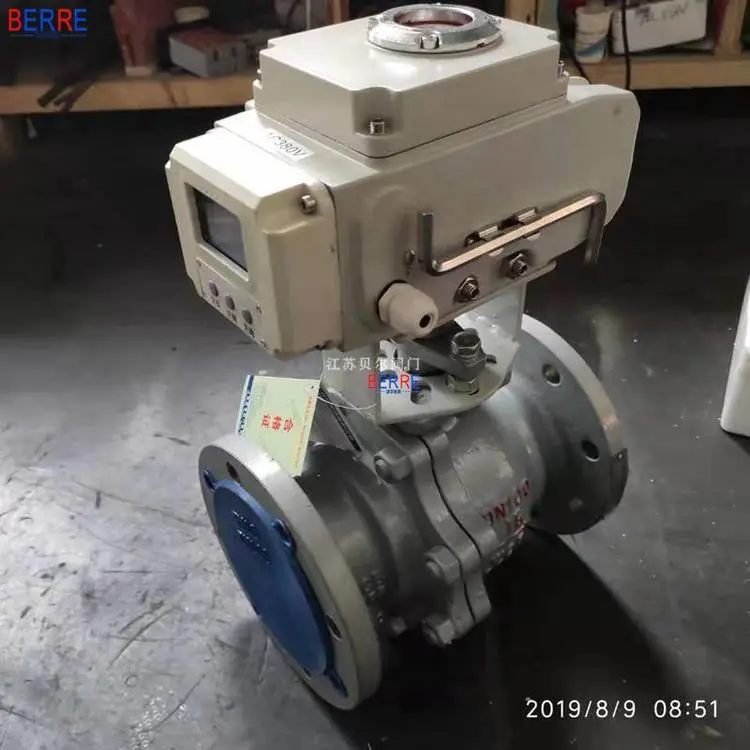

Q941F-40 DN65电动调节球阀简介：

Q941F-40 DN65电动调节球阀以交流伺服电动机为驱动装置的位置伺服机构，由配接的位置定位器控制板接受调节系统的4～20mA直流控制信号与位置发送器的位置反馈借号进行比较，比较后的信号偏差经过放大使功率级导通，电动机旋转驱动执行机构的输出件朝着减小这一偏差的方向移动（位置发送器不断将输出件的实际位置转变为电信号—位盈反馈信号送至位致定位器），直到偏差信号小于设定值为止。此时执行机构的输出件就稳定在与输人信号相对应的位置上。

Q941f-16c什么意思?

q表示球阀，9表示电动，4表示连接方式是法兰，1表示结构形式是浮动球直通流道，f表示密封面材质是氟塑料，16表示压力是1.6MPa，c表示阀体材料是碳钢。

Q941F-40 DN65电动调节球阀的***原则：

1、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，***全通径、全焊接结构的球阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀；支管，***法兰连接、焊接连接，全通径或缩径的球阀。

2、成品油的输送管线和贮存设备，***法兰连接的球阀。

3、城市煤气和天然气的管路上，***法兰连接和内螺纹连接的浮动球阀。

4、冶金系统中的氧气管路系统中，宜***经过严格脱脂处理，法兰连接的固定球球阀。

5、低温介质的管路系统和装置上，宜***加上阀盖的低温球阀。

6、炼油装置的催化裂化装置的管路系统上，可***升降杆式球阀。

7、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜***奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢球阀。

8、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可***金属对金属密封球阀。

9、需要进行流量调节时，可***蜗轮蜗杆传动的、气动或电动的带V形开口的调节球阀。

Q941F-40 DN65电动调节球阀主要功能描述：

(1)一体化结构设计，直接接收4～20mA/4～12mA/12～20mA/0～5V/1～5V等控制信号，输出隔离的4～20mA阀位反馈信号；

(2)具有仿真运行功能，并可根据用户设定的流量特性曲线运行；

(3)控制信号断路故障判断、报警及保护功能。断路故障时可使执行机构或开、或关、或保特、或在0～***之间预置的任意值；

(4)数字显示，显示控制信号值、阀位值、故障类别；

(5)RS485远程通讯功能，通过通讯协议在上位机进行编程组态，对过程量、开关量作数据或图形处理。

(6)阀门行程自整定，输入输出模拟信号自校准。

Q941F-40 DN65电动调节球阀的安装：

1、本产品属非防爆产品，安装时应避开危险气体环境。

2、本产品可室内或室外安装，但应避免雨水等液体的淋、溅和阳光直射。

3、优先考虑垂直安装。也可任意角度安装，但应***电缆接口位置高于电缆或电线管走向位置，以避免水沿电缆或电线管流入执行机构内。

4、阀体法兰与管道连接应保持自然同轴，避免产生剪应力，连接螺栓均匀锁紧。

5、电动执行机构安装前清洗管道，阀门入口侧安装过滤器及排放阀，以便去除砂砾、锈垢等杂质。

6、应预留空间，以便于安装、接线、手动操作及拆卸维修等操作。

7、阀体部分需要同管道一样进行保温处理，尤其是当用于高温介质时，更应该***保温。否则因环境温度过高，会影响电动执行机构的正常工作。电动执行机构机构不能保温。

8、重要场合需增加旁路管线，以备发生故障或检修时，切换至手动操作
