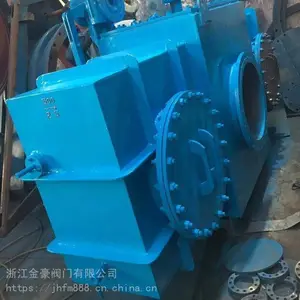

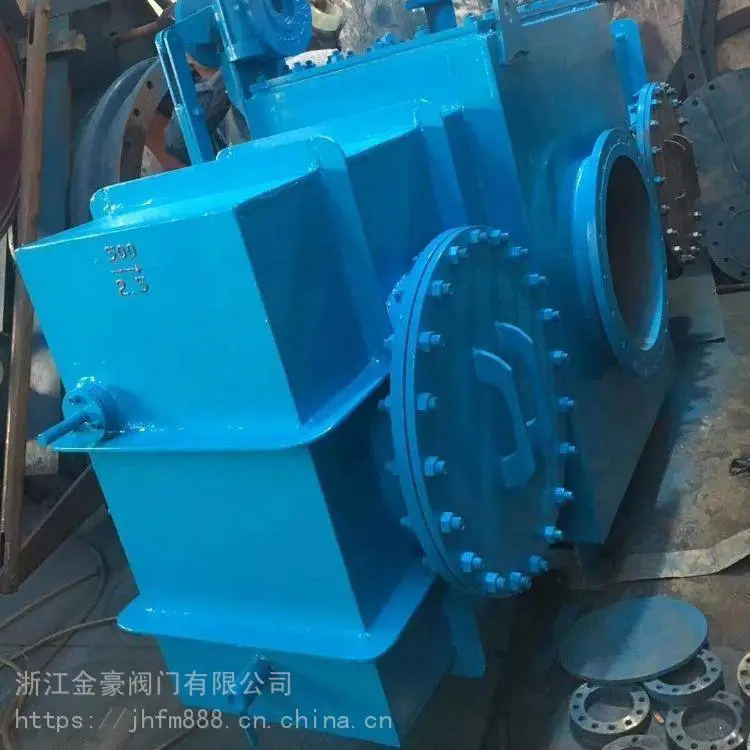

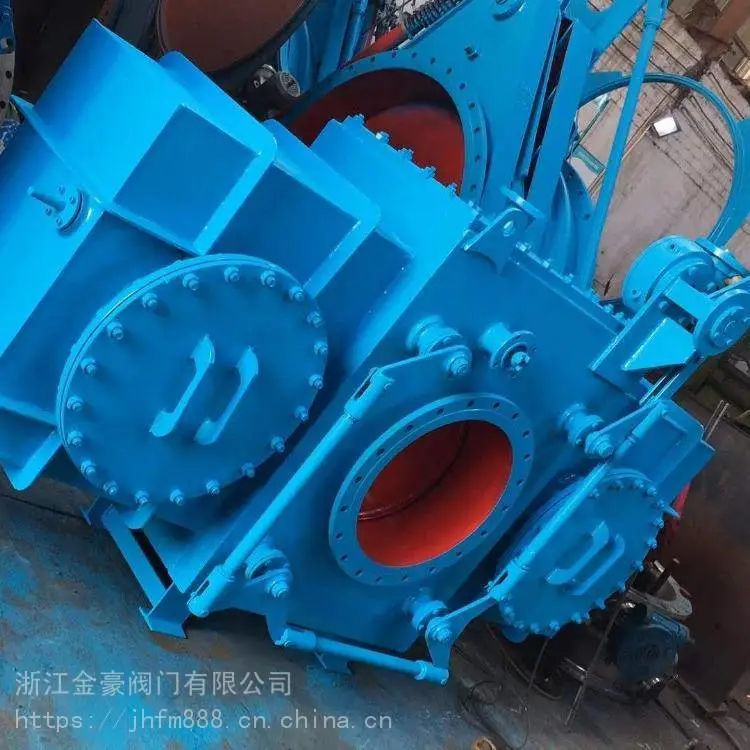

一、F941X封闭式电动插板阀结构特点及用途：

F941X封闭式电动插板阀为封闭式设计结构，阀体采用全封闭式外壳，操作过程管路的气体不外泄漏，避免了环境的污染，具有较好 的抗管道外力强度，电动装置的设置在外部，以维护检查，人员近距离操作的安全性能较高，缺点是更换胶圈较麻烦。

阀门在设计上吸收了国外眼睛阀浮动阀板优点；压紧传动机构采用,齿圈、齿轮、梯形螺纹丝杆副同步双向压紧。左、右旋梯形螺纹丝 杆同步压紧的优点是；起动力矩小，螺纹副自锁性好，阀门密封可靠，阀板移动采用销齿传动机构，不易积灰，满足了粉尘多、润滑条件 差、工作环境恶劣的场合使用。

法兰执行标准：GB/T9115-98、JB/T81-94

本阀地面可配置防爆型控制柜，实行现场控制和远距离与PLC系统连接控制，设置距离10米以上。

二、F941X封闭式电动插板阀功能要求：

1.主要结构形式：封闭式插板阀。阀板横移与阀门密封副松开夹紧均采用防爆电动装置驱动。顶开压紧采用电动螺旋同步机构，采用刚性轴连接***可靠的同步性，传动件均封闭不受现场粉尘影响。阀板密封圈采用特种硅橡胶密封圈，密封副为特种硅橡胶/不锈钢。阀板移动采用双向滚动式结构。

2.停电或故障情况下，阀门可在现场采用手动完成启闭。

3.导流筒迎气面焊接死，另一端加工有填料函并填加盘根，外口采用金属环将填料封住并焊牢。波纹管导流筒采用加厚16Mn钢板耐磨性好。

4.横移机构设于阀门上方，采用不锈钢齿销传动，耐磨、耐腐蚀，使用寿命长。

5.横移机构传动轴的轴头密封采用填料压盖形式密封可靠便于维护。

6.阀板和导轨可以双向滚动（已申报发明***），阀板横移和纵向移动均为滚动摩擦，***节省了动力，减小了摩擦力，延长了使用寿命。滚轮轴承采用高温自润滑粉末冶金材料，并采取了防尘措施，***了高温含尘恶劣环境下的寿命，并且不需要定期注油润滑。

7.电动装置配套厂家选用常州电站辅机总厂产品。
