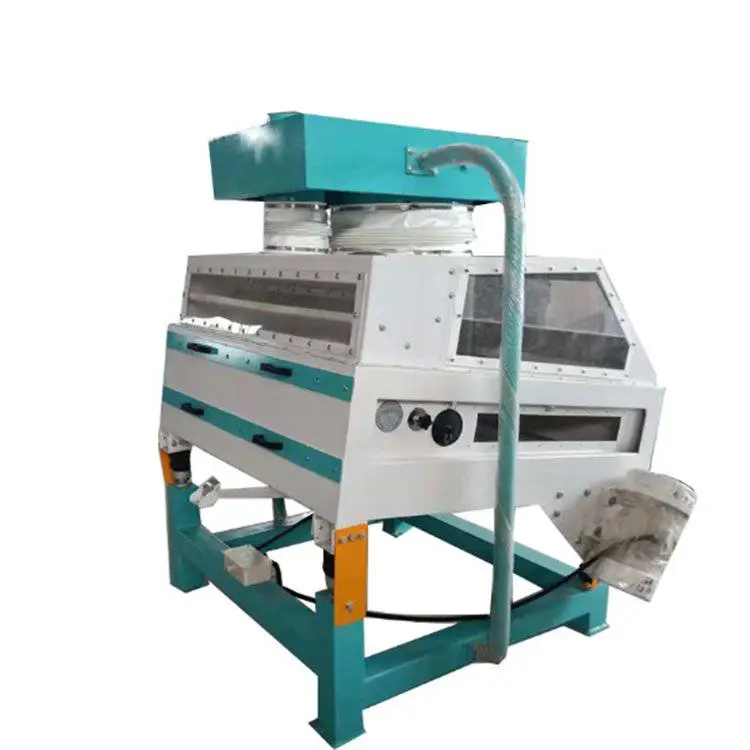

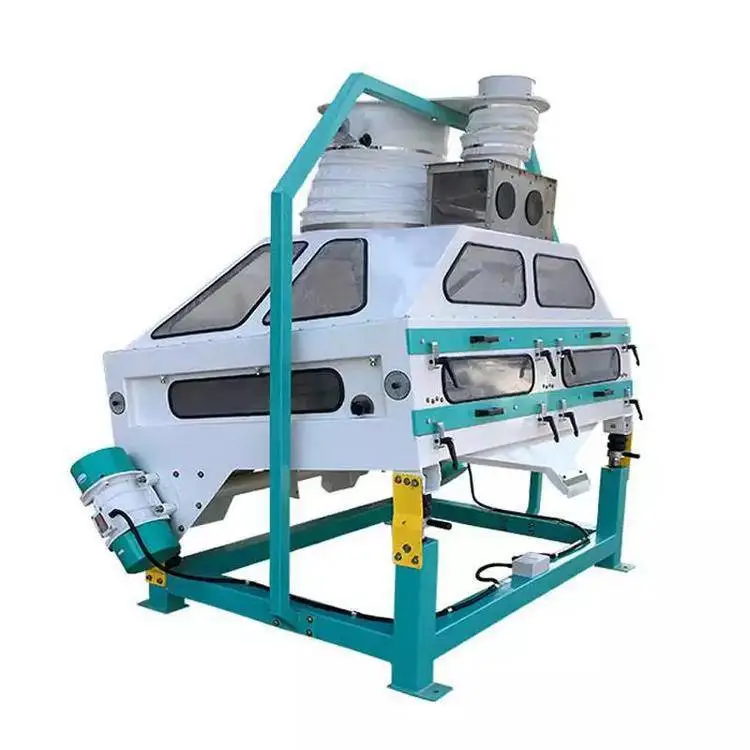

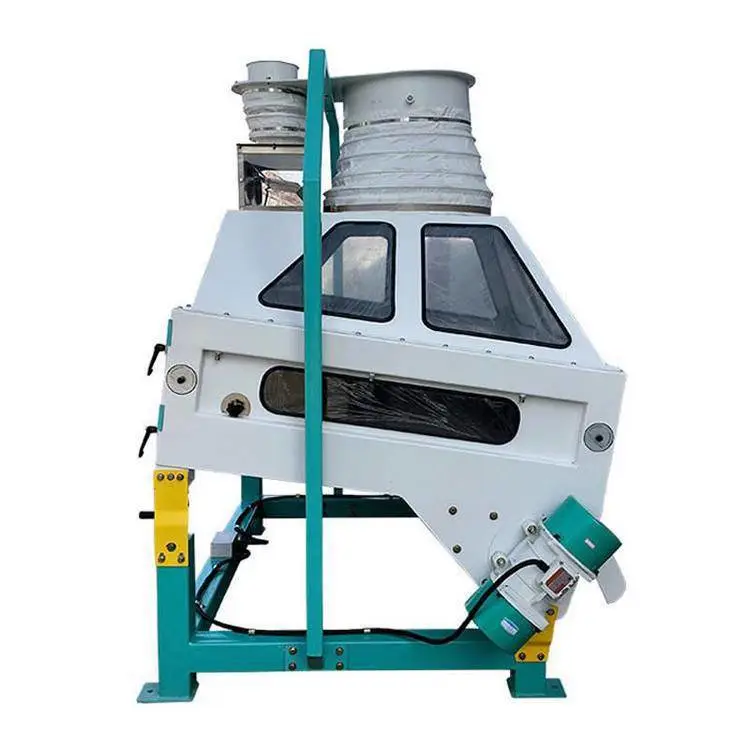

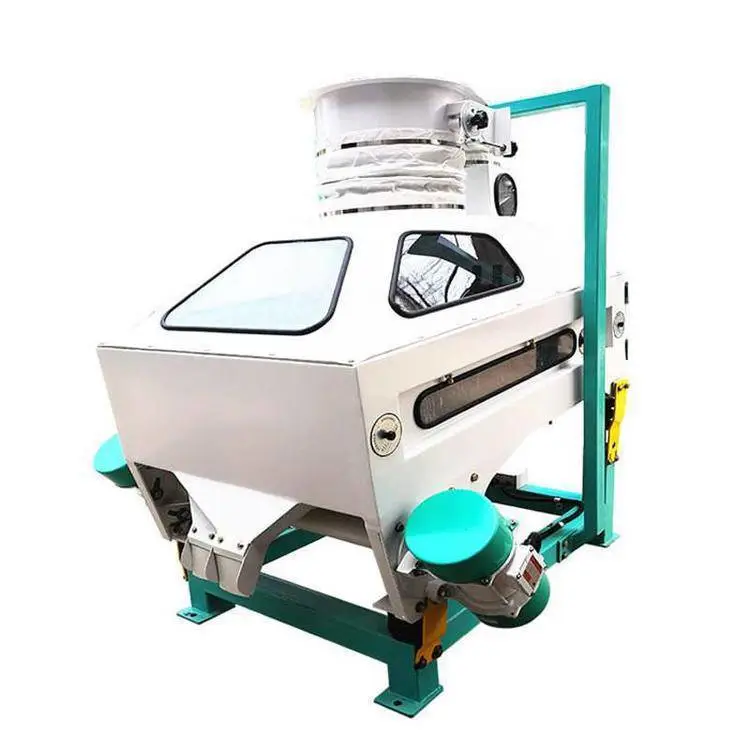

重力分级去石机的结构主要由进料装置、筛体、弹性支撑机构、吸风装置和振动电机等部分组成。

重力分级去石机采用外部风网吸风。吸风管内装有碟形风门，用于调节风量。筛体内装两层筛面，上层为分级筛面，由上中下三段不同的筛面组成：上段是较密的钢丝编织 筛网，其作用是促进物料的自动分级，不起筛理作用：中段是冲孔筛面，采用长方形孔，按物 料的厚度分级；下段也是冲孔筛板，使用圆形筛孔，按物料的宽度分级。下层为去石筛面，材料为钢丝编织筛网。

重力分级去石机将物料分为轻质物料、重质物料、砂石三种。工作时，物料由进料装置首 入上层段筛面，在筛面往复振动及由下而上气流的综合作用下，促使物料自动分级，轻质物料因浮于料层上部成筛上物，由出口排出。重质物料及砂石等沉入料层下部，在流过中、下段筛面时，穿过筛面落入下层筛面进行去石分选，石子上行由出石口排出，、容大的物料下行，由出口流出机外。
