优化的供电和便携性能，满足了中国客户的检测需求

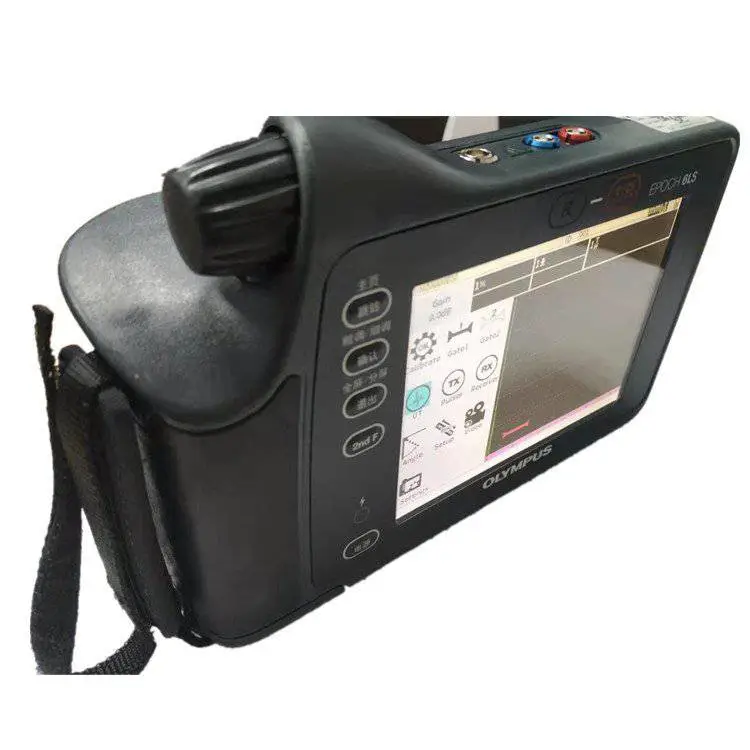

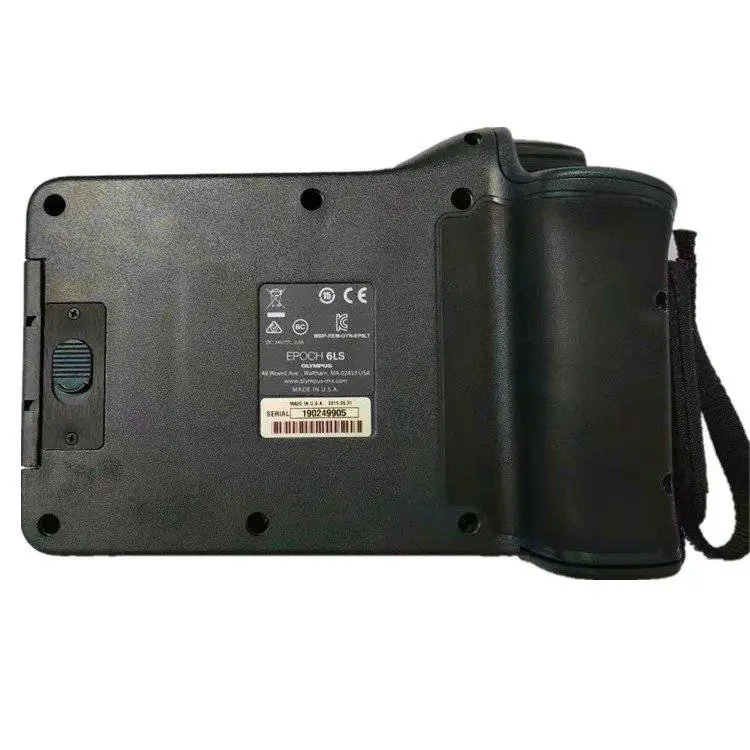

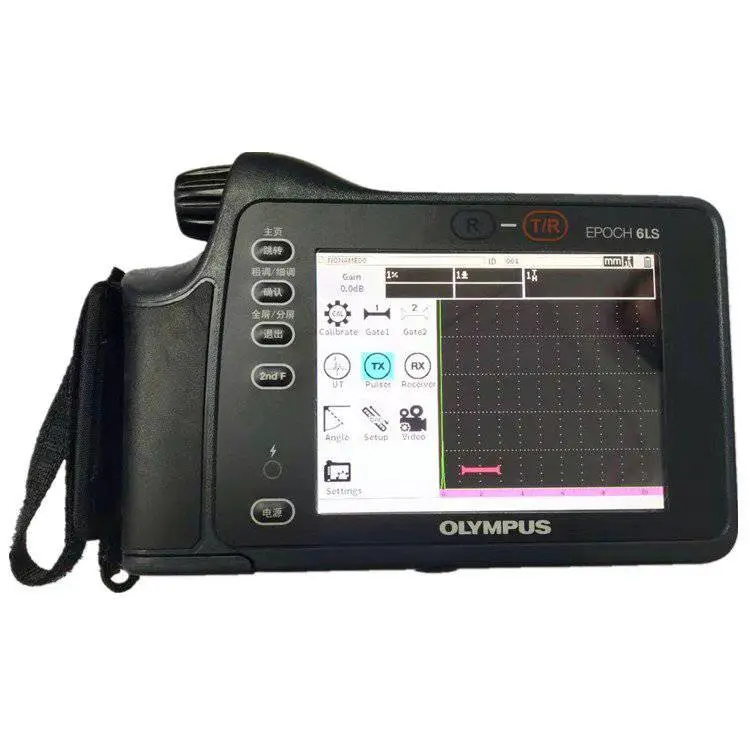

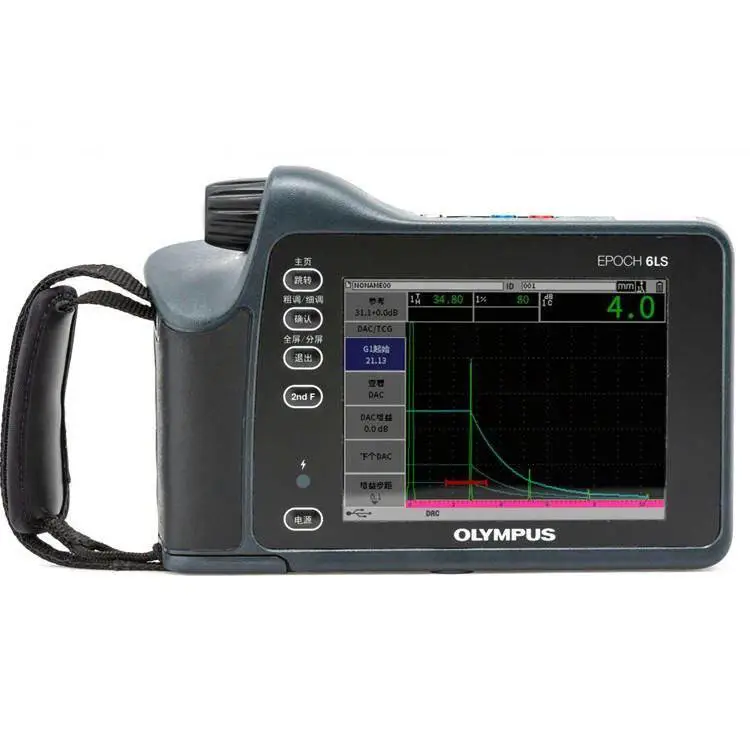

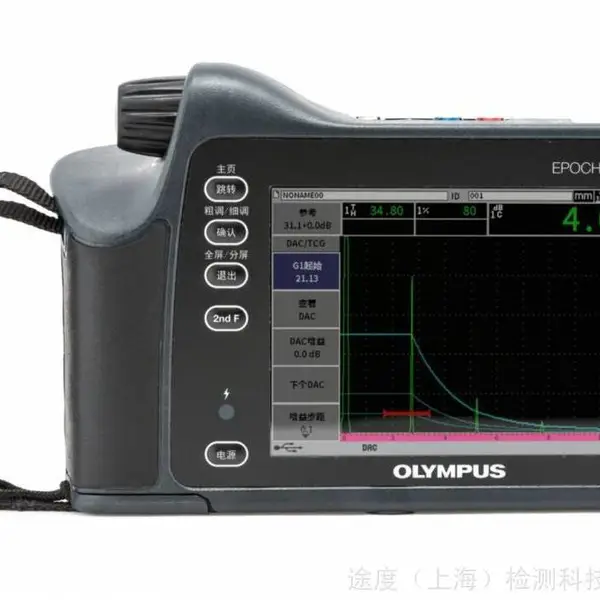

EPOCH 6LS超声探伤仪机型简洁、轻盈便携、功能齐备，。EPOCH 6LS探伤仪为中国野外维护和维修市场而设计，以强大的EPOCH 650系列平台为基础，可操控于检测人员的股掌之间，可出色地发挥检测性能。

整个检测应用完成于掌心之中

• 符合人体工程学设计要求的EPOCH 6LS探伤仪可使检测人员单手操作，快速完成整个检测应用。
• 简化的菜单结构和自动80（AUTO80）增益调整功能有助于快速完成材料和角度的校准操作，并创建符合的DAC曲线，以识别潜在的缺陷。
• 可以直接在仪器中保存检测数据或记录检测视频。
• 可以将数据以bitmap、PDF和CSV格式导出到USB驱动盘中。

轻松使用更多的功能

• 自动角度验证工具

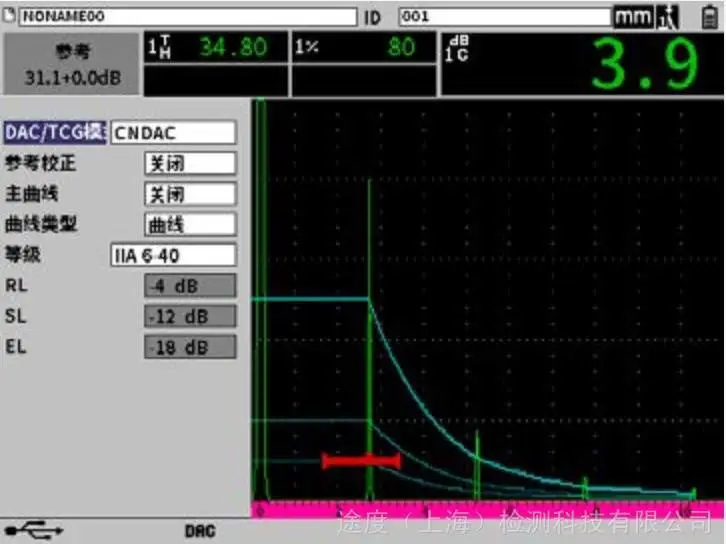

• 符合NB/T 47013.3-2015标准的DAC模式
• 在室外光线下清晰可读的宽屏VGA显示
• 带有旋钮的机身设计，操控自如，符合人体工程学的要求
• 尖波脉冲发生器，为400 V
• 数字式滤波功能，可提供的信噪比
• 密码保护功能有助于避免出现关键性的参数调整错误
• 坚固：设计符合IP65/67的要求，且通过了坠落测试

主要技术规格

一般规格

外形尺寸（宽 × 高 × 厚）

209 mm × 128 mm × 36 mm

重量

890克，包含锂离子电池

键区

中文

语言

英文和中文

探头接口

LEMO 00

数据存储

机载达100000个带波型的ID码

电池类型

单个锂离子电池，可充电，标准型

电池供电时间

6小时

电源要求

AC输电干线：100 VAC ～120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz

显示屏类型

全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率

显示屏尺寸（宽 × 高，对角线）

117 mm × 89 mm，146 mm

１年有限。

脉冲发生器技术规格

脉冲发生器

电压尖脉冲

脉冲重复频率（PRF）

10 Hz～ 2000 Hz，增量为10Hz。

能量设置

100 V、200 V、300 V、400 V

阻尼

50 Ω、400 Ω

接收器技术规格

增益

0 dB～ 110 dB

输入信号

20 V p-p

接收器输入阻抗

400 Ω ±5%

接收器带宽

DC～ 26.5 MHz，在3dB处（标准配置）

数字式滤波器设置

8个数字式滤波器设置

检波

全波、正半波、负半波、射频波

系统线性

水平：±0.5% FSW，垂直：0.25% FSH，放大器精度为±1 dB。

抑制

0%～ 85% FSH，增量为1%。

波幅测量

1.25%～ 110%满屏高，分辨率为0.25%。

测量速率

在所有模式下，相当于PRF（单次脉冲发射）。

校准技术规格

自动校准

声速、零位偏移、角度（K值）

垂直声束（个底面回波，或回波到回波）

角度声束（声程或深度）

检测模式

脉冲回波、一发一收或穿透

单位

毫米、英寸或微秒

范围

4.31 mm～ 6700 mm，5900m/s

声速

635 m/s～ 15240 m/s

零位偏移

0～ 750 μsec

显示延迟

-10 μsec～ 2203 μsec

折射角度

0°～ 85°，增量为0.1°，然后跳到90°。

闸门技术规格

测量闸门

２个完全独立的闸门，用于波幅和渡越时间（TOF）的测量。

闸门起点

在整个显围内可变。

闸门宽度

在从0.040 sec到显围终点之间的区域内可变。

闸门高度

在2% ～ 95% FSH范围内可变。

报警

正阈值和负阈值，小深度（闸门1和闸门2）

测量技术规格

测量显示位置

5个位置（手动或自动选择）

闸门1/闸门2

厚度、声程、投射、深度、波幅、渡越时间、小/深度、小/波幅

回波到回波

标准闸门2 – 闸门1

其他测量

抑制值，回波到参考dB值

DAC点

多达50个点，110 dB动态范围

DA C模式

自定义DAC（多达６条曲线）

曲面校正

用于角度声束测量的标准外径或棒材校正。

环境评级

IP评级

根据IEC 60529-2004标准（外壳防护等级–IP规范），仪器设计符合侵入保护评级标准：IP67（防尘且可短时浸入水中）和IP65 （防尘且可经受水喷）。

工作温度

-10 °C～ 50 °C

电池存储温度

0 °C～ 50 °C

仪器的输入/输出

USB端口

（1个）USB 1.1全速主机端口（A型）

（1个）USB 2.0全速客户端口（袖珍B型）

视频输出

1个数字视频输出
