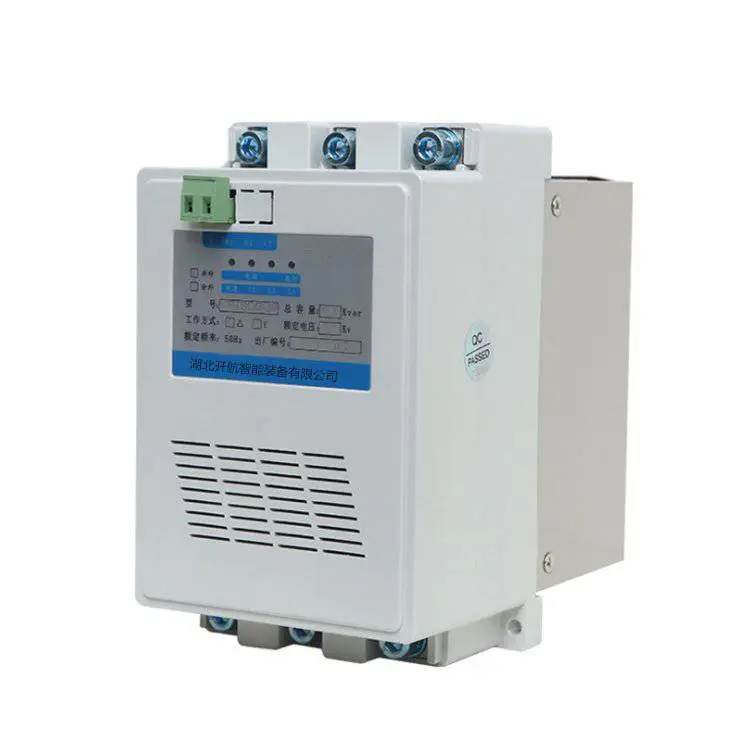

三级切电阻电机多功能控制器HZTJ-200-R

HZTJ系列电机多功能控制器（以下简称多控器）是我公司根据电气控制行业和起重机行业的实际需要设计的 型电动机无触点多用途控制产品。HZTJ采用了电力电子技术，具有智能化、无火花、抗干扰能力强、寿命长等优点，特别适合于动作频繁且工作环境恶劣的电气控制系统。HZTJ系列多控器适用于交流电压不大于500V，频率范围为45Hz～250Hz的三相电控回路及电机正反转控制回路，其具备过流、过压、欠压、缺相、负载不平衡、过热等智能检测，故障报 及调节功能，可以代替加装各种保护器的电磁式接触器，无任何负载选择区分。

HZTJ系列电机多功能控制器规格型号

正反转：

HZTJ-30-SHZTJ-50-SHZTJ-70-SHZTJ-90-S

HZTJ-100-SHZTJ-150-SHZTJ-200-SHZTJ-300-S

HZTJ-400-SHZTJ-500-SHZTJ-600-S

单向控制：

HZTJ-30-DHZTJ-50-DHZTJ-70-DHZTJ-90-D

HZTJ-100-DHZTJ-150-DHZTJ-200-DHZTJ-300-D

HZTJ-400-DHZTJ-500-DHZTJ-600-DHZTJ-1000-D

三级切电阻：

HZTJ-30-RHZTJ-50-RHZTJ-70-RHZTJ-90-R

HZTJ-100-RHZTJ-150-RHZTJ-200-RHZTJ-300-R

性能特点：

1、实时电压，电流显示；

2、过压、过流、欠压、报警；

3、过流保护延时可调；

4、出厂设置维护时间报警，中间免维护；

5、内部晶闸管控制，通断无拉弧现象，电磁兼容性好；

6、宽电压设计，不因电网波动影响动作时间及灵敏度；

7、开关动作频次高达50 次/ 秒，无机械振动，使用寿命长，可靠性高；

8、LED 指示开关状态，直观方便；

9、智能风冷散热，环境温度高达55℃仍能正常工作。

工作原理

如图所示，AC 220V电源接通，电源指示灯亮，无触点控制器处于待机状态，晶闸管截止，主回路断开，与晶闸管通断同步的辅助常闭触点接通，常开触点断开。控制开关接通，工作指示灯亮，晶闸管导通，主回路接通，辅助常开触点接通，常闭触点断开。控制开关断开，电路恢复待机状态。

外形尺寸

技术指标

海拔高度不超过2000m
环境温度：-25～+55℃(高于55℃需降容使用）
防护等级：IP20
辅助输出触点：220V AC 2A(阻性负载)
工作制不大于60%(高于60%需降容使用)
负载电压范围：5～500V AC， 控制回路电压：150V AC～250V AC
导通电压降：≤2V AC
接通时间：≤1ms+0.5周期
关断时间：≤1ms+0.5周期
零点交越电压：≤±2V（光耦触发）
