各板的端子说明见图4-6和图4-7。

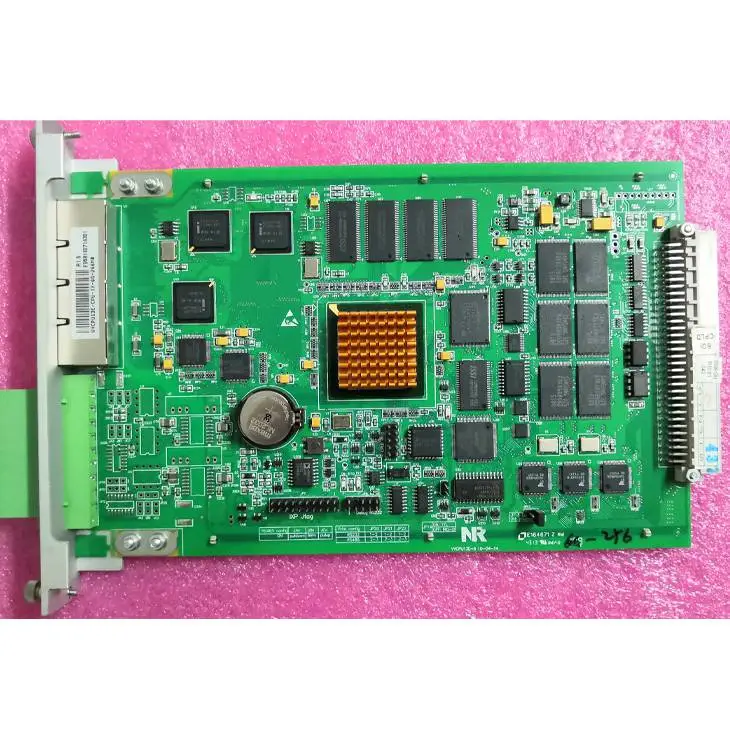

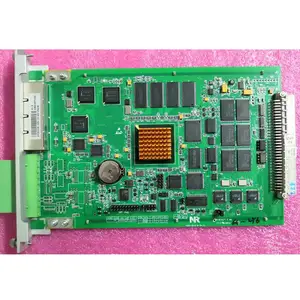

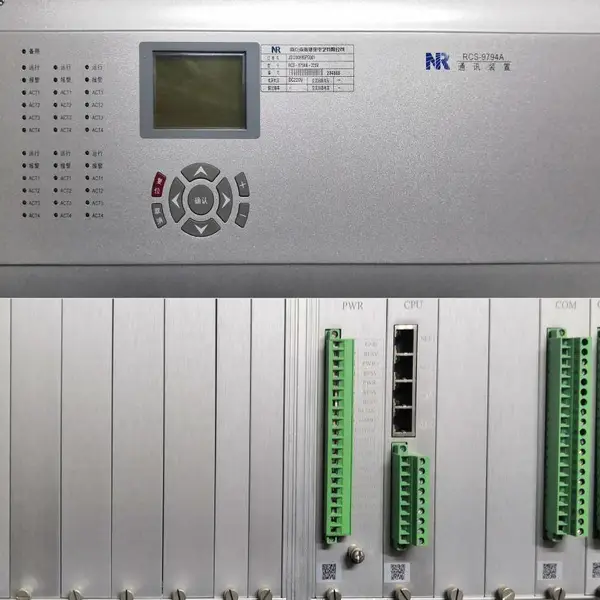

CPU插件上有四个以太网端口。
串口扩展板是将CPU1板的串口引出的接口板，没有处理器。
第5个插槽位置可以插CPU或者卡口扩展板。
CPU板端子说明
端子1、2、3为空
端子4为RS232的输出端（发）
端子5为RS232的输入端（收）
端子7为RS232的输出端（发），RS485的B
端子8为RS232的输入端（收）, RS485的A
端子6、9为信号地

串口扩展板端子说明
端子1、6、11、端为RS232模式的输入端（收）, RS485的A,RS422的T+：
端子2、7、12、17为RS232模式的输出端（发），RS485的B，RS422的T-：
端子3、8、13、18为RS422模式的Y（R+）：
端子4、9、14、19为RS422模式的Z(R-）；
端子5、10、15、20为信号地：
当板卡插在第7个插槽位置时，板卡的后三个串口不能作为RS422使用，下列端子有特殊定义：
端子8、9为GPS输入GPSB和GPSA；
端子13、14为双机硬连线的查分输入端HWRXB和HWRXA
端子18、19为双机硬连线的查分输出端HWRXB和HWRXA

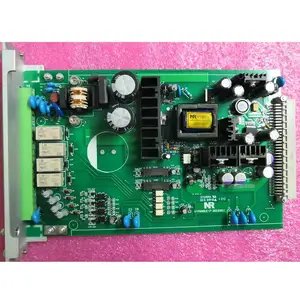

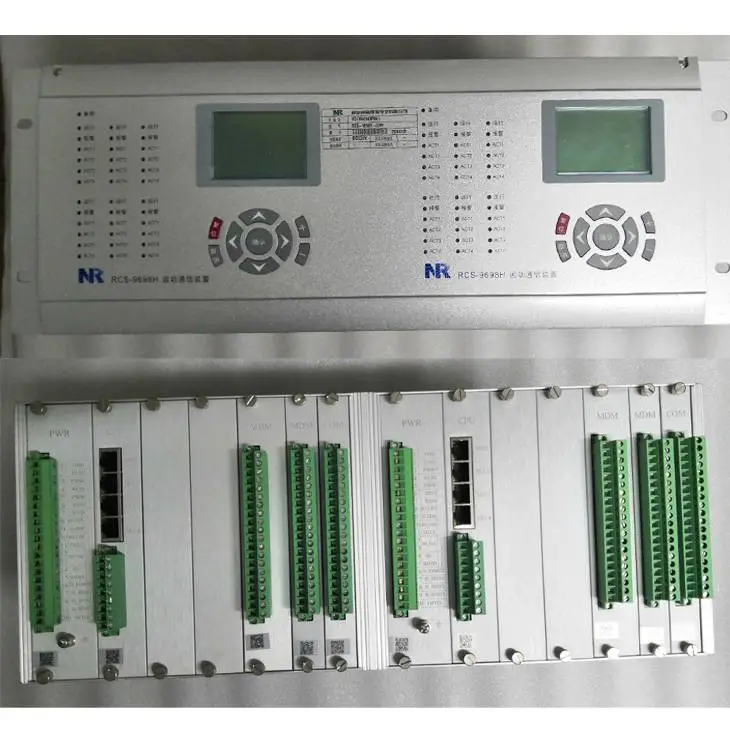

DC板端子说明
端子1为装置地，该端子与机箱相连；
端子3为装置电源正；
端子5为装置电源负，装置电源为DC1IOMDC220V自适应：
端子8-9为常闭空接点输出，为本装置的预告总信号输出。预告总信号由组态软件根据实 际情况合成，?旦满足预告总信号条件，该接点闭合（预告总信号合成详见组 态软件使用说明）；
端子10-11为常闭空接点输出，为本装置事故总信号输出。事故总信号由组态软件根据实 际情况合成，一 口.满足事故总信号条件，该接点闭合（事故总信号合成详见组 态软件使用说明）；
端子12-13为常闭空接点输出，为本装置故障信号输出。正常运行时该接点打开，装置失 电或运行灯熄灭时闭合；
端子14-15为常闭空接点输出，作为本装置备机状态信号输。当本装置成为备机时，该接 点闭合，成为主机时，该接点打开；
端于16、17、18、19为开入0?开入3    ，其中开入0给“远方/就地”使用，当该接
点有开入时，表示“远方”；
端子20为光耦输入公共负端：
