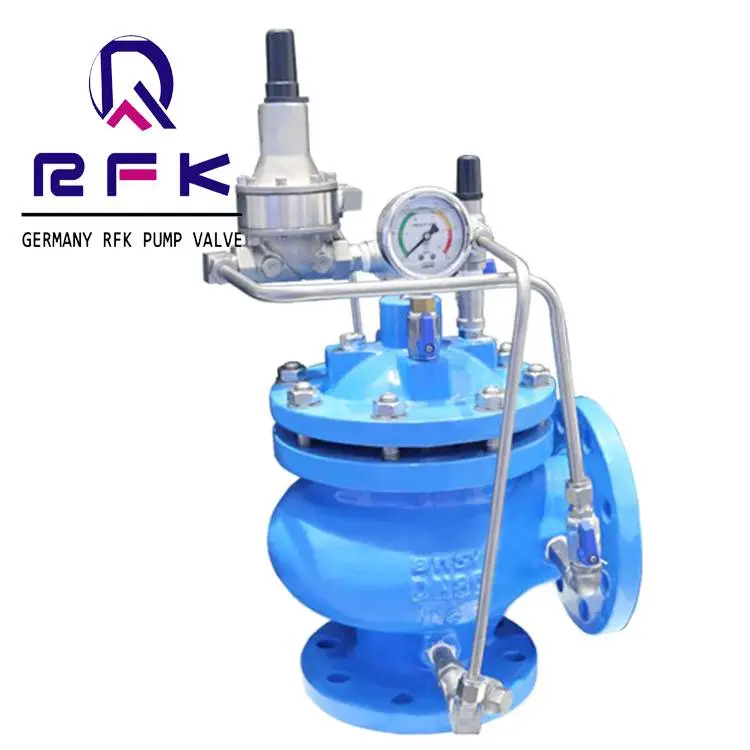

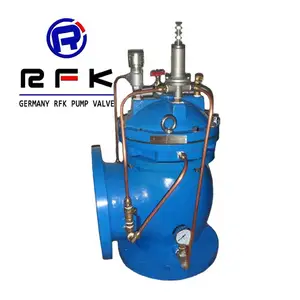

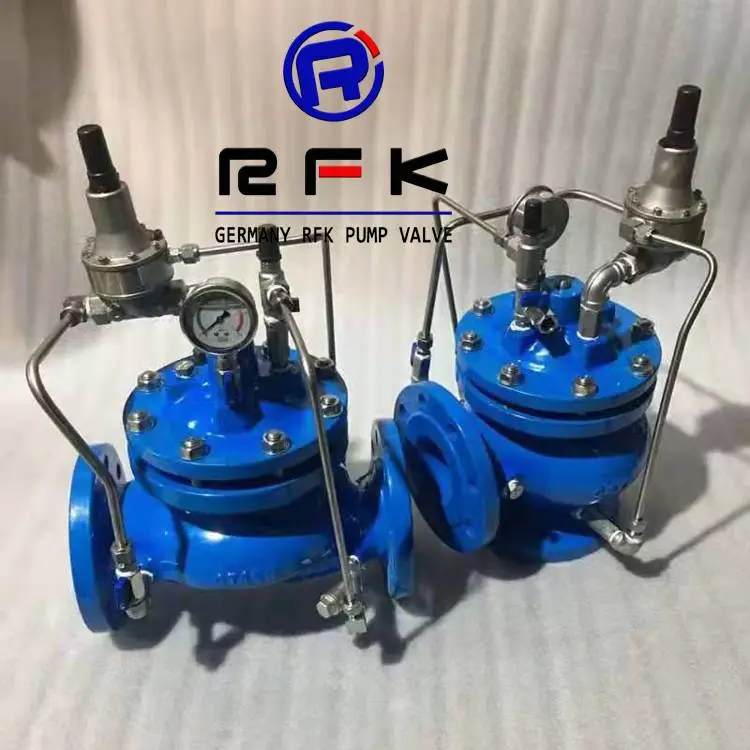

进口角型水击泄放阀

　　产品概述

　　德国罗伯特RFK品牌进口角型水击泄放阀由主阀、高压水力导阀、导管等零部件组成。具有水力自动控制、高压无条件开启泄除水锤的功能。主阀能快开缓闭，具有防止自身关闭的水锤的功能。阀门通常关闭，但如果进口压力升高到导阀设定值以上，阀门会快速打开，一旦开启，阀门将以足以防止进一步升高压力的速率排放水。当压力低于设定值时，阀门可缓慢关闭。水击泄放阀用于水泵出口管道主输水管上，靠近水击发生源如止回阀、输水管超压点等，用T型三通外接，能无条件泄除高压水锤，是泵站安全后保护设备，能有效地提高系统***性。

　　技术参数

　　公称通径：DN40-DN600 阀体材质：铸钢、球墨铸铁

　　公称压力：1.0Mpa-16Mpa 阀盖材质：铸钢、球墨铸铁

　　适用温度：-10℃~85℃ 阀座材质：青铜、不锈钢

　　连接方式：法兰连接 导阀配件：黄铜、不锈钢

　　适用介质：原水、清水 阀体涂层：内外环氧树脂喷涂

　　设定压力：实际工作压力的1.1倍 反应时间：＜1.0秒

　　法兰标准：GB9112；ANSIBI16.5 关闭时间：快闭90%(1-3s),慢关10%(2-60秒可调)

　　产品特点

　　1、具有许多突出的特性，性能可靠、功能齐全和实惠的过压保护装置。

　　2、泄压消锤能力：流线型全开口水流通道确保其具有较大的泄流能力，以便保护系统免受水击破坏。

　　3、快速相应(开阀泄水)：特殊高灵敏的泄压导阀相应过压条件快速开启主阀，当压力平息后以可控速度关阀。

　　4、关阀力：即使在工作压力很低的情况下，独特的差动活塞设计都可提供可靠的工作动力。在压力恢复正常时能确保自动关闭。

　　5、操作平稳、无振动：具有特殊的V形开口阀瓣和差动活塞设计，在任何工作压力下都能给予可靠的关闭推动力，调节性能***，运行平稳(不会产生自身关闭水锤)。

　　6、抗气蚀性能：因水击泄放阀通常直接排向大气，每当开启时容易出现高速水流和气蚀。图尔阀门特殊的设计不但可保护阀座免受气蚀侵害，又可避免高速排泄液流的冲击。

　　7、阀瓣运行控制：长行程V型开口使得主阀活塞在全流量范围内都具有近似线性调节特性，尤其是发生轻微水击而泄流量很少是阀瓣只需开启一小点即可，从而表面活塞出现"频跳"现象。

　　工作原理

　　进口角型水击泄放阀是导阀控制，液压驱动活塞式(柱塞阀)控制阀。阀门的两端的压力差是驱动它开启关闭的能量来源。阀门的驱动装置分为上、下两个控制腔室，上腔式由导阀控制通过调节导阀和泄放导阀的内置针阀来操作，下腔室通过一个固定的小孔与阀体内压力相连，使阀门的关闭得到缓冲。

　　-在管道较长的供水系统当中，这种压力波动往往表现出明显的低压段，继而突然的停泵一般会产生巨大的压力波动高压激聚出现。阀门除了可预防压力波动，还具有维持系统压力的功能。它通过将过高的压力排向大气，来完成这一功能，当系统压力超出高泄压导阀的设定值，导阀将开启，导致主阀开启，使系统泄压。如系统压力恢复，低于导阀设定值，导阀将关闭，导致主阀缓慢关闭。

　　1、阀门全开:当活塞上方的区域排空到大气中时,作用在活塞下侧的入口压力会施加打开力,该作用力会抬起活塞并打开阀门。

　　2、阀门关闭:当入口压力同时作用在活塞的底面和顶部时,顶部的较大区域会产生净关闭力,从而关闭阀门。差动活塞阀使用管路压力使阀克服管路压力而关闭，而不管管路压力或阀上的压降如何。

　　3、阀门调节:入口压力被施加到活塞的底侧,而调节先导控制施加到活塞顶部的压力以"平衡"打开和关闭力,并将主阀置于中间位置以控制压力。
