YCS1-100A/H无触点接触器注意事项

产品概述

起重机用YCS1系列交流无触点接触器是本公司zuixin研制推广的电磁式接触器换代产品，具有无火花、抗干扰能力强、寿命长、方便检修等特点。可完全解决起重机用电磁式接触器由于机械结构所造成的触点磨损、粘合、脱落，机械卡死，使用寿命短等缺陷，造成电机缺相，电阻器长期通电等隐患，影响生产需要。
基本技术参数
1、用途
起重机用YCS1系列交流无触点接触器适用于频率50Hz，电压至690V的电路中，主要作为交流电动机的起动切换，换相之用。

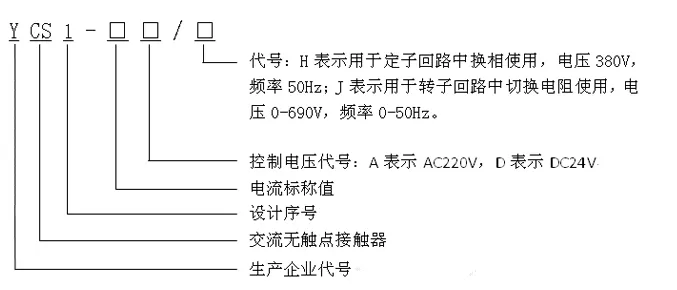

2、型号定义

产品选型、外形及安装尺寸（换相接触器）

正常工作条件

1.周围空气温度范围-25℃～55℃；

2.安装地点的海拔高度不超过2000M；

3.空气相对湿度不超过90%（+20℃），50%（+40℃）；

4.电源电压允许波动范围：-20%～10%；

5.工作制不大于S3-60%（高于S3-60%时需降容使用）

6.防护等级：IP20

用于电机定子回路换相的接触器（换相接触器）

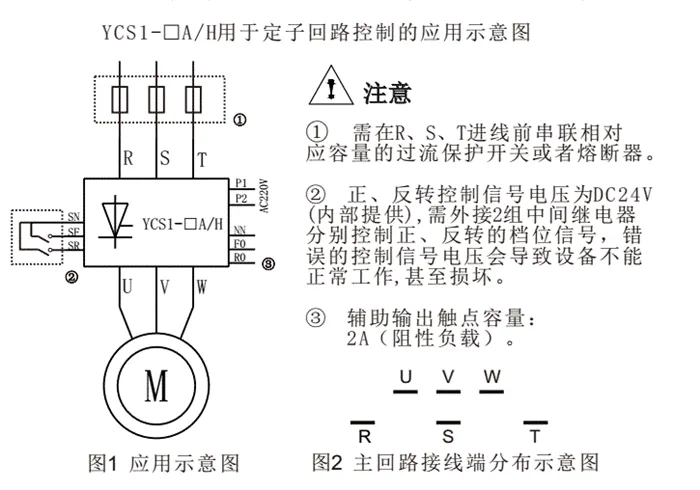

1. YCS1-口A/H用于定子回路控制的应用示意图

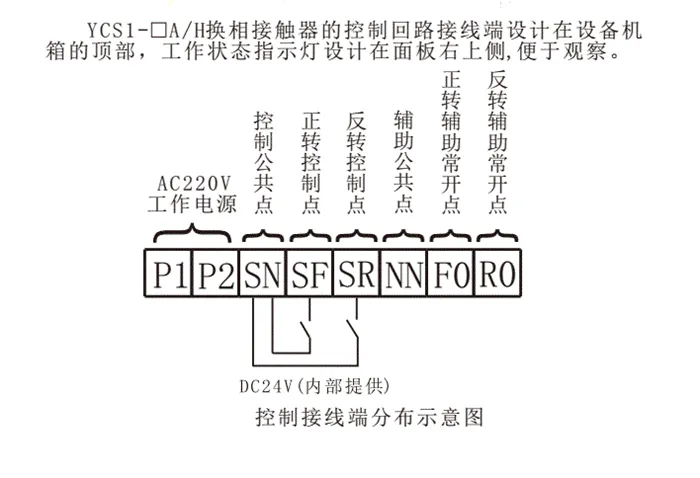

2. YCS1-口A/H控制回路接线示意图

 YCS1-100A/H无触点接触器注意事项

1.电源及负载端子接线要压接牢固；

2.严格根据产品系列型号表，按具体负载情况选用合适的交流无触点接触器，不允许超载使用；

3.接入输入控制信号时，需仔细核对输入信号的电压等级等，避免接错输入信号，造成人为故障；

4.YCS1-口A/H系列为起重机用无触点换相接触器，用于控制电机定子回路正反转使用，出厂前内部完成换相线路短接，一台改设备相当于二台电磁式接触器，使用电阻器切换或者其它用途，会造成设备或周边其它产品的损坏；

5.YCS1-口A/J系列为起重机无触点加速接触器，用于电机转子回路切换电阻使用，不得用于电机定子回路换相使用，错误的使用，不仅对该设备造成损坏，也会对电机或者其它设备造成损坏。

6.现场控制电压如果不是AC220V时，需在订货时说明，公司可根据现场要求，提供满足现场使用要求的控制模块。

7.无触点换相接触器（H系列）需外接两组（正转，反转各一组）无源控制器，错误的控制器型号电压将会导致设备不能正常工作，甚至损坏。错误的接线将会导致设备损坏。
