SD-161电涡流传感器接线方法

接线方法

-DC……（-24V电源）

SIG……（信号线)

COM……（公共端）

常见用途：

汽轮机 TST测量 ：胀差

水轮机振摆监测 ：抬机量（量程在10mm以内)

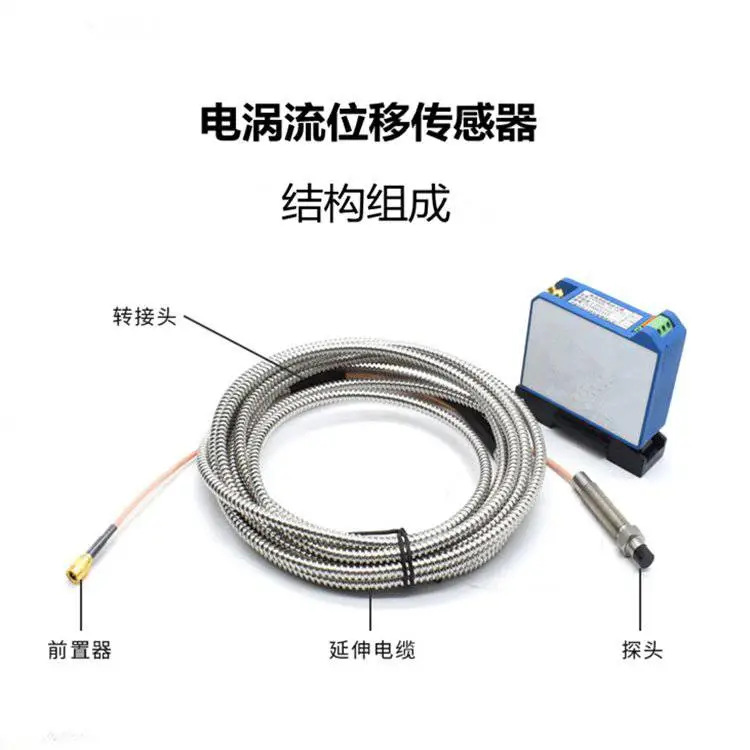

SD-电涡流传感器SD-16X系列分离式传感器组成:
自带有连接电缆的传感器
长度与传感器自带电缆相配的延伸电缆
相对应的前置放大器

8mm量程范围

技术指标：

灵敏度：2mV/m（50mV/mil）

量程：8mm

灵敏度误差：±5%（室温）

±10%（整个工作温度范围内）

线性度：±1%（室温）

±7%（整个工作温度范围内）

工作温度：

探头：-30℃~180℃

延长电缆：-50℃~200℃

前置器：-30℃~65℃

探头直径：17mm

电源：-24V（-18V~-26VDC）＜30mA电流

允许传输信号电缆长度：1000米

选型指南：

探头、前置器、延长电缆构成电涡流传感器（系统）。探头本体电缆与延长电缆长度相加要与前置器要求的电缆总长相等。

例：前置器输入端总电缆长度要求5米，探头本体电缆与延长电缆之和必须为5米，可以有两种相组合：

（1）探头本体电缆0.5米，延长电缆4.5米

（2）探头本体电缆1米，延长电缆4米

电涡流位移传感器8mm量程范围
SD-161 SD-164

前置器：OD-162

延长电缆：EC-001 EC-002 EC-003

探头SD-161

SD-161-【A】-【B】-【C】-【D】-【E】

A：安装螺纹

M20×16

B：探头体长度（75~255mm可选）

标准长度105mm105

C：探头本体电缆

0.5米05

1米10

D：电缆铠装：

不带铠装0

Φ6不锈钢铠装1

E：特殊要求

没有0

有1

探头SD-164

SD-164-【A】-【B】-【C】-【D】-【E】

A：安装螺纹

M20×16

B：探头体长度 50~150mm可选

标准长度50mm50

C：探头本体电缆

0.5米05

1米10

D：电缆铠装

不带铠装0

E：特殊要求

没有0

有1

延伸缆

EC-【A】-【B】-【C】

A：铠装

无铠装（-50~200℃）001

金属铠装（-50~200℃）002

人造材料铠装（-50~200℃）003

B：长度

4.0m±0.2m40

4.5m±0.3m45

90.m±0.4m（只用于OD-053）90

9.5m±0.6m（只用于OD-053）95

C：特殊要求

没有0

有1

（备注：延伸电缆长度以1米为变化单位）

前置器

OD-【A】-【B】

A：类型

8mm量程，适用于5米同轴电缆162

8mm量程，适用于5米同轴电缆165

B：特殊要求

没有0

有1
