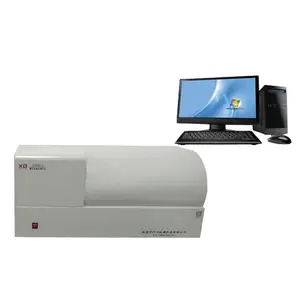

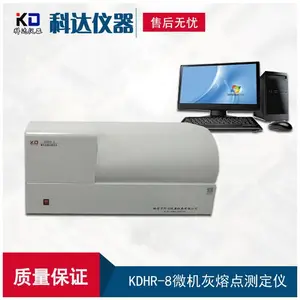

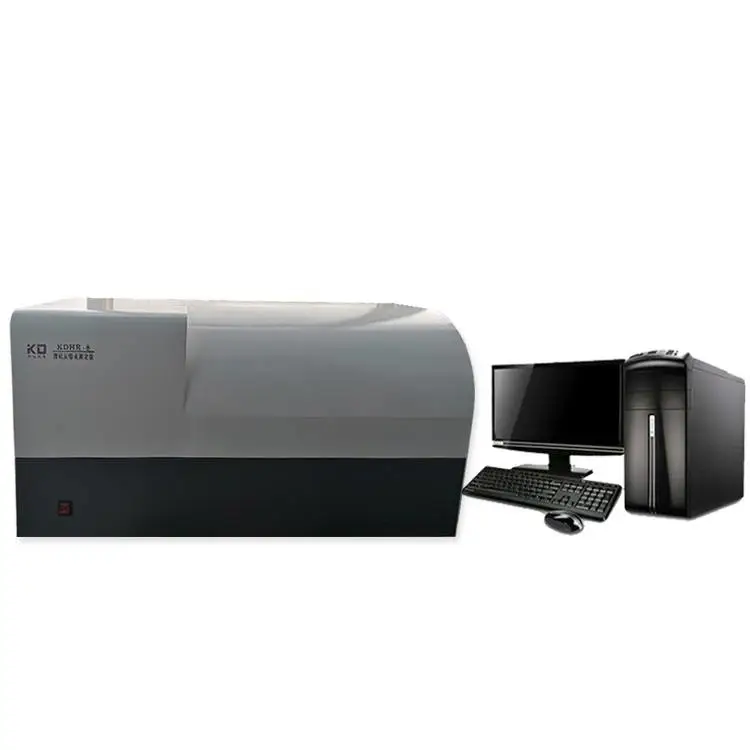

KDHR-8微机灰熔点测定仪，利用微机对灰熔融性测定过程进行自动控制，选用高分辨率工业摄像机，灰堆图像直接在微机上显示，录制全部实验图像，选择原型后，电脑自动调节图像亮度，让图像始终保持清晰自然。

仪器安装

1、将仪器放置水平，打开仪器右侧后盖，拆开右侧端盖，将硅碳管小心地插入炉体刚玉外套管内。放置于端盖上的绝缘砖中心台阶内。

2、在硅碳管两端喷铝部位装上电极卡，接上导线连接负载接线柱。将外侧端盖固定好。

再将刚玉内套管插入硅碳管内，（可在硅碳管和刚玉外管之间的中间垫上少量轻质耐火砖碎片或专制垫片）。

3、将热电偶从炉体左侧部插入高温炉内套管中恒温区内，调节热电偶端使其位于内套管上部。然后固定，再用连线连接热电偶的两极和控制单元内的热电偶接线柱。

4、安装摄像机使摄像头对准高温炉的观测孔。注意：摄像头与高温炉观测孔应保持15厘米的距离，以免温度过高损坏摄像头。

5、用随机配备的通信线缆将摄像机的视频、数据控制单元插头与计算机上的对应插头连接起来。

6、用电缆线将电源接在控制箱上的“电源”接线柱上。

仪器结构：

本仪器由计算机、控制单元、高温炉组成。

计算机

控制单元

炉体

计算机装有控制仪器的专用软件。控制单元内装有摄像机、控温电路、及控温元件等。高温炉为卧式炉，加热元件为硅碳管。

技术参数：

使用环境：环境温度：0～40℃

                    相对湿度：≤80%RH

高温度：1600℃

测量误差：±3℃

升温速度：900℃以前15-20℃/min

                    900℃以后5±1℃/min

输出电流：≤30A

电源电压：AC220（1±10%）V、50Hz

试验气氛：氧化性或弱还原性
