德国gefa软密封蝶阀 KG7参数介绍：

技术数据

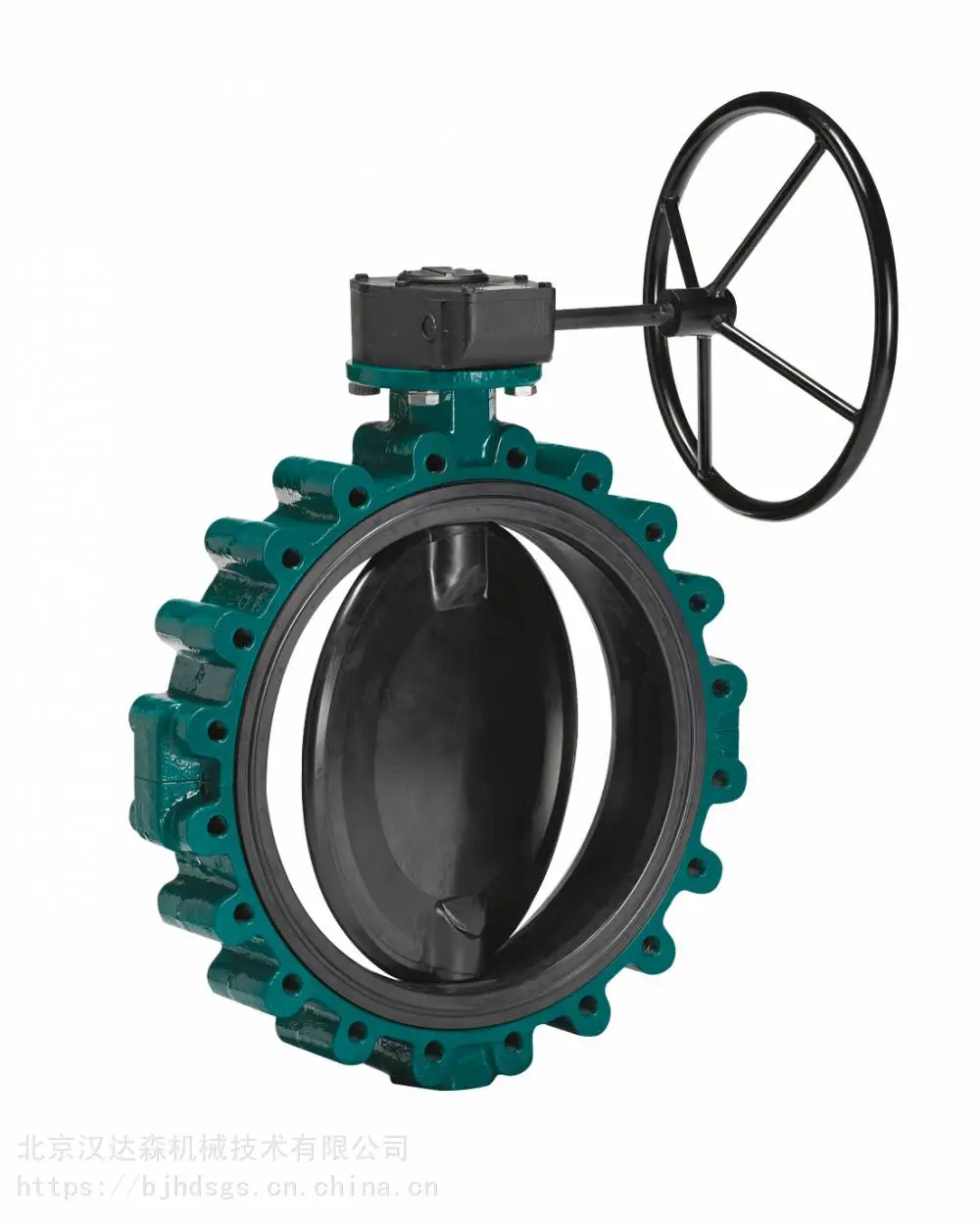

法兰间安装的凸耳式蝶阀 EN 1092, DN 50 - DN 150: PN 10/16, DN 200 - DN 300: PN 10, DN 200 - DN 300: PN 16, ASME class 150. 两件式阀体带有螺纹凸轮，用于从两侧进行牢固的法兰连接。管道可以从一侧的法兰上拆下，真空密封。

尺寸DN 50 – DN 300

面对面尺寸DIN EN 558 line 20 API 609 表 1

安装法兰DIN EN *** 5211

测试DIN EN 12266 P10 P11 P12 泄漏率 A

认证CE-Marking、TA Luft、FDA 批准、食品认证1935/2004，ATEX

好处

中心阀瓣牢固，

无间隙圆盘/阀杆连接

非常贴心的服务：

座环更换非常快

由于两件式机身设计

身体内衬弹性体

与座圈作为多功能

密封元件

可用于几乎所有媒体，从

与酸一起用于敏感食物和

制药业

过程的控制和调节

无滞后

符合标准 EN 593

德国gefa软密封蝶阀 KG7参数介绍安装位置

K系列蝶阀可以安装在任何位置。

但是，的安装位置是轴水平放置。阀瓣下侧应

在流动方向打开。

安装步骤

软密封过程阻尼器 K 系列必须切换到稍微倾斜的圆盘位置才能安装

是。

阀盘不得从阀的长度伸出。

小心地在充分展开的配对法兰之间滑动翻盖。

如果现场焊接管道，应临时安装管件代替蝶阀

因为飞溅的火花和焊接残留物会因高温而损坏阀座环。

切勿让蝶阀安装完成管道/法兰的焊接。

用法兰螺钉将蝶阀居中。使用翻盖外壳的外径

完全居中！

危险！

如果皮瓣之间的位置不当

使用法兰，座圈

转移并被摧毁。

拆下管道的膨胀部分，在阀瓣完全打开的情况下，穿过法兰螺钉

均匀而轻松地拧紧。

检查对应法兰之间阀门的中心位置。

操作翻板几次，在关闭的开关位置，法兰螺钉再次交叉

均匀拧紧下表中的值。

必须检查阀盘是否可以在整个回转角度上自由切换。

安装法兰外壳作为端接件的蝶阀时，自由连接处还设有

固定盲法兰。

德国gefa软密封蝶阀 KG7参数介绍
