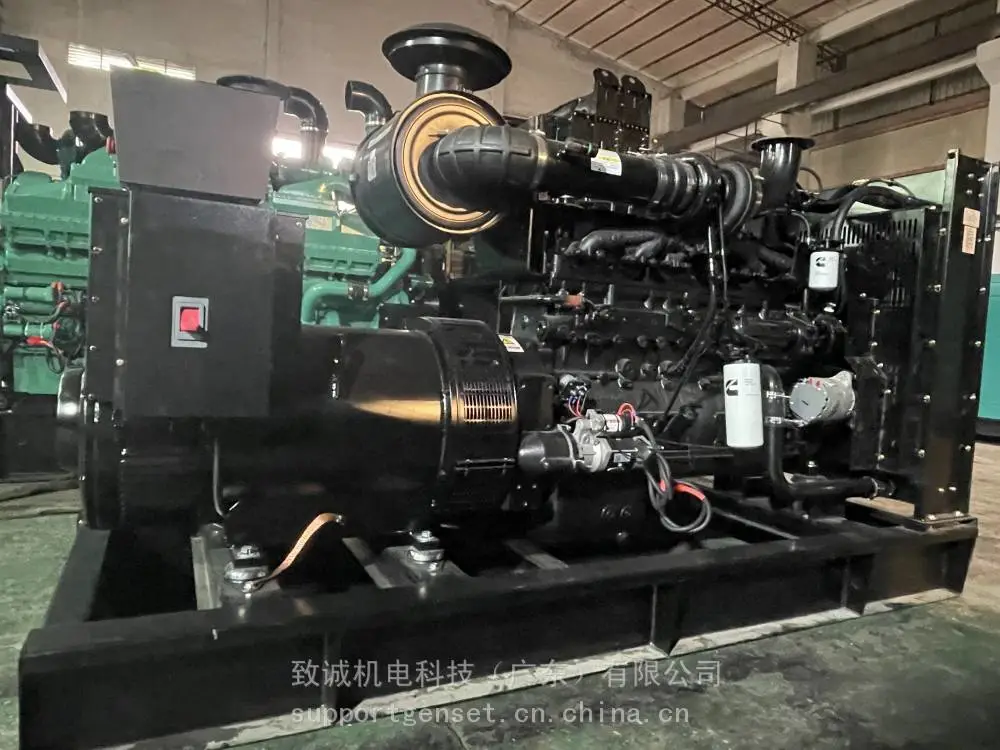

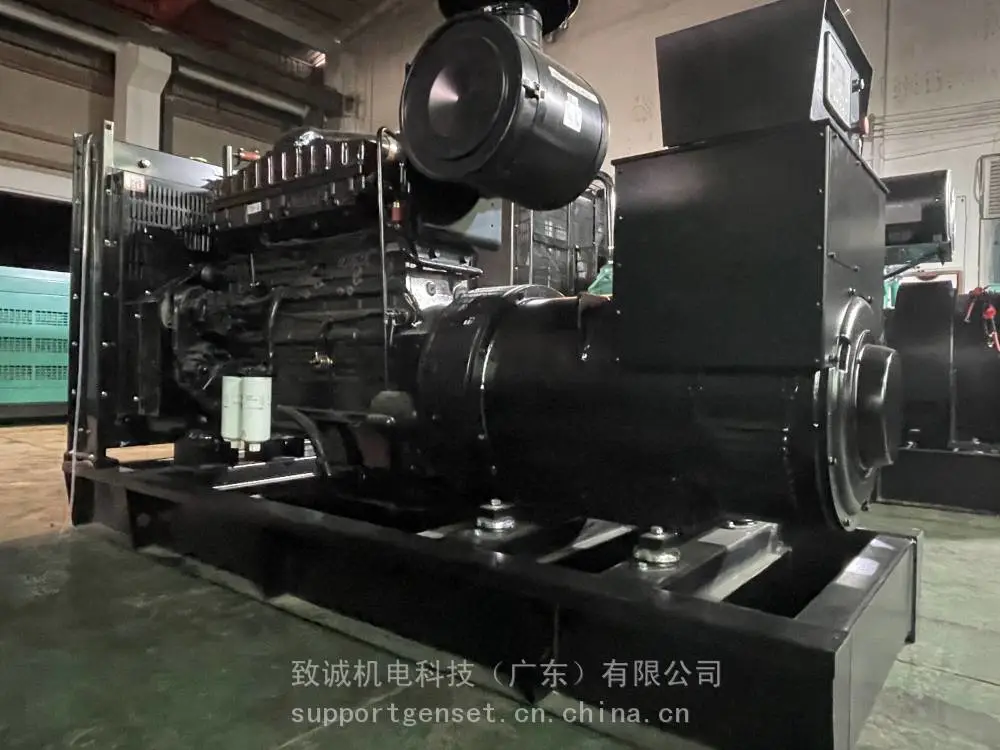

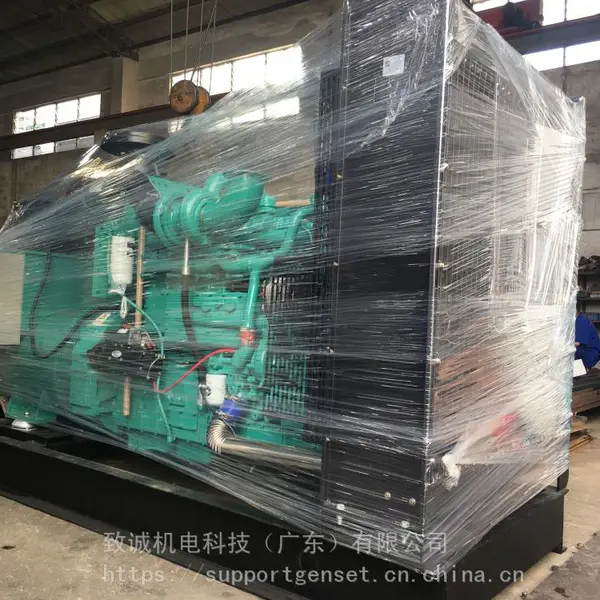

柴油发电机组是一种发电设备，以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械，主要包括三部分：柴油机、发电机和控制系统。

1柴油机的工作原理

柴油机的基本结构由燃烧室组件、动力传递组件、机体和主轴承、配气机构、供油系统和调速器、润滑系统、冷却系统、起动系统构成。柴油机必须经过进气、压缩、膨胀、排气四个热力过程即一个工作循环之后，才能恢复起始状态，使柴油机连续不断地产生机械功。目前，柴油发电机组配置的柴油机都是四冲程柴油机，即柴油机活塞走完四个冲程完成一个工作循环。

2发电机的工作原理

三相同步发电机的结构包括定子和转子两大部分，同步电机的定子又称电枢，包括机座、端盖、电枢铁芯、电枢绕组装置等部件。转子包括转子铁芯、转子（励磁）绕组、风扇、转轴等部件[3]。

同步发电机的主磁场由直流励磁产生，直流电流流经转子线圈，产生磁场。当转子由原动机带动旋转时，气隙中便形成一个转速为 n 的旋转磁场，电枢线圈的导体将不断地被磁力线所切割，产生感应电势，感应电势的有效值为 E。接通负载后，在电枢绕组中流过感应电流，这个交变电流也在发电机的气隙产生一个旋转磁场，这个磁场称为电枢磁场，或称为定子磁场。当主磁场由柴油机拖动旋转到一个新的位置时，电枢磁场也随之旋转到另一个位置。转子会带动电枢磁场以同一转速旋转，两者时间保持同步，故称为同步发电机。如果转子的极对数为 p，则感应电势的频率 f 为：f =pn/60。

由于定子三相绕组在空间的位置是对称的，彼此相差120°电角度，所以，定子绕组切割磁力线时，将产生对称的三相感应电势。感应电势的频率与同步发电机转速成正比，我国规定工频为 50 赫兹，因此，同步发电机的转速与磁极对数之间，严格遵守反比关系，即转速越高，极对数越少，例如：

二极发电机（p=1） n = 3000 转/分；

四极发电机（p=2） n = 1500 转/分；

六极发电机（p=3） n = 1000 转/分；

电动钻机配套的柴油机的转速一般为 1500 转/分，所以柴油发电机组一般选用四极发电机（p=2）。
