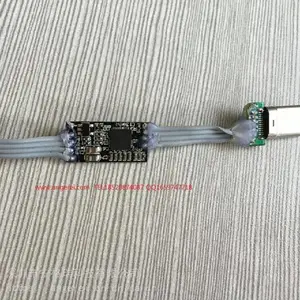

一、SSS1530产品概述

SSS1530是3S高度集成的单芯片USB音频控制器，带有片上振荡器，以节省外部12MHz晶体组件。SSS1530具有立体声16位ADC、立体声16位DAC、耳机驱动程序、5波段硬件均衡器、音频PLL、USB时钟振荡器和USB FS控制器以及PHY。外部24C02~16EEPROM连接为USB VID/PID/产品串、默认增益设置和其他定制功能提供了灵活性。SSS1530提供针对特色USB音频解决方案的***物料清单解决方案。

          SSS1530专业用于USB耳机芯片，专业用于type-c耳机方案、苹果lightning耳机方案，USB耳机（网吧游戏耳机）方案、游戏耳机方案 USB耳机方案, USB麦克风方案, USB喇叭方案, USB音箱方案, USB转录音频到电脑方案,USB话务耳机方案，USB 转IIS方案,USB转SPDIFOUT等产品开发设计当中， 需要详细的专业设计资料可以联系代理商安格瑞科技杨S

   二、SSS1530产品特性

嵌入式USB-FS收发器和控制器

无需外部晶体元件的嵌入式USB 48MHz片上振荡器

带dB线性PGA的嵌入式16位立体声ADC

嵌入式16位立体声DAC

带可变增益调节的耳机放大器

用于单个外部5V操作的嵌入式5V至3.3V和1.8V输出调节器

嵌入式1.8V上电复位

符合USB规范v2.0全速运行

符合USB音频设备等级规范v1.0

支持USB挂起/恢复模式

支持一个控制端点、一个等时输出端点、一个等时输入端点和一个中断输入端点

用于在非活动状态下释放USB总线带宽的备用零带宽设置

用于外部MCU控制的两线串行总线

?音量增大、音量减小、播放静音、录音静音、下一首曲目、上一首曲目、直接用户控制的停止和播放/暂停引脚

音量增大、音量减小、播放静音、下一首曲目、上一首曲目、停止和播放/暂停

支持USB HID进行主机控制同步

支持数字编码器接口，通过EEPROM设置进行音量控制

外部24C02~16串行EEPROM接口，用于供应商特定的USB VID、PID、产品字符串、序列号、默认增益、默认EQ设置、回放/记录启用。

通过HID实现EEPROM写入功能，方便批量生产

支持HID引脚改为GPIO引脚，用EEPROM设置

可通过MCU访问整个EEPROM空间

嵌入式5频段H/W EQ，可从IO引脚选择预设模式

回放和记录功能可独立启用产品功能

通过HID读/写GPIO和MCU接口寄存器

满足应用需求的嵌入式数字混频器

默认支持ADC和DAC启用48KHz

支持固定采样率的I2S接口

数字核心和音频PLL操作为1.8V

3.3V，用于振荡器、ADC/DAC操作

兼容Win XP、Vista、Win 7/8/10和Mac OS X，无需附加驱动程序

?EEPROM附加的一些功能支持，请联系代理商安格瑞科技杨S

按类型和卷盘装运QFN-32（4*4）包装

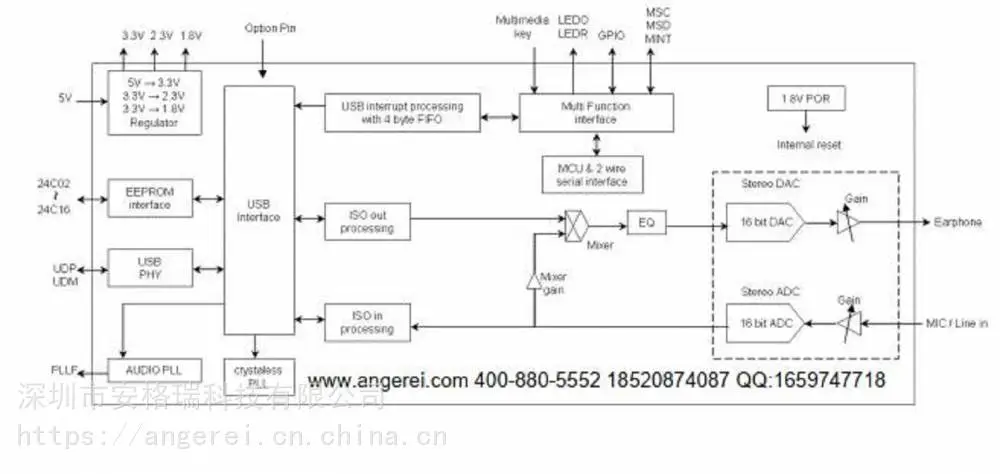

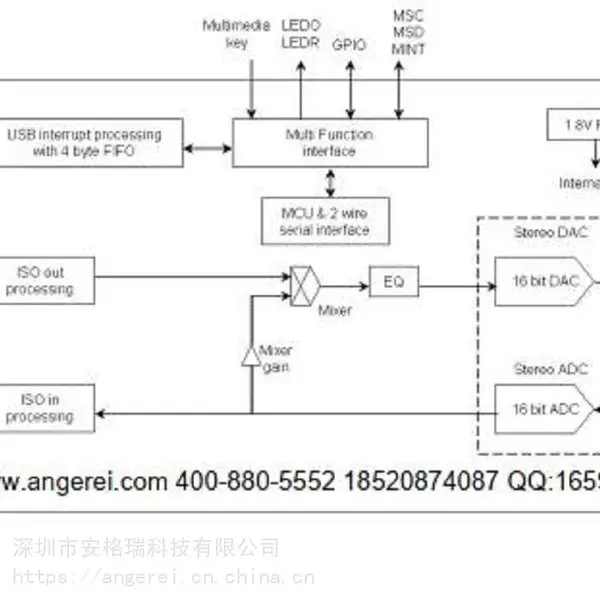

三、SSS1530系统框图

四、 管脚说明

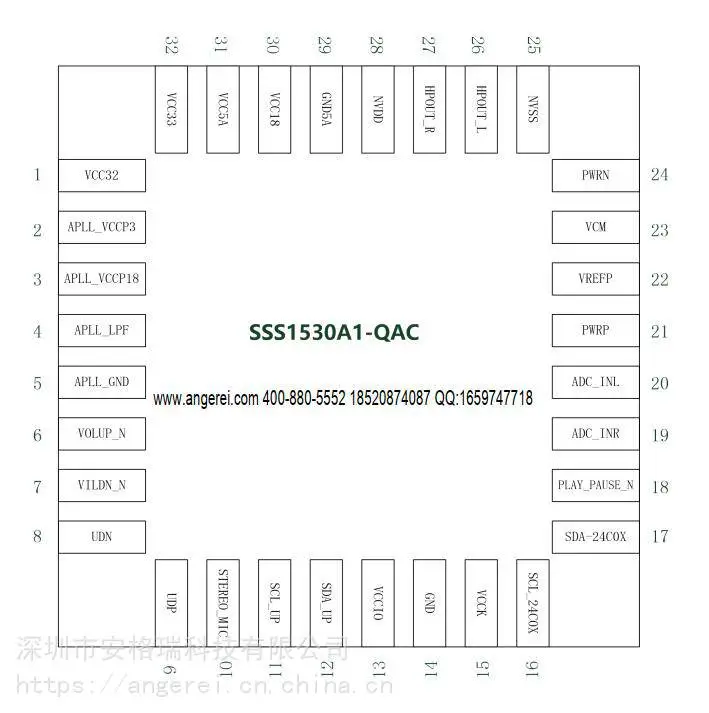

?QFN-32针出图（4*4）

nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

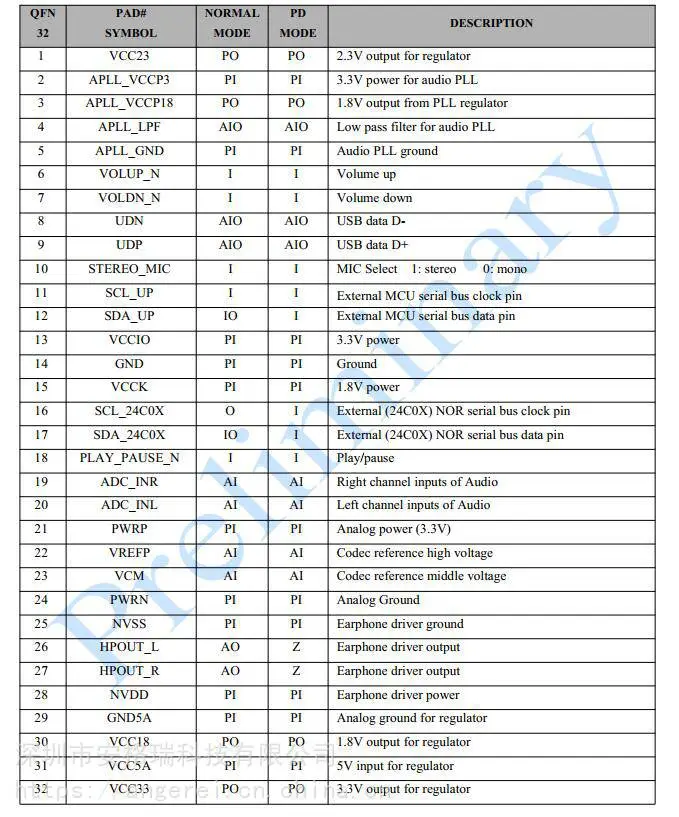

引脚说明
