DS-TMG511-H 海康威视自动挡车器数字道闸 直杆、曲臂杆、栅栏杆可选 直杆2米/3米/4米/5米/6米可选 曲臂杆1.5+1.5米/2+2米/2.5+2.5米可选 栅栏3米/4米/5米可选 蓝白色 方向可调：杆子方向可调节，主机不区分左/右向（默认右向） 行星齿轮 直流变频 快速开闸 多种防砸方式：支持红外，地感，雷达等多种防砸 DS-TMG511-M DS-TMG511-L DS-TMG513-ML DS-TMG513-MR DS-TMG513-LL DS-TMG510-H DS-TMG510-M DS-TMG510-L

DS-TMG51X-X

海康威视停车场出入口用自动挡车器数字道闸

自动挡车器DS-TMG51X-X是用于道路上限制机动车行驶的通道出入口管理设备，现广泛应用于公路收费站、停车场、小区、企事业单位门口，管理车辆的出入并记录过车次数，可通过停车场管理系统实现自动管理，也可以通过手柄/遥控器/按键等多种方式实现起落杆。

型号描述

产品型号功能描述

DS-TMG510-H(2米)数字道闸,直杆2米,0.6s-1.5s三挡可调,全向,默认右向,蓝白色

DS-TMG510-H(3米)数字道闸,直杆3米,0.9s-2.0s三挡可调,全向,默认右向,蓝白色

DS-TMG510-M(4米)数字道闸,直杆4米,1.5s-2.5s三挡可调,全向,默认右向,蓝白色

DS-TMG510-L(5米)数字道闸,直杆5米, 4s-6s三挡可调,全向,默认右向,蓝白色

DS-TMG510-L(6米)数字道闸,直杆6米, 4s-6s三挡可调,全向,默认右向,蓝白色

DS-TMG511-H(1.5+1.5)数字道闸,曲臂杆1.5米+1.5米, 0.9s-2.0s三挡可调,全向,默认右向,蓝白色

DS-TMG511-M(2+2)数字道闸,曲臂杆2米+2米, 1.5s-2.5s三挡可调,全向,默认右向,蓝白色

DS-TMG511-L(2.5+2.5)数字道闸,曲臂杆2.5米+2.5米, 4s-6s三挡可调,全向,默认右向,蓝白色

DS-TMG513-ML(3米)数字道闸,栅栏杆3米, 2.5s-4s三挡可调,左向,蓝白色

DS-TMG513-MR(3米)数字道闸,栅栏杆3米, 2.5s-4s三挡可调,右向,蓝白色

DS-TMG513-ML(4米)数字道闸,栅栏杆4米, 3s-5s三挡可调,左向,蓝白色

DS-TMG513-MR(4米)数字道闸,栅栏杆4米, 3s-5s三挡可调,右向,蓝白色

DS-TMG513-LL(5米)数字道闸,栅栏杆5米, 4s-6s三挡可调,左向,蓝白色

DS-TMG513-LR(5米)数字道闸,栅栏杆5米, 4s-6s三挡可调,右向,蓝白色

DS-TMG511-H 海康威视停车场出入口用自动挡车器数字道闸 DS-TMG511-M DS-TMG511-L DS-TMG513-ML DS-TMG513-MR DS-TMG513-LL DS-TMG510-H DS-TMG510-M DS-TMG510-L 主要特性：

方向可调：杆子方向可调节，主机不区分左/右向（默认右向），场景适应性强

行星齿轮：传动效***，性能稳定

直流变频：快速抬杆慢速落杆，无极调速，运行平稳

快速开闸，zui快可达0.6s（直杆2米），实现快速通行

支持遇阻反弹，开优先保护功能

免学习、按键微调限位位置，调试简单

事件日志记录、方便操作追踪

多种防砸方式：支持红外，地感，雷达等多种防砸

故障码数码管显示、问题定位快捷

多种控制方式：具备升优先功能，支持通过开关量、遥控器、软件命令三种方式控制闸机升降；

手动开闸功能：停电时可以使用工具，使道闸保持开状态；

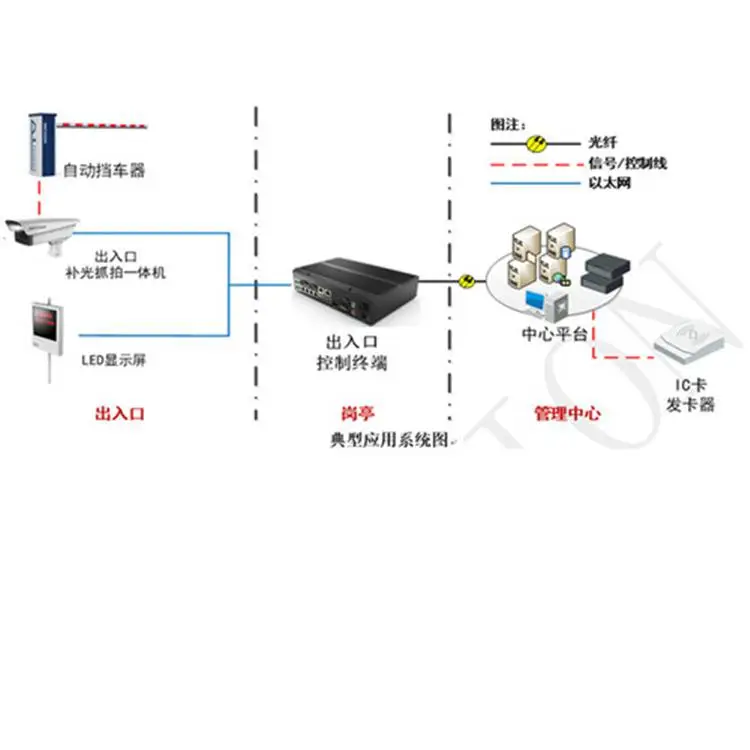

DS-TMG511-H 海康威视停车场出入口用自动挡车器数字道闸 DS-TMG511-M DS-TMG511-L DS-TMG513-ML DS-TMG513-MR DS-TMG513-LL DS-TMG510-H DS-TMG510-M DS-TMG510-L 典型应用：

DS-TMG511-H 海康威视停车场出入口用自动挡车器数字道闸 DS-TMG511-M DS-TMG511-L DS-TMG513-ML DS-TMG513-MR DS-TMG513-LL DS-TMG510-H DS-TMG510-M DS-TMG510-L 技术参数：

      型号

项目DS-TMG510-H(2米)DS-TMG510-H(3米)DS-TMG510-M(4米)DS-TMG510-L(5米)DS-TMG510-L(6米)

道闸类型直杆（小八角杆）直杆（大八角杆）

运行速度抬杆0.6～1.5 秒抬杆0.9～2.0 秒抬杆1.5～2.5秒抬杆4-6秒抬杆4-6秒

zui大杆长2m3m4m5m6m

道闸方向默认右向            默认右向默认右向默认右向默认右向

      型号

项目DS-TMG511-H

(1.5+1.5)DS-TMG511-M

(2+2)DS-TMG511-L

(2.5+2.5)DS-TMG513-ML(3米)DS-TMG513-MR(3米)

道闸类型90°曲臂杆栅栏杆

运行速度抬杆0.9～2.0 秒抬杆1.5～2.5秒抬杆4-6秒抬杆2.5～4 秒抬杆2.5～4 秒

zui大杆长1.5m+1.5m2m+2m2.5m+2.5m3m3m

道闸方向默认右向            默认右向默认右向左向右向

      型号

项目DS-TMG513-ML(4米)DS-TMG513-MR(4米)DS-TMG513-LL(5米)DS-TMG513-LR(5米)\

道闸类型栅栏杆

运行速度抬杆3～5 秒抬杆3～5 秒抬杆4～6秒抬杆4～6 秒

zui大杆长4m4m5m5m

道闸方向左向右向左向右向

工作环境

温度-30℃～+70℃；

防护等级IP54

输入电压220VAC+10%

电机类型直流电机

运行噪声60分贝

电机功率300W

接口1组手柄控制接口

1组开/关到位输出接口

1组开/关/停控制信号接口

1组LED指示灯模块控制接口

1组红外/地感防砸信号接口

1组保护接口（外接压力电波等保护设备）

1组485控制接口

机箱材质冷轧钢

DS-TMG511-H 海康威视停车场出入口用自动挡车器数字道闸 DS-TMG511-M DS-TMG511-L DS-TMG513-ML DS-TMG513-MR DS-TMG513-LL DS-TMG510-H DS-TMG510-M DS-TMG510-L 外形尺寸图：
