直流电压梯度检测仪

石家良：13811798260

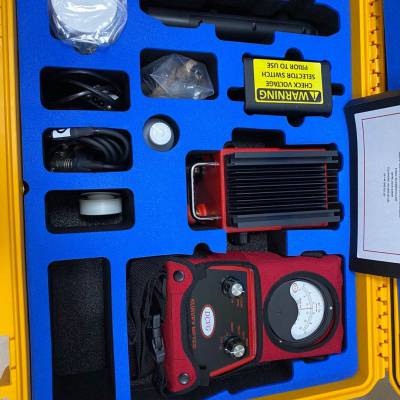

英国DCVG直流电压梯度检测仪的技术原理

在被检测管线上施加直流电源时（与管道上施加阴极保护类似），电流可以通过有抵抗力的土壤到达有防腐层破损的金属管道处，就会产生电压梯度。一般来说，破损越大，电流和电压梯度也会越大，以此来确定破损的尺寸、严重程度、形状、腐蚀原因等。

·  仪器轻便、操作简单, 利用管道已有的阴极保护或临时阴极保护便可实施检测；

·  可以确定大直径管道中防腐层破损在管道环向的大概位置，并确定防腐层破损的大概形状；

·  能够确定防腐层缺陷的严重程度和受保护程度；

·  可以检测各种材料防腐层的管道检测，例如沥青防腐、3层PE防腐等；

·  可以应用在任何电解液中，例如：土壤、河水、海水、冰/雪等；

·  能够检测复杂管网，例如：城市管网、工厂和储油库等；

·  可以鉴定埋地管道沿线的阴极保护系统***程度，确定阴极保护系统的有效距离；

·  采用通断的直流信号，不会由于交流信号产生的感应信号而发生误检、误判；

·  现场判定防腐层破损点的腐蚀活性，为防腐层维修方案提供准确的数据支持。

英国DCVG直流电压梯度检测仪的技术参数

埋地管道外壁腐蚀ECDA评估系统所使用的设备及技术

1、DCVG直流电压梯度检测仪

DCVG直流电压梯度检测仪可对埋地钢制管道防腐层进行非开挖测试，在地面上就可以实时确定防腐层破损点的位置，评估破损点的严重程度和级别；能够快速确定防腐层破损点的腐蚀活性及制定维护计划。

技术原理在被检测管线上施加直流电源时（与管道上施加阴极保护类似），电流可以通过有抵抗力的土壤到达有防腐层破损的金属管道处，就会产生电压梯度。一般来说，破损越大，电流和电压梯度也会越大，以此来确定破损的尺寸、严重程度、形状、腐蚀原因等。

2、CIPS密间隔管地电位检测仪

CIPS密间隔管地电位检测仪可对埋地管道非开挖测试，在地面上直接获得管线上每一点的真实保护电位（断电电位）和位置信息，评价埋地管道阴极保护效果的有效性和杂散电流的大概位置。与DCVG直流电压梯度检测仪匹配使用，可全面评估埋地管道防腐层和阴极保护效果的综合结果。

技术原理CIPS密间隔管地电位检测仪在GPS同步卫星的模式下，使用连接在测试桩上的漆包线沿着管线方向，测量并记录被检测埋地管道的通电电位、断电电位和GPS信息，以此评估整条管道阴极保护效果的有效性。断电电位是阴极保护的真实保护电位，是消除土壤IR降的有效电位，根据标准断电电位应处于-0.85—-1.25V之间。

3、PCMx管道防腐层检测仪

PCMx管道防腐层检测仪对埋地管道进行预防性维护，延长埋地管道的使用寿命，并在早期发现侵蚀。PCM +管道防腐层检测系统包括一个便携式发射机及手持式接收机：发射机和CPS站点连接，可以向管道施加一个特殊的近直流信号；接收机可以在30公里（19英里）的范围内定位这种特殊信号来识别管道的位置和深度。

4、DL-1杂散电流检测仪

DL-1杂散电流检测仪是由美国TR公司研发，具有4个独立测量通道，可同时测量管地直流电位、地电位梯度、管地交流电位、管道与排流地床之间直流电流、管道与排流地床之间交流电流等管道杂散电流信息。DL-1杂散电流检测仪抗干扰能力强（每个通道的阻抗高达200兆欧姆），每个通道每秒可采集数据1000个，可连续采集24小时，可全面捕捉管道运行中的任何异常信号。
