一、开发说明

精密高频工业读写器RS232 Modbus RTU自动化装配线RFID标签读写头CK-FR01-B01提供SDK开发包，开发手册、PLC通信例程，如有开发问题，欢迎来电咨询。

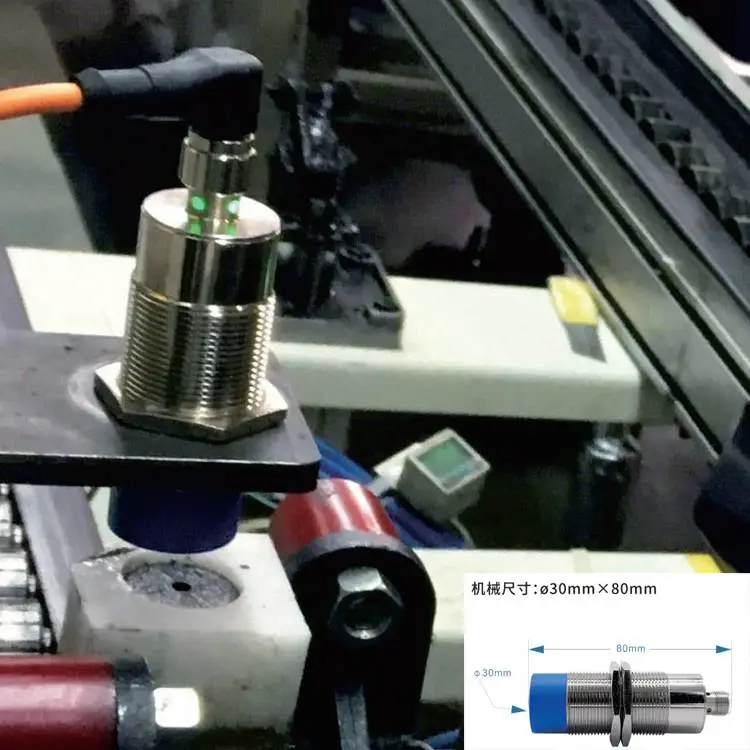

1、CK-FR01-B01产品尺寸与外部电气图：

2、CK-FR01-B01通信连接

 迷精密高频工业读写器RS232 Modbus RTU自动化装配线RFID标签读写头CK-FR01-B01是基于RS232、MODBUS通信协议的高频读卡器，可支持多台读卡器联网工作，最多可同时在总线上挂载多台CK-FR01-B01。

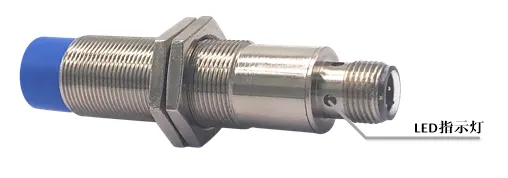

2.1、LED指示灯

LED指示灯：标签检测指示灯

读卡器工作过程：

       读卡器接上电源后，读卡器进入自动调谐状态并进行自检，自检成功后绿色LED闪烁，随后进入工作状态，指示灯熄灭。读卡器检测到RFID标签存在时，绿色LED长亮。

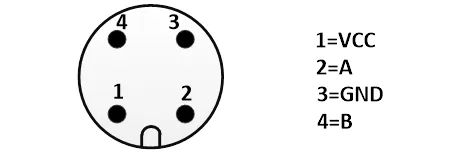

 2.2、 接线说明

CK-FR01-B01接线端子定义如下：

CK-FR01-B01:

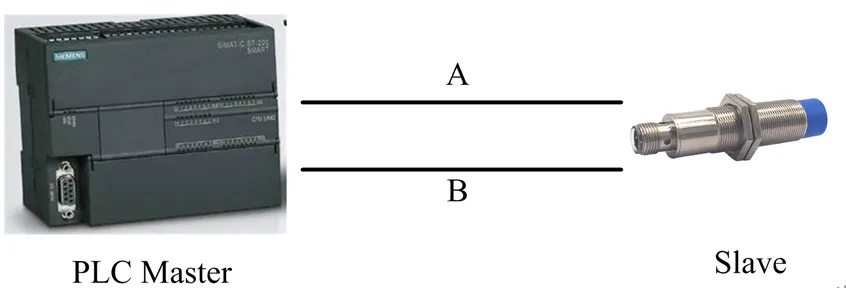

 2.3、CK-FR01-B01单机接线图

CK-FR01-B01单机工作时，接线如下：

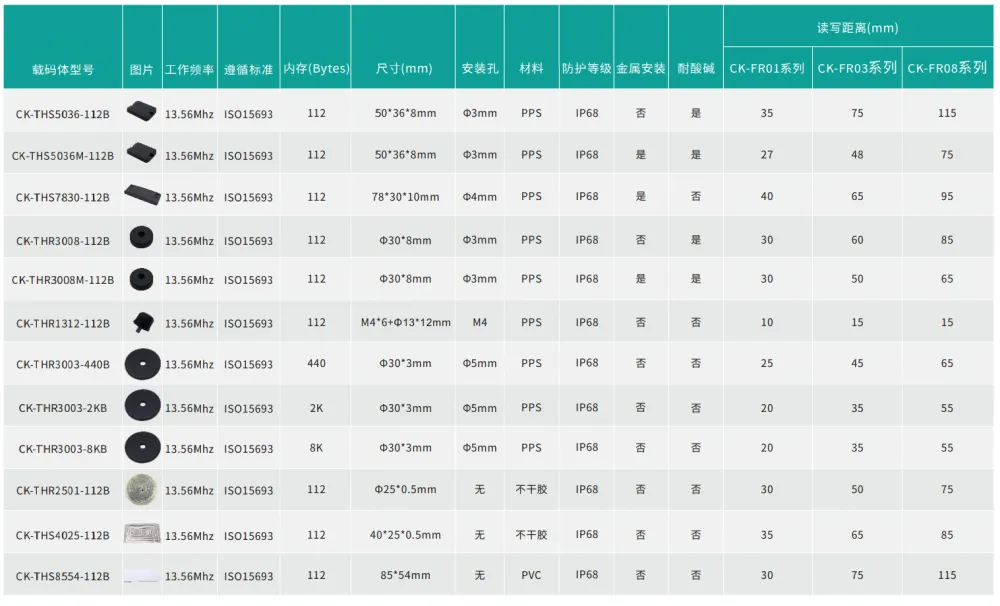

3、配件：高频载码体工装盘RFID标签选型与读距说明：

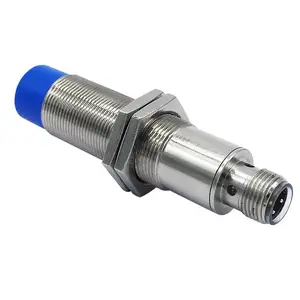

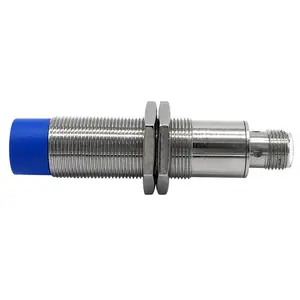

二、产品描述

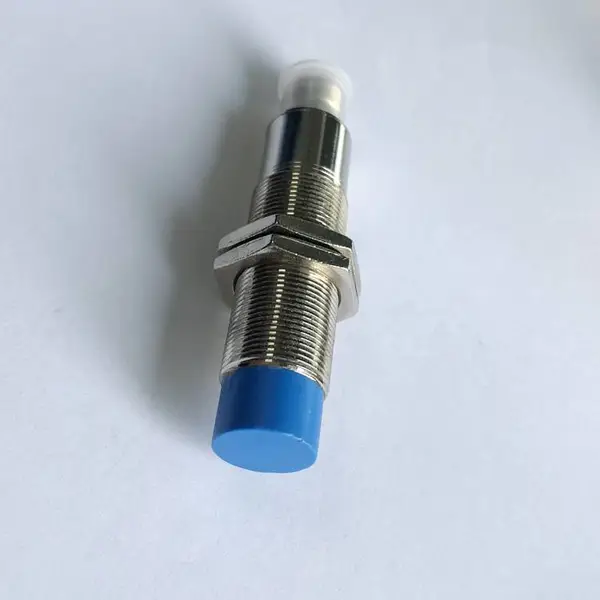

      精密高频工业读写器RS232 Modbus RTU自动化装配线RFID标签读写头CK-FR01-B01是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合***15693***协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

       精密高频工业读写器RS232 Modbus RTU自动化装配线RFID标签读写头CK-FR01-B01自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力,具有接收灵敏度高、性能稳定、可靠性强等特点。

       精密高频工业读写器RS232 Modbus RTU自动化装配线RFID标签读写头CK-FR01-B01的通讯接口为RS232(Modbus RTU)工业总线型接口，方便用户接入不同的控制系统中，广泛应用于刀具管理、机械手数据采集、半导体自动化生产线，动力锂电池生产线，汽车产线等。汽车撑杆装配线、汽车刹车片加工产线，空调装配线，散热扇自动测试线、精密刀具管理、发动机装配线、部件组装线、压缩机产线、智能灯装配线、注塑车间智能配送、周转箱自动识别与分流、AGV小车、物流，仓储管理，过程控制，机械臂站点控制等领域。

三、产品特征

◆  工作电压：DC 24V；

◆  功耗：0.7W;

◆  电路保护：带极性接反保护；

◆  工作频率：13.56MHZ；

◆  协议标准：***15693;

◆  支持标签类型：I-CODE2、I-CODE SLI；

◆  读卡距离：0~40mm(跟标签性能有关)；

◆  通信接口：RS485；

◆  通信协议：工业MODBUS RTU通信协议；

◆  工作湿度：10－90% RH；

◆ 工作温度：-25℃－+85℃；

◆ 防护等级：IP-67;

◆ 外壳材质：ABS+铝合金。

四、产品参数

物理及环境特性：

电气参数指标：

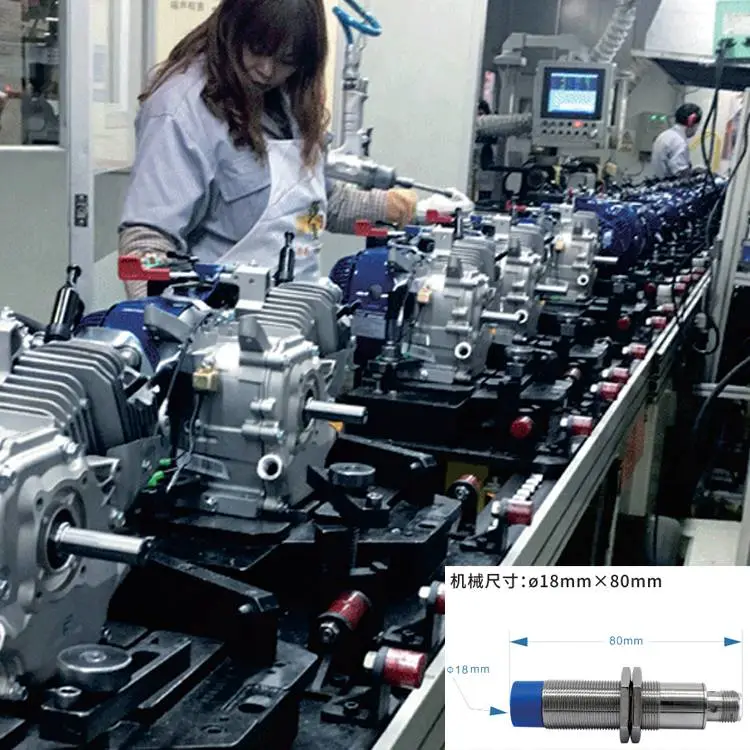

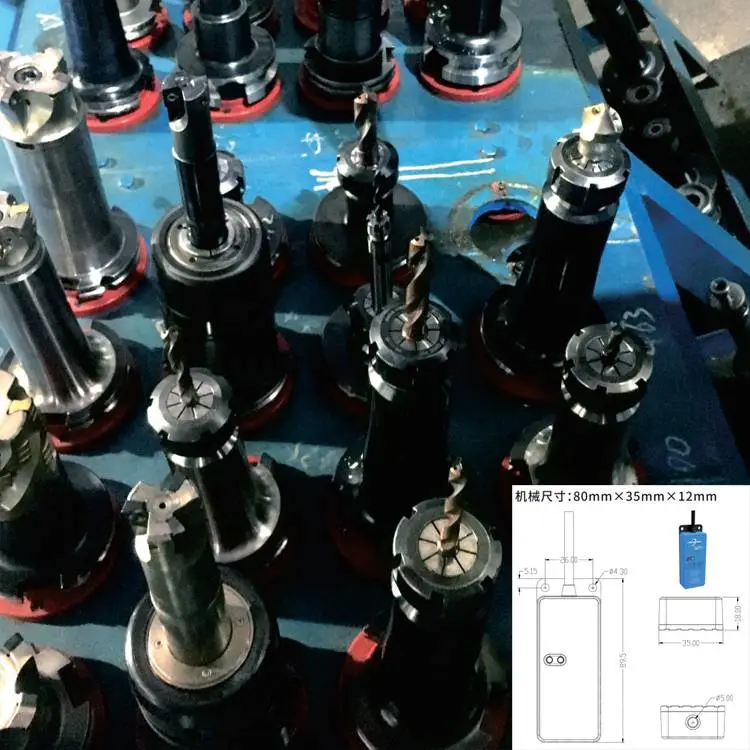

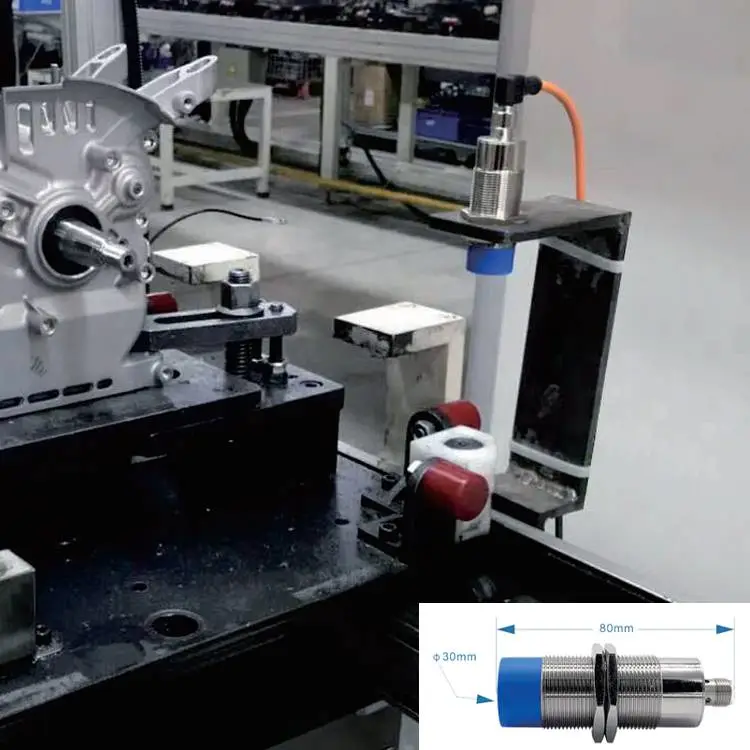

应用领域
刀具管理、机械手数据采集、半导体自动化生产线，动力锂电池生产线，汽车产线等。汽车撑杆装配线、汽车刹车片加工产线，空调装配线，散热扇自动测试线、精密刀具管理、发动机装配线、部件组装线、压缩机产线、智能灯装配线、注塑车间智能配送、周转箱自动识别与分流、AGV小车等领域
