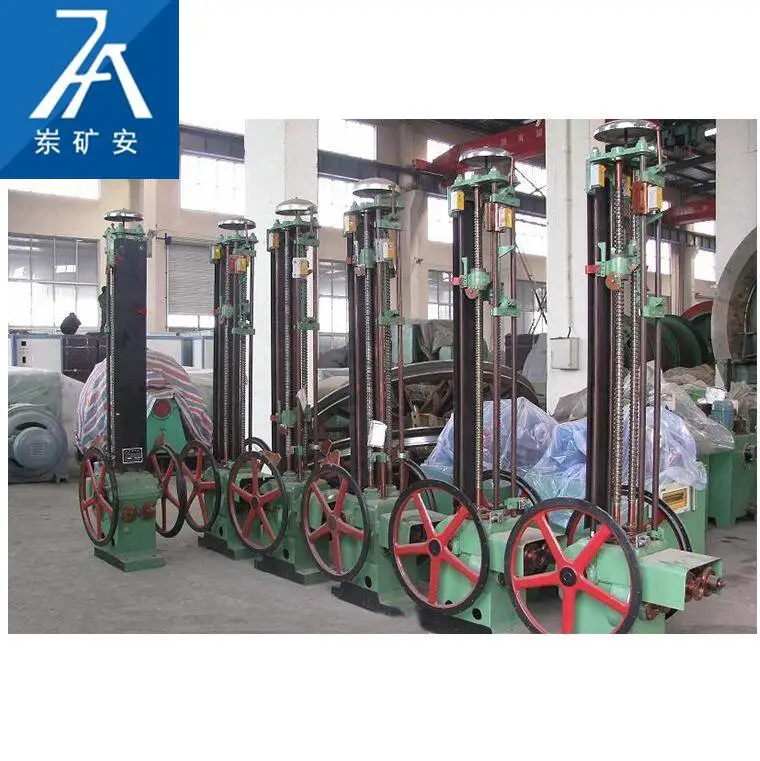

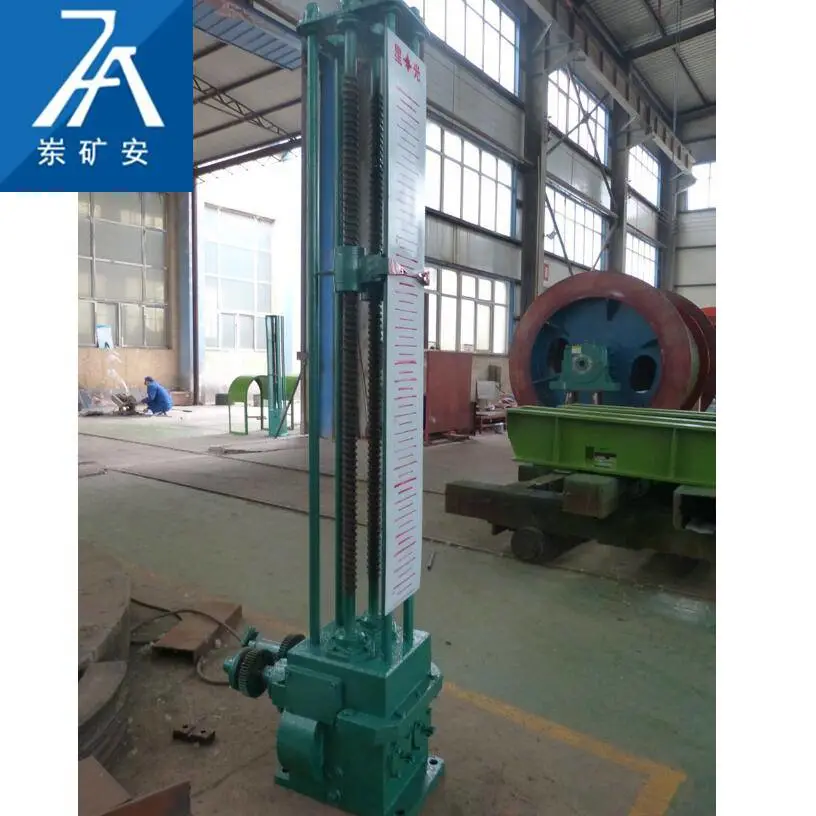

单绳牌坊式深度指示器由两部分组成，一部分是与提升机主轴轴端成直角连接的传递运动的装置，即牌坊式深度指示器传动装置，
另一部分是深度指示器，两者通过联轴器相连。

提升机主轴的旋转运动由传动装置传给深度指示器，经过齿轮对传给丝杠，使两根垂直丝杠以互为相反的方向旋转。当丝杠旋转时，带有指针的两个梯形螺母也以互为相仿的方向移动，即一个向上，一个向下。丝杠的转数与主轴的转数成正比，因而也与容器
在井筒中位置相对应，因此螺母上指针在丝杠上的位置也与之相对应，通过指针便能准确的指出容器在井筒中的位置。

梯形螺母上不仅装有指针，而且还有装有制子和碰铁，当提升容器接近井口卸载位置时，制子带动信号拉杆上的销子，将信号拉杆渐渐抬起，同时销子在水平方向也在移动，当达到减速点是销子脱离制子下落，装在信号拉杆上的撞针敲击信号铃，发出减速信号，在信号拉杆旁边的立柱上固定有一个减速极限开关，当提升容器达到一定位置时，信号拉杆上的碰铁减速器开关的滚子进行减速，直至停车。若提升机发生过卷，则梯形螺母上的碰铁将把过卷极限开关打开，进行安全制动。
