KecJitWeb系统说明

一．          简介

KecJitWeb系统是一套生产电子看板管理系统，配套武汉科辰电子科技有限公司生产的生产管理电子看板使用。KecJitWeb系统采用B/S结构，后台使用SQLServer数据库，客户端的访问不分系统，不用安装任何专门的软件，使用常用的浏览器就可直接操作。

二．          使用说明

1.             进入系统

在客户端计算机上打开浏览器（本文以IE为例），在浏览器地址栏中输入服务器IP地址（建议收藏地址），进入系统

 “查询与监看”和“统计与报表”可以直接访问，无需登陆。

2.             首页

首页为欢迎页面，是一个硬件结构示意图，无具体操作内容。

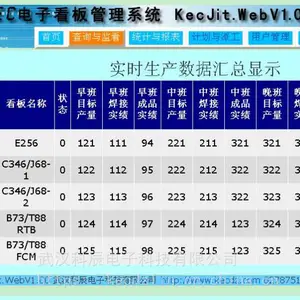

3.             查询与监看

查询与监看，用于查看生产实时数据（数据是有由服务器与电子看板通讯后上传获得，并保存到数据库中，一般查看的数据会比电子看板上的数据滞后几秒到几十秒，并非实时的数据，可通过“数据获取时间”确认数据的准确时间）。查询与监看分“数据汇总显示”和 单个看板 详细显示。点击“数据汇总显示”，数据以表格形式显示所有看板的信息。点击左边 看板名称 ，详细显示该看板的数据。

4.             统计与报表

点击“统计与报表”主菜单进入，基础版有6个子项，分别是“历史数据查询”、“历史数据管理”、“产量趋势曲线”、“产量达成统计”、“状态趋势曲线”和“状态时长统计”。默认进入“历史数据查询”。

历史数据查询

A.              点击 看板筛选 的下拉列表框，从列表框中选择需要查询的看板。点选 看板筛选 前的小方框，小勾表示选中，如果不选中将列出全部看板的数据。（该小方框默认是选中的，在选择较大时间段范围查询时，选中一个看板，以免数据量过大导致死机。）

B.              根据需要输入 日期范围 的起始值，点选 日期范围 前的小方框，小勾表示选中，如果不选中将列出全部时间段的数据。操作时选中时间段，以免数据量过大导致死机。

C.              点击 按筛选规则列出数据 按钮查看数据。

历史数据管理

历史数据管理 与 历史数据查询 基本相同，只是多了“删除筛选出的数据”和“直接清空全部历史数据”两个按钮，查询的操作方式也与历史数据查询页相同。而在点击“删除筛选出的数据”按钮后，将在数据库中删除掉筛选出来的数据，点击“直接清空全部历史数据”按钮后将在数据库中删除所有历史数据，这两种删除方法删除的数据均不能恢复，需要谨慎使用，在不确认数据是否确实能删除的情况下，先做数据备份。在不需要对数据进行改变时尽量使用 历史数据查询 页进行数据查看。

产量趋势曲线

产量趋势曲线，统计的是一个看板对应的产品在***的10天内的产量趋势，操作流程：

A.              在日历表中选择一个起始日期，如图是：2011年12月10日。

B.              在 看板筛选 下拉列表框中选择一个看板。

C.              点击 预览统计数据 将列出***10天内的生产数据，如下图：

D.              如果需要生产报表点击“生成统计报表”，根据系统提示，点击“保存（S）”将报表保存到***位置。

E.                打开保存的文件查看报表。

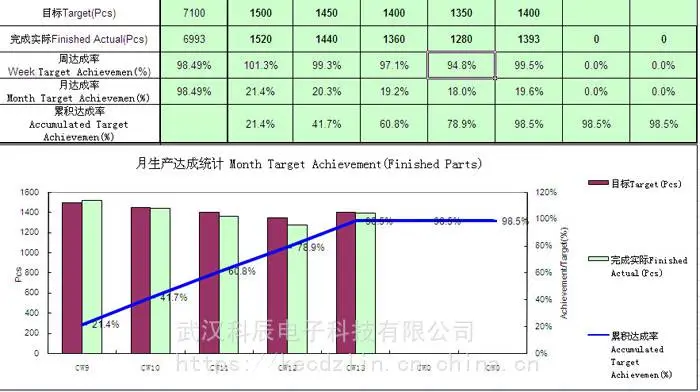

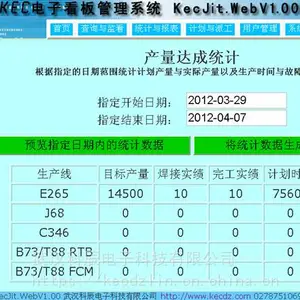

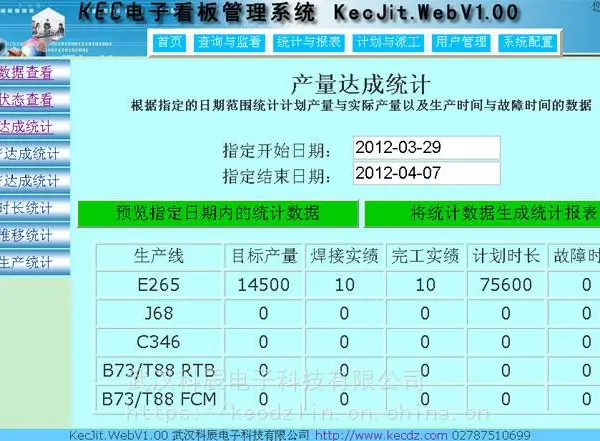

产量达成统计

产量达成统计 统计的是系统中所有看板在***时间段内的产量达成信息。

操作流程：

A.              输入要统计的时段范围；

B.              点击 预览时段范围内的统计数据 查看数据；

C.              如果需要生产报表点击“将统计数据生成统计报表”，根据系统提示，点击“保存（S）”将报表保存到***位置。

D.              打开保存的文件查看报表。

状态趋势曲线

状态趋势曲线 统计的是一个看板在***的10天内的所有状态各占的比例，操作流程（详细的流程参考产量趋势曲线）：

A.              选择起始日期；

B.              在 看板筛选 下拉列表框中选择一个看板；

C.              点击 预览统计数据 将列出***10天内的生产数据，如下图（表中的数据单位是 分钟）：

D.              点击“生成统计报表”，打开保存的文件查看报表。

状态时长统计

状态时长统计 统计的是系统中所有看板在***时间段内的一种状态的时长占用信息。看板筛选 与 按照筛选规则浏览数据 用于浏览数据库中的状态数据值，统计操作时 看板筛选 无效，输入适当的筛选条件后点 按照筛选规则浏览数据 按钮，查看状态数据值，一般用于查看状态改变的时刻

时长统计操作流程（详细的流程参考 产量达成统计）：

A.              输入时段范围；

B.              选择状态类型；

C.              点击 预览时段范围内的统计数据 按钮预览数据；

D.              点击 将统计数据生成统计报表，打开保存的文件查看报表。

5.             计划与派工

计划与派工需要一定的权限才能进入，需要先登录系统，登录方式：

A.              点击某项功能，如果当前用户不具备相应权限系统会自动进入登录页面；

B.              任何时间点击页面右上角的登录标签，进入登录页面；

输入用户名和密码，点击 登录 进入系统。用户名和密码请向管理员索取。用户正确登录后，页面右上角有用户名显示。，离开电脑时点击 注销 标签可手动注销用户。系统在所有页面关闭后用户自动注销用户（如果登录时勾中 下次记住我 系统延时30分钟后注销用户）。用户虽然开启页面，但30分钟内没做任何操作，用户自动注销。

有相应权限的用户登录系统后，点击 计划与派工 主菜单进入计划与派工页面，并直接进入 手动派工页面：

手动编排计划

A.              点击看板名称标签，系统根据看板结构列出相应输入框；

B.              请选择计划执行的模式；

在下拉列表框中有 立即执行 和 按输入的时刻定时执行 两个选项，

选择 立即执行 在计划保存后会立即将计划信息发送到看板，如果选择 按输入的时刻定时执行 计划信息将会在***的时刻发送给看板。

C.              输入计划执行的时刻，如果执行模式为 立即执行 该项无效，当执行的模式为 按输入的时刻定时执行 时，输入该项的时间值为计划执行的时刻；

D.              各单元的设置 主要分数码和点阵两种单元，如：截图中的 计划产量 目标产量 实际产量 当前差异 均为数码单元，机种型号 为点阵单元（也叫文字单元）。

数码单元的设置：

如图，数码单元的操作类型有6种，分别为：保持不变 仅赋值 赋值后运行 赋值后暂停 进入暂停 开始运行。

保持不变，有时仅仅需要改变其他单元的值，该单元选择保持不变，计划执行时该单元不做任何改变；

仅赋值 该单元的值改变，但是运行还是暂停的状态不改变；

赋值后运行 该单元的值修改并同时进入运行状态。

赋值后暂停 该单元的值改变并进入暂停状态，停止计数，节拍等；

进入暂停 该单元的值不做任何改变，进入暂停状态；

开始运行 该单元的值不做任何改变，取消暂停状态，启动节拍 计数等相应的功能。

选择相应的操作类型后，如果是有值需要改变的，在对应的输入框中输入数值。

点阵单元的设置：

如图，点阵单元的操作类型有2种，分别为：保持原文字 显示新文字。

保持原文字 计划执行时，点阵单位上的文字不做任何改变；

显示新文字 计划执行时，点阵单位上的文字将改变为新输入的文字，文字直接输入到对应的文字输入框。

E.               点击 保存计划数据 ，页面显示，计划保存成功。

时段模式导入

时段模式 主要是针对一些班次在生产过程中的一些固定休息时段的管理。比如，某生产线早班固定10:00到10:30休息，将该时段导入到系统中后，每天10:00开始该线的节拍和计数会自动暂停，到10:30时自动取消暂停，继续开始节拍或计数。

操作流程：

A.              编辑时段文件，时段文件使用excel的格式文件，编辑时先打开模板文件，在表格对应位置输入相应的数据，然后保存。

表格结构简介：

类型号：用一个***数值表示，一般比如是一天三个班的***班，可以表示为：31。

时段数：表示该类型有几个时段，比如：该班一共有3个休息时段，则输入数值3.

休息时段n：表示休息时段的起始位置

B.              文件导入，点击 浏览 按钮，在 选择文件 对话框中选择刚才编辑好的时段文件，点击 打开 按钮，在 浏览 按钮左边的文字框中能看到刚才选择的文件。点击"确认***文件 浏览文件内容"按钮，页面将显示文件信息。

C.              检查显示的信息无误，点击"时段内容正确 数据保存到服务器"按钮，页面提示，数据将导入服务器。

时段模式调整

时段模式调整 是对导入的时段进行一些管理调整操作，通过选择一个时段类型，点击"按筛选规则列出计划"按钮，浏览时段信息：

点击表中 删除 标签，可直接删除该条信息；

点击表中 编辑 标签，可直编辑该条信息；

输入相关信息后点击 更新 标签保存修改的信息，点击 取消 标签可取消编辑，返回预览模式。

点击 删除筛选出的计划 按钮，可删除表中列出的信息。

点击 直接清空全部计划 按钮，直接删除全部的时段信息。

班次计划导入

班次计划导入是系统最常用的功能之一，用于将生产计划导入到系统中。导入流程：

A.              编辑计划文件，文件使用excel的格式文件，编辑时先打开模板文件，在表格对应位置输入相应的数据，然后保存。

表格结构简介：

导入范围：用一个***数值范围表示，如图中的6-10表示导入表中第6到第10条数据。

看板名称：该列主要用于记忆，不会被导入到系统中；

编号：该列***计划数据对应的看板编号；

开始日期 结束日期：这两列***计划执行的起止日期范围；

班次：该列***看板在计划范围内有几个班次，2就指两个班，这时后面也只取 计划1    起止时间1 计划2 起止时间2两组数据；

计划n：第n个班的计划值；

起止时间n：第n个班的起止时间范围；

B.              文件导入，点击 浏览 按钮，在 选择文件 对话框中选择刚才编辑好的计划文件，点击 打开 按钮，在 浏览 按钮左边的文字框中能看到刚才选择的文件。点击"确认***文件 浏览文件内容"按钮，页面将显示文件信息。

C.              检查显示的信息无误，点击"计划内容正确 保存为计划数据"按钮，页面提示，数据导入到服务器。

班次计划调整

班次计划调整 是对导入的计划进行一些管理调整操作，通过选择一个看板和日期范围，点击"按筛选规则列出计划"按钮，浏览时段信息：

点击表中 删除 标签，可直接删除该条信息；

点击表中 编辑 标签，可直编辑该条信息；

输入相关信息后点击 更新 标签保存修改的信息，点击 取消 标签可取消编辑，返回预览模式。

点击 删除筛选出的计划 按钮，可删除表中列出的信息。

点击 直接清空全部计划 按钮，直接删除全部的计划信息。

6.             用户管理

添加用户

在注册新账户的窗口中输入相关信息，点击 创建用户 按钮；

本系统用户的权限通过角色来确认，需要***一个角色给用户，在相应的角色前点小勾即可。点击 下一步 按钮；然后点击 完成 即可。

删除用户

在下拉列表框中选择一个用户，点击 删除 按钮即可。

删除用户

输入相应信息，点击 更改密码 按钮即可。

7.             系统配置

系统配置 是系统调试和初始化时需要的特定操作。并且和硬件结构相关，用户如果不是对系统非常了解请不要自行修改里面的数据。

用户在厂家指导下进行相关配置时需要严格按照流程操作，以免造成系统运行异常。

看板类型

看板类型，用于***一类看板的结构，一般出厂时厂家会根据结构做好设置。用户可以根据编辑 删除 新建 标签做对应的操作。

看板信息

系统中的看板信息，用户可根据编辑 删除 新建 标签做对应的操作。

数据管理

用于备份或清除相关数据
