杭荣ZX-PPDP1洗煤厂用 不带模块总线跑偏开关

产品说明：

跑偏开关是用于检测带式输送机输送带跑偏量的产品，对于输送带在出现跑偏的情况下起到自动baojing和停机的一种anquan保护装置。

跑偏开关有两级角度，一般常用的是：yiji角度为：10、12、20.二级角度为：30、35、45.

分类：

跑偏开关有普通型的、接线腔型、地址编码的。

普通型的就是以上所说两级跑偏开关；

接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔，现场控制电缆可直接接入接线腔，电缆接头受潮、虚连造成的故障。

地址编码型跑偏开关是在普通跑偏开关的基础上ronghe了XLline现场总线技术，实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况，解决了工人寻找故障点所带来的不便。

地址编码型两级跑偏开关与综合保护仪（wang关）通过XLline现场总线方式连接，*大支持128个地址，且同一地址可多个开关同时使用，其*大特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。

XLline现场总线*终可实现与各大厂家PLC和计算机接口灵活链接。

产品特点：

1、采用防尘材料压铸壳体，强度、重量轻

2、外壳防水，可在恶劣的环境中长期工作。

3、触点容量大、动作灵敏，可靠。

检修流程：

1、开关成对安装于皮带机两侧，立辊与皮带带边垂直，位置应该处于FM2035跑偏开关立辊的35mm-45mm之间（从下至上）。立辊和皮带边的距离应在50~100mm。如有偏差，请调整。

2、检查跑偏开关外面螺栓有无松动和缺少现象。

3、检查开关密封性是否完好，内部是否出现积水、潮湿、锈蚀等现象，如有应重新紧固，或Lian系我公司维修和更换新的跑偏开关。

4、跑偏开关光洁度，是否出现掉漆、锈蚀等现象。如有应进行清洁和重新喷漆。

5、确保开关铭牌清晰完整。

6、确保开关接线处紧固。

7、确保跑偏开关电缆完好无破损，如有，需要更换。

皮带输送机常见故障：皮带跑偏

为解决这类故障重点要注意安装的尺寸精度与日常的维护保养。皮带跑偏的原因有多种，需根据不同的原因区别处理。

1 .调整承载托辊组 皮带机的皮带在整个皮带输送机的中部跑偏时可调整托辊组的位置来调整跑偏；在制造时托辊组的两侧安装孔都加工成长孔，以便进行调整。具体调整方法，具体方法是皮带偏向哪一侧，托辊组的哪一侧朝皮带前进方向前移，或另外一侧后移。

2.安装调心托辊组。调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等其原理是采用阻挡或托辊在水平面内 方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。一般在皮带输送机总长度较短时或皮带输送机双向运行时采用此方法比较合理，原因是较短皮带输送机更容易跑偏并且不容易调整。而长皮带输送机好不采用此方法，因为调心托辊组的使用会对皮带的使用寿命产生一定的影响。

3. 调整驱动滚筒与改向滚筒位置。驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。因为一条皮带输送机至少有2到5个滚筒，所有滚筒的安装位置必须垂直于皮带输送机长度方向的中心线，若偏斜过大必然发生跑偏。其调整方法与调整托辊组类似。对于头部滚筒如皮带向滚筒的右侧跑偏，则右侧的轴承座应当向前移动，皮带向滚筒的左侧跑偏，则左侧的轴承座应当向前移动，相对应的也可将左侧轴承座后移或右侧轴承座后移。尾部滚筒的调整方法与头部滚筒刚好相反。调整方法。经过反复调整直到皮带调到较理想的位置。在调整驱动或改向滚筒前好准确安装其位置。

4. 张紧处的调整。皮带张紧处的调整是皮带输送机跑偏调整的一个非常重要的环节。重锤张紧处上部的两个改向滚筒除应垂直于皮带长度方向以外还应垂直于重力垂线，即***其轴中心线水平。使用螺旋张紧或液压油缸张紧时，张紧滚筒的两个轴承座应当同时平移，以***滚筒轴线与皮带纵向方向垂直。具体的皮带跑偏的调整方法与滚筒处的调整类似。

5. 转载点处落料位置对皮带跑偏的影响。转载点处物料的落料位置对皮带的跑偏有非常大的影响，尤其在两条皮带机在水平面的投影成垂直时影响更大。通常应当考虑转载点处上下两条皮带机的相对高度。相对高度越低，物料的水平速度分量越大，对下层皮带的侧向冲击也越大，同时物料也很难居中。使在皮带横断面上的物料偏斜，*终导致皮带跑偏。如果物料偏到右侧，则皮带向左侧跑偏，反之亦然。在设计过程中应尽可能地加大两条皮带机的相对高度。在受空间限制的移动散料输送机械的上下漏斗、导料槽等件的形式与尺寸更应认真考虑。一般导料槽的的宽度应为皮带宽度的三分之二左右比较合适。为减少或避免皮带跑偏可增加挡料板阻挡物料，改变物料的下落方向和位置。

6 .双向运行皮带输送机跑偏的调整。双向运行的皮带输送机皮带跑偏的调整比单向皮带输送机跑偏的调整相对要困难许多，在具体调整时应先调整某一个方向，然后调整另外一个方向。调整时要仔细观察皮带运动方向与跑偏趋势的关系，逐个进行调整。重点应放在驱动滚筒和改向滚筒的调整上，其次是托辊的调整与物料的落料点的调整。同时应注意皮带在硫化接头时应使皮带断面长度方向上的受力均匀，在采用导链牵引时两侧的受力尽可能地相等。

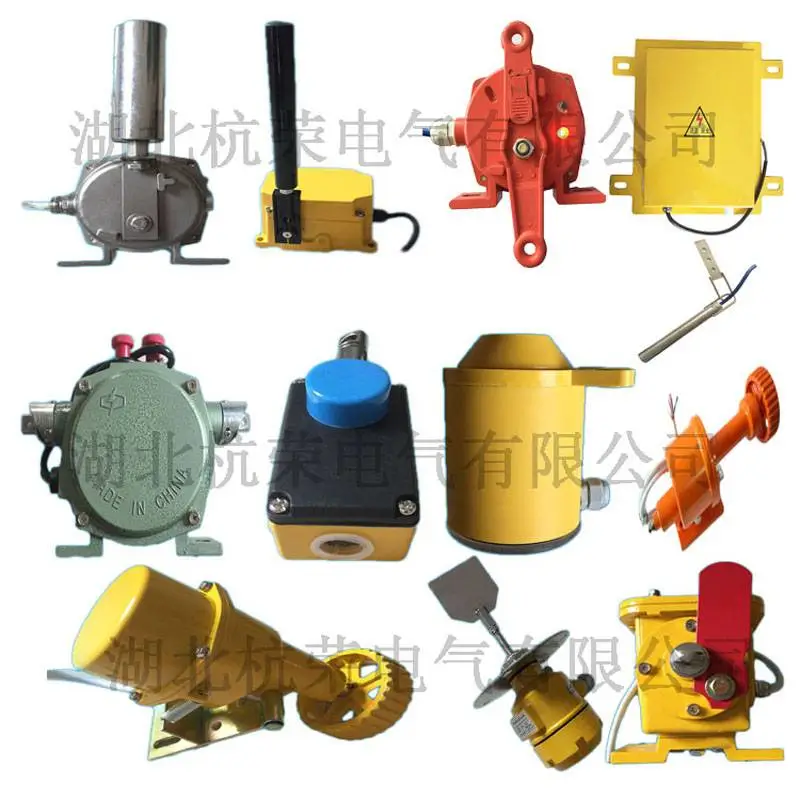

杭荣公司部分产品：
