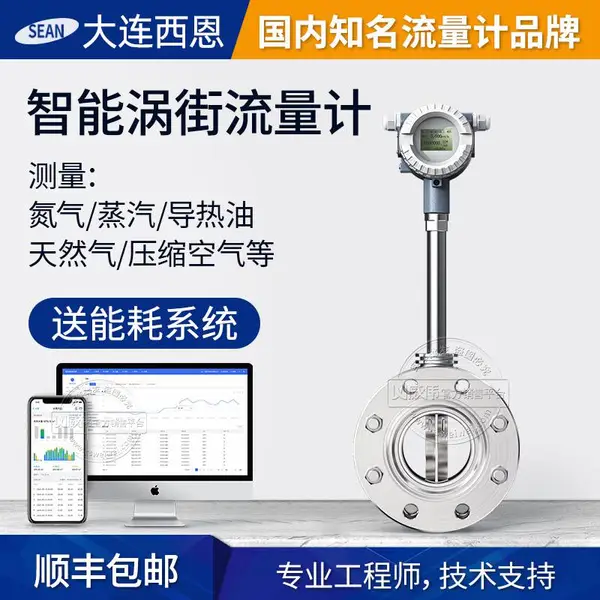

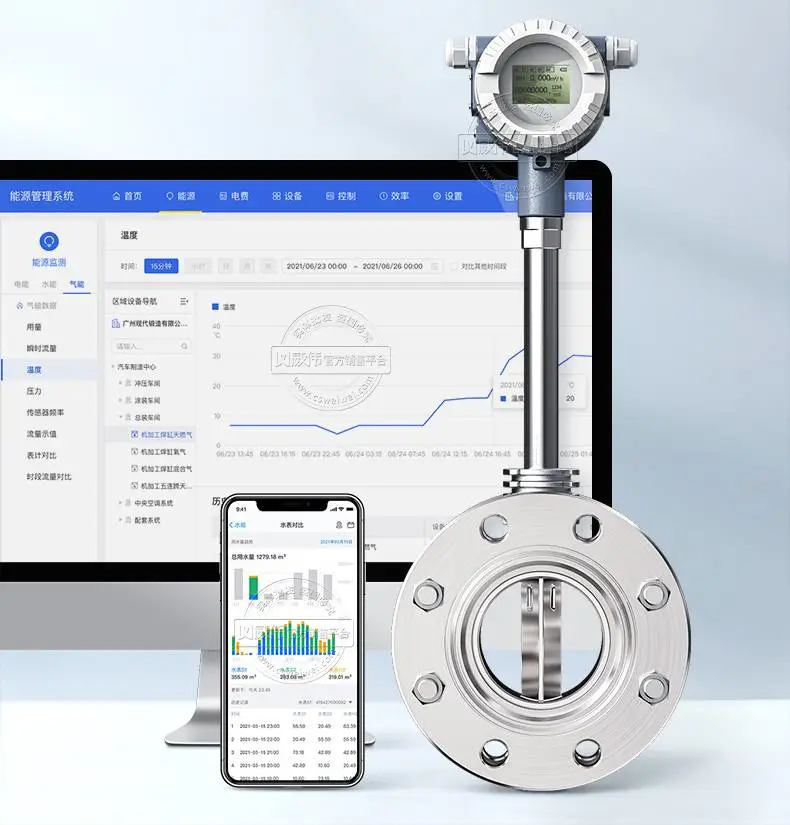

西恩远程智能涡街流量计 气体液体蒸汽测量流量计 配能耗监测系统

涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。

其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较***、理想的测量仪器。

在工业现场，测量流体流量的仪表统称为流量计或流量表。是工业测量中***重要的仪表之一。随着工业的发展，对流量测量的准确度和范围要求越来越高，为了适应多种用途，各种类型的流量计相继问世，***应用于石油天然气、石油化工、水处理、食品饮料、制药、能源、冶金、纸浆造纸和建筑材料等行业。流量计按照测量原理又分为有差压式流量计、转子流量计、节流式流量计、细缝流量计、容积流量计、电磁流量计、超声波流量计、涡轮流量计和涡街流量计等等。由于原理特性不同，所以测量介质有所不同

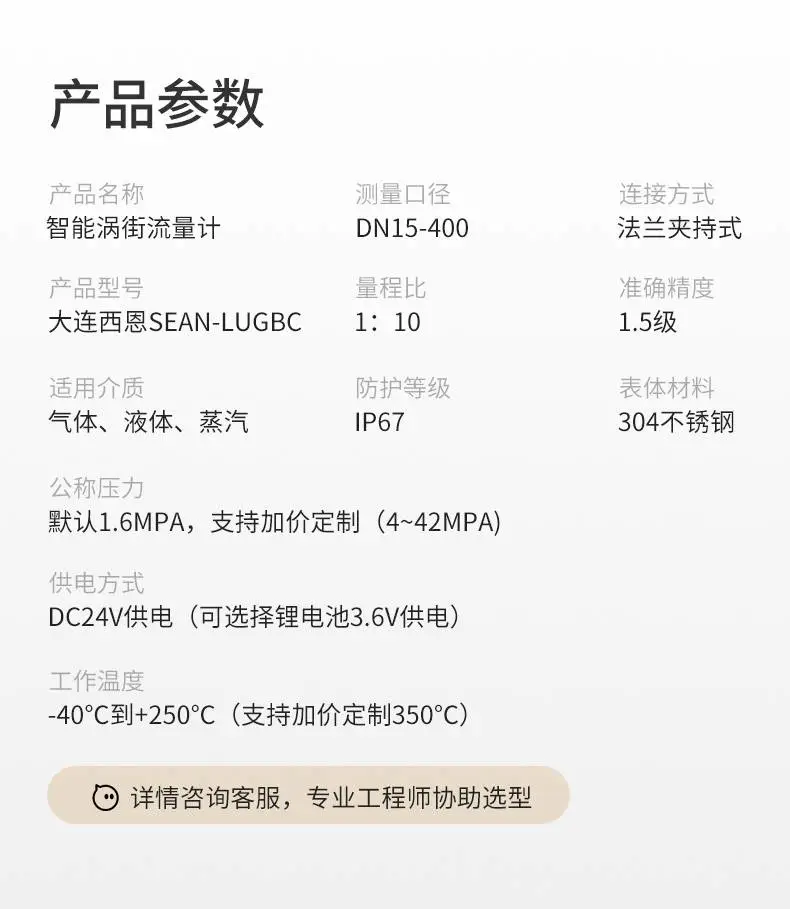

西恩远程智能涡街流量计 气体液体蒸汽测量流量计 配能耗监测系统指标

测量介质： 气体、液体、蒸汽

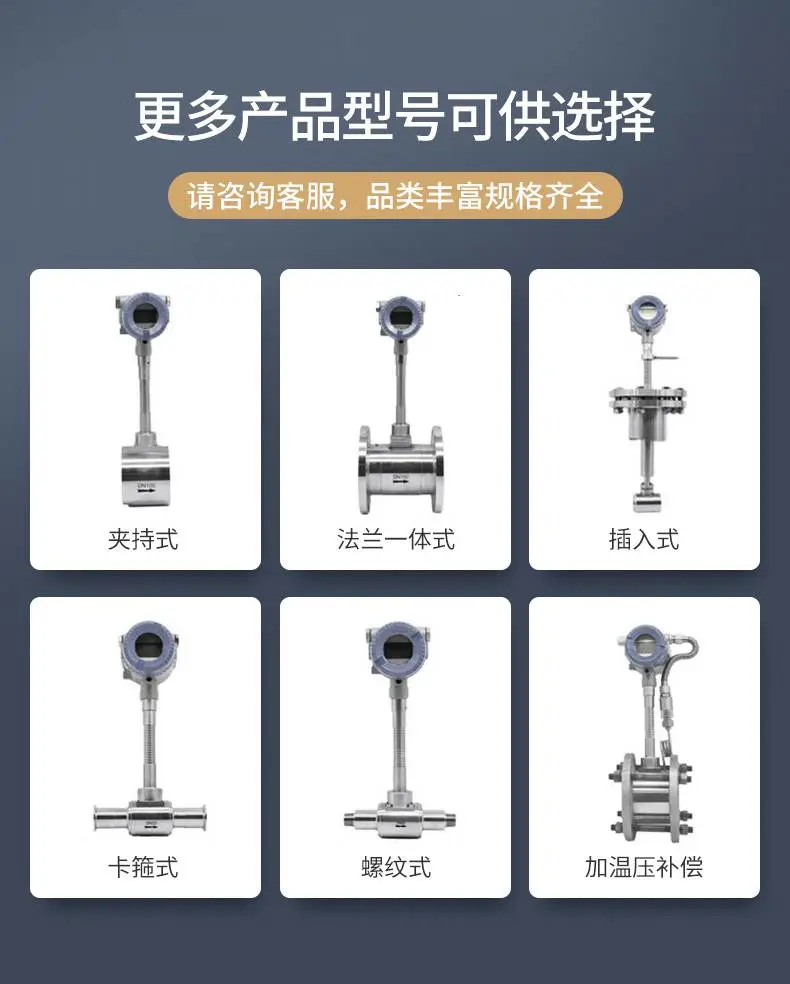

连接方式：法兰卡装式、法兰式、插入式

口径规格 法兰卡装式口径选择 25,32,50,80,100

法兰连接式口径选择 100,150,200

流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。

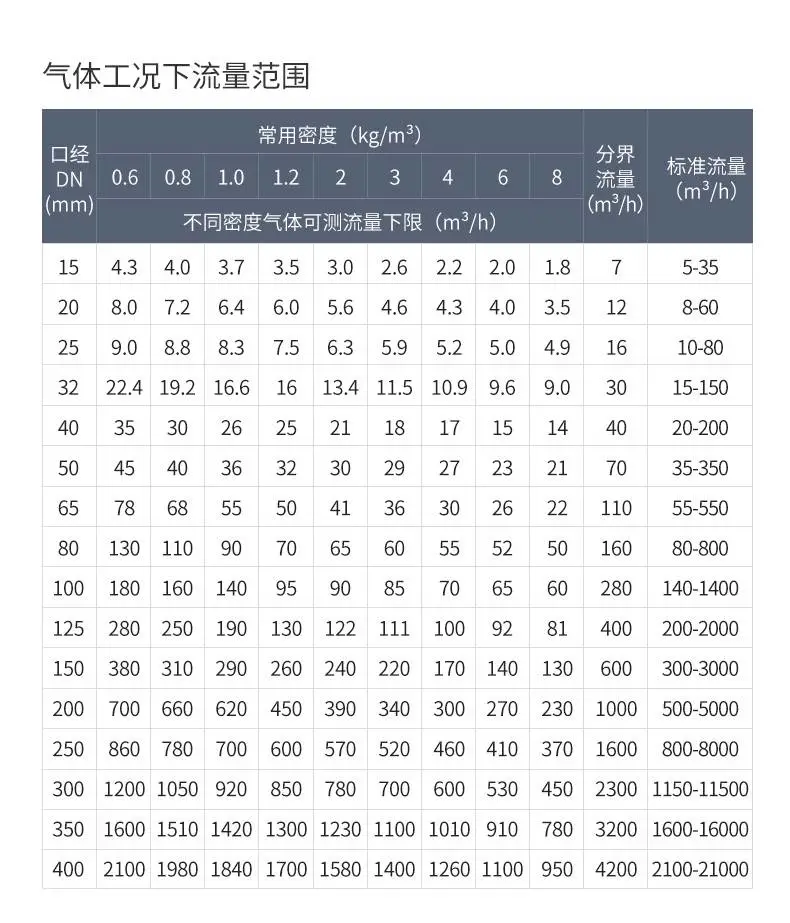

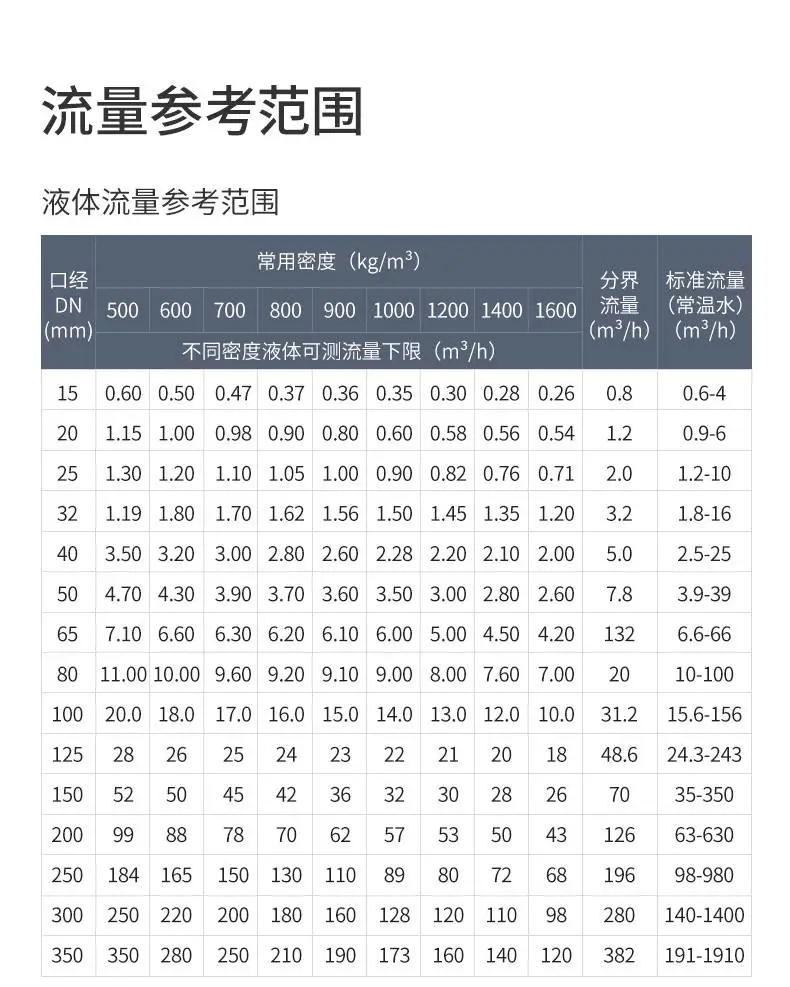

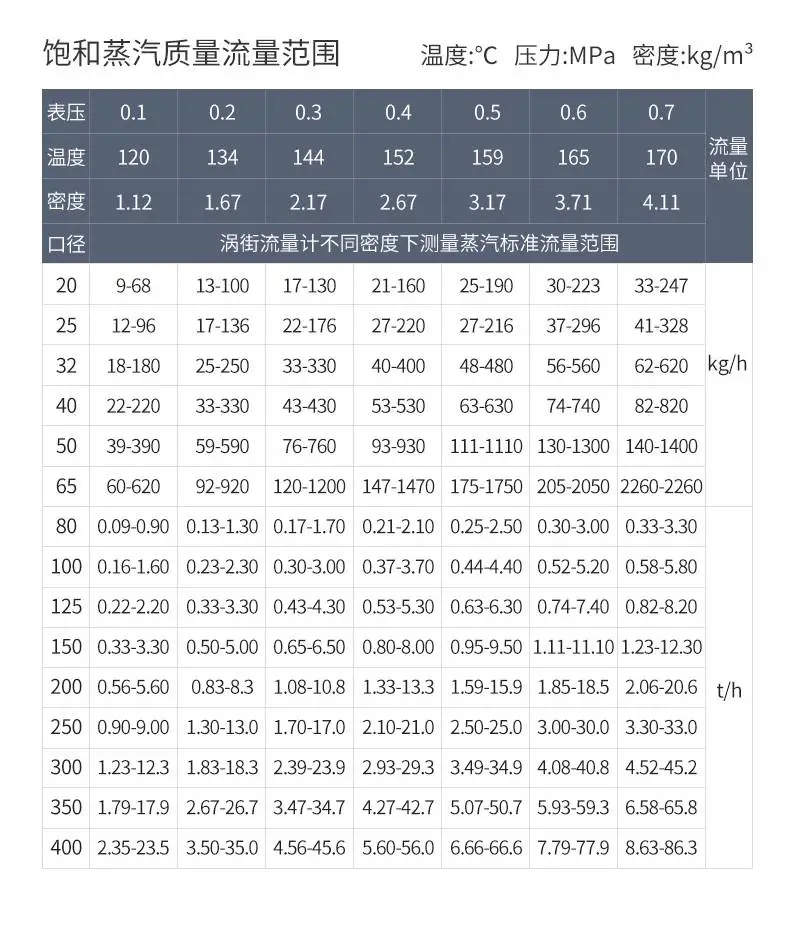

正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。

测量精度 1.0级 1.5级

被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃

输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

脉冲占空比约50%，传输距离为100m

脉冲电流远传信号 4～20 mA，传输距离为1000m

仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃

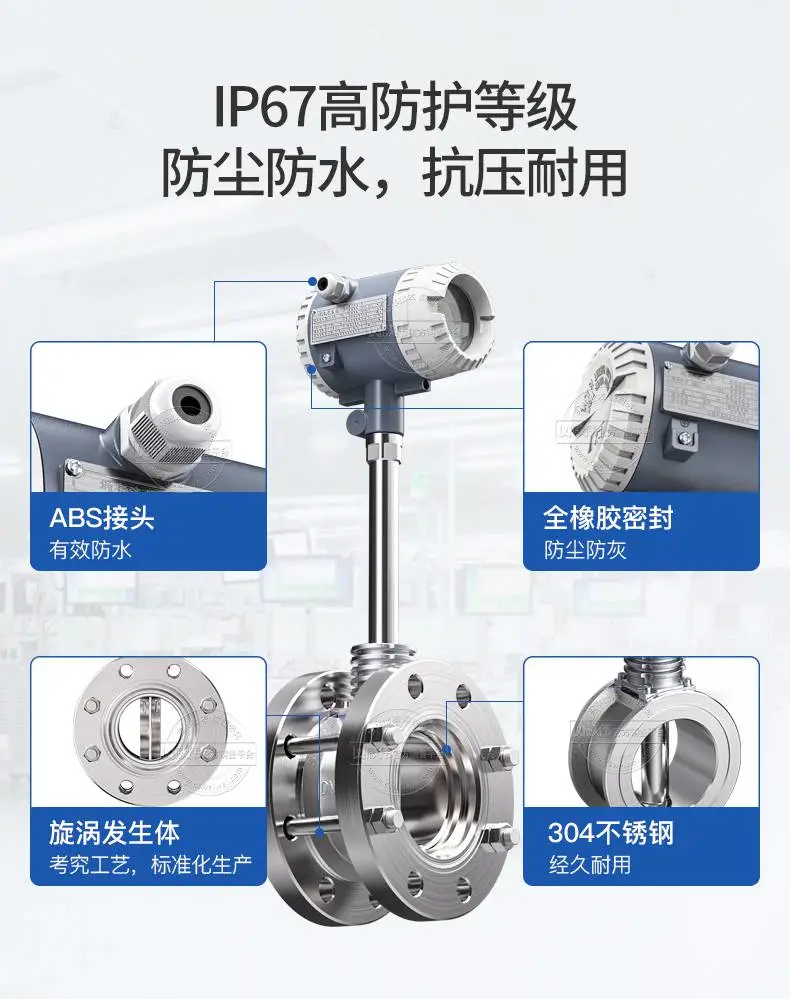

材质 不锈钢，铝合金

电源 DC24V或锂电池3.6V

防爆等级 本安型iaIIbT3-T6，防护等级 IP65。

西恩远程智能涡街流量计 气体液体蒸汽测量流量计 配能耗监测系统特点

结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

安装简单，维护十分方便。

检测传感器不直接接触被测介质，性能稳定，寿命长。

输出是与流量成正比的脉冲信号，无零点漂移，精度高。

测量范围宽，量程比可达1：10。

压力损失较小，运行费用低，更具节能意义。

在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

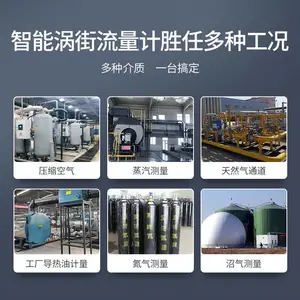

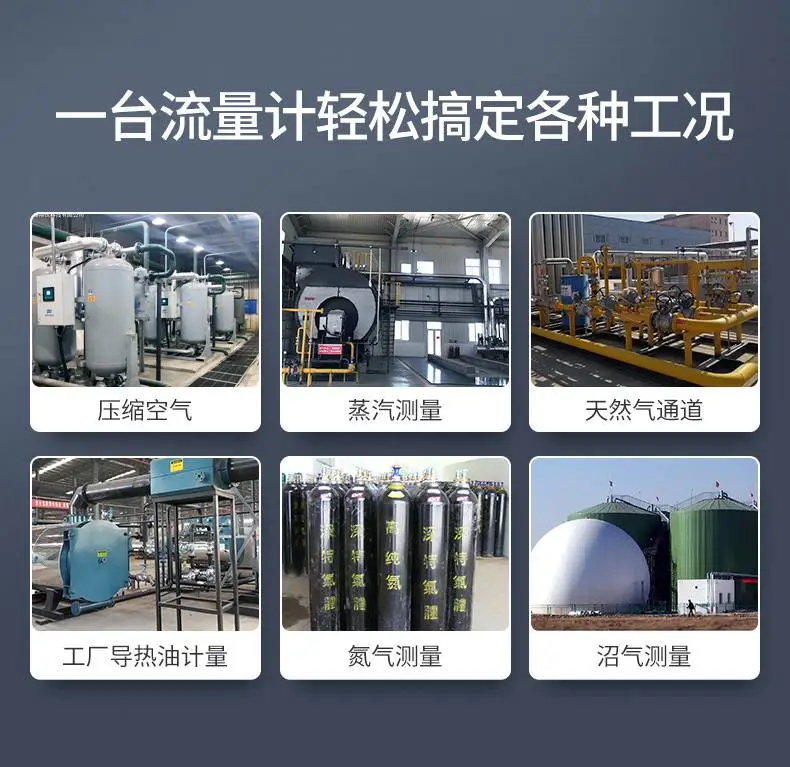

应用范围广，蒸汽、气体、液体的流量均可测量。

检定周期为二年。

涡街流量传感器应用内径范围为25-300mm（满管式）

插入式涡街流量传感器应用内径范围为350-1200mm(插入式)。

满管式测量液体精度为1%

测量蒸汽和气体精度为1.5% [3]

插入式测量液体精度为2%

测量蒸汽和气体精度为2.5%

被测介质温度为-20~150℃、-40~250℃、+100~350℃（仅管式）

输出信号为三线制电压脉冲，三线制4-20mA、二线制4-20mA。

西恩远程智能涡街流量计 气体液体蒸汽测量流量计 配能耗监测系统功能

表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。

全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。

***的数字滤波和修正功能使流量测量更加***可靠。

电池供电型无需外接电源既可连续工作两年以上。

***点阵汉字液晶显示，使用操作更方便。
