聚苯醚(PPO)中文名又叫聚苯醚b，是世界五大通用工程塑料之一。它具有刚性大、耐热性高、难燃，强度较高电性能优良等优点。另外，PPO还具有耐mo、无du、耐污染等优点。PPO的介电常数和介电损耗在工程塑料中是zui小的品种之一，几乎不受温度，湿度的影响。可用于低、中、高频电场领域(介电常数越小，绝缘性越好)PPO的负荷变形温度可达190℃以上，脱化温度-170℃。(PPO或PPE)又称聚亚苯基氧，化学名称为聚2,6-二甲基-1,4-苯醚。是2,6-二甲基苯酚通氧并在催化剂的作用下进行氧化缩合反应而成的线型聚合物。

　　一般呈土黄色粉末状。常用的是由 2，6-二甲基苯酚合成的聚苯醚，具有优良的综合性能，zui大的特点是在长期负荷下，具有优良的尺寸稳定性和突出的电绝缘性，使用温度范围广，可在-127~121℃范围内长期使用。具有优良的耐水、耐蒸汽性能，制品具较高的拉伸强度和抗冲强度，抗蠕变性也好。此外，有较好的nai磨性和电性能。

　　聚苯醚PPO相关性能表述

　　力学性能

　　聚苯醚PPO密度小、无du,其密度为1.06g/cm3,熔融状态为0.958g/cm3,收缩率与聚甲醛、聚酰胺等结晶性热塑性塑料相比, 其成型收缩率要小得多, 几乎不发生由于结晶取向引起的应变、翘曲, 以及由于成型后的再结晶所引起的尺寸变化.PP0的力学性能与PC较为接近,拉伸强度、弯曲强度和冲击强度较高,刚性大,耐蠕变性优良,在较宽的温度范围内均难保持较高的强度,湿度对冲击强度的影响也很小;同时,PP0树脂机械强度较高,耐蠕变性优良,温度变化影响甚小.

　　热性能

　　耐热性较高的聚苯醚PPO塑料,其熔点为268℃,玻璃化温度高达211℃,其热变形温度90-140℃,加热至330℃有热分解倾向,改性聚苯醚的热性能略低于未改性聚苯醚,基本上与聚碳酸脂相同;MPPO中PPO含量对其热性能有显着影响,随着PP0含量增加,热变形温度即升高,反之则降低,玻璃化温度及软化点温度的变化也是如此.聚苯醚PP0阻燃性良好,具有自熄性,其氧指数29为自熄性材料,而高抗冲聚苯乙烯的氧指数l7为易燃性材料,二者合一则具有中等程度可燃性,制造阻燃级PP0时,不需要添加含卤素的阻燃剂,加入含磷类阻燃剂即可以达到UL94阻燃级,减少对环境的污染.

　　熔体特性

　　聚苯醚PP0和改性聚苯醚PP0熔融时呈现某些非牛顿型流体的特性.聚苯醚PP0的熔融流动性在更高的温度下,离牛顿型流体的性状更远.聚苯醚PP0的熔体黏度对温度的关系很大,它的活化能实际上与剪切速率无关,约155kJ/mol.聚苯醚黏度大,熔融流动性差.改性的聚苯醚黏度明显降低,故改善了加工性.

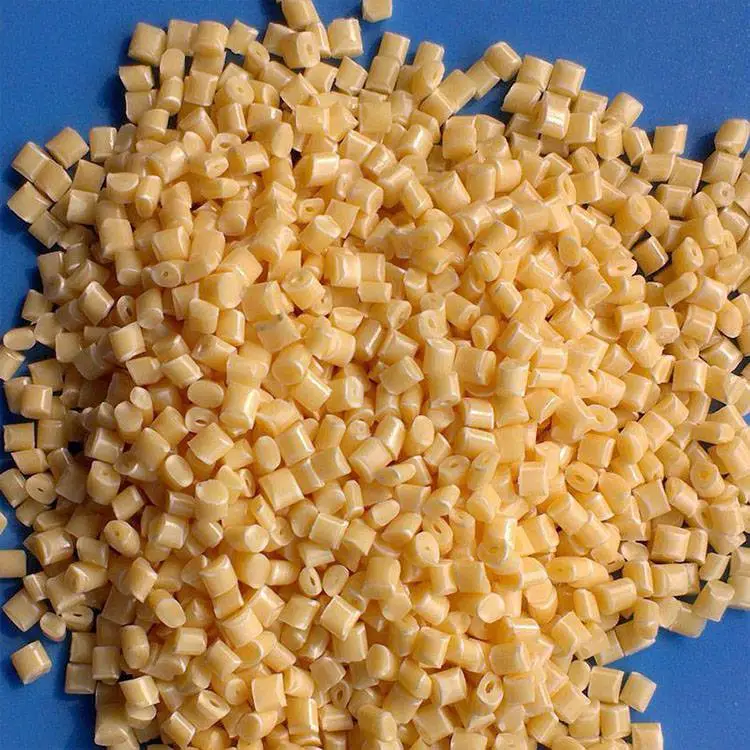

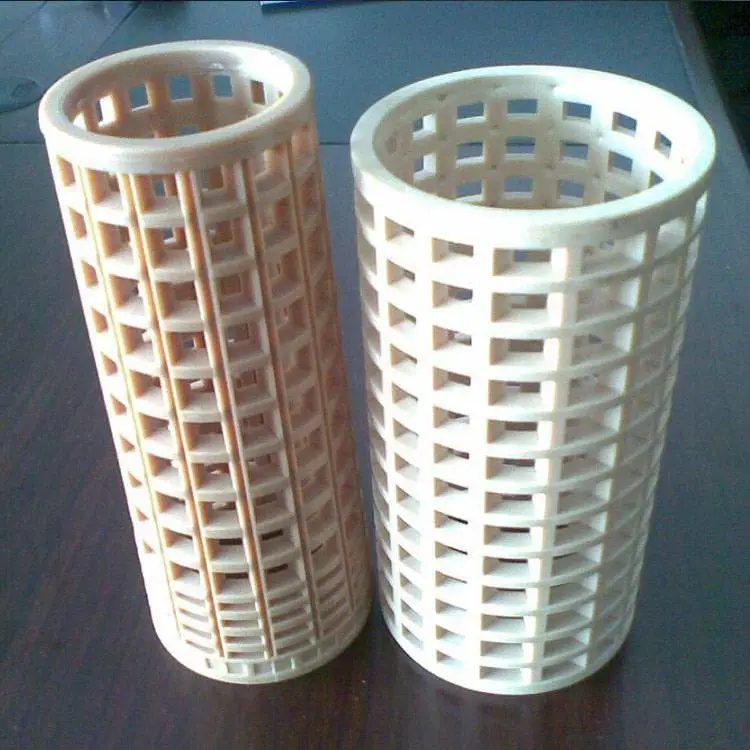

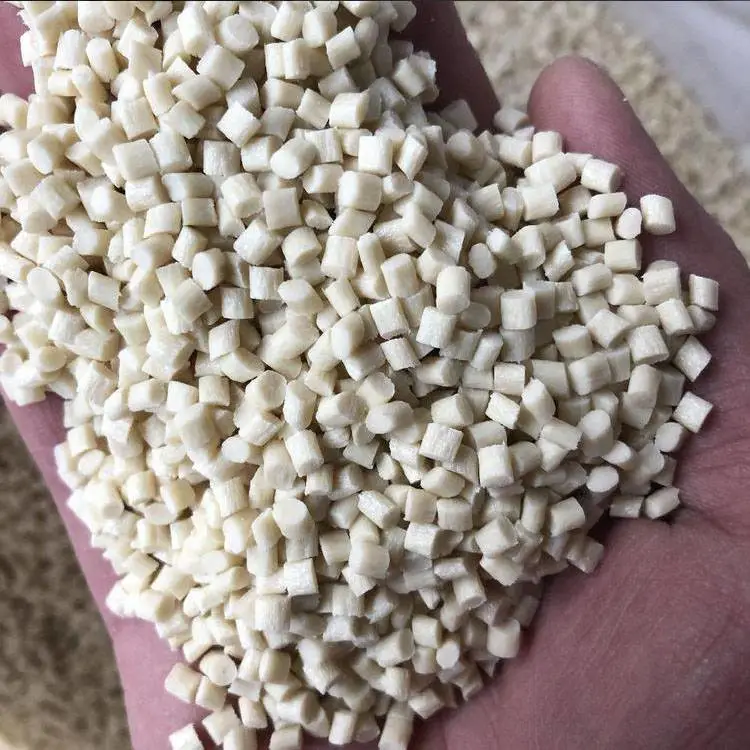

产品部分粒子图：
