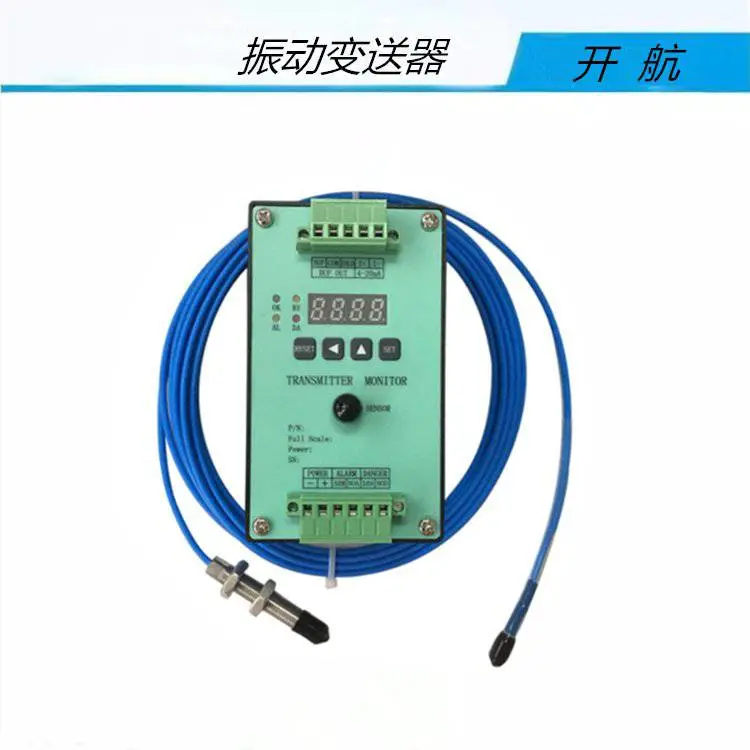

轴振动变送器HZD-B-A2-B1-C2-D2-E2

轴振动变送器与电涡流传感器配接，主要监测转子的径向振动值，提供转子实时总振动，对旋转机械进行保护。

故障监测：监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等；监测由于转子的不平衡，不对中，机件松动，滚动轴承损坏，齿轮损坏等引起的振动增大。
测量参数：位移、速度。
机组类型：中小机组的振动的监测，如汽机，风机，压缩机，电机，泵，齿轮箱等；特别适用于老机组的改造。

安装要求：对手已有涡流探头系统的机组，只需将连线接上即可

电气指标：

1.外接电源：24VDC

2.输入：接受一个WT型电涡流传感器探头信号

灵敏度：8V/mm

输入阻抗：>50KΩ

3.量程

量程范围：0～500μm（峰-峰值）

4.精que度：±1%满量程
5.输出

电流输出：4～20mA有源，输出负载≤500Ω
物理指标
外形尺寸：80×60×45mm

安装螺孔尺寸：51×51mm

重量：300g

订货指南

轴振动变送器必须与内置WT型电涡流传感器形成系统

HZD- B- A口-C口-D口-E口

选型说明

量程范围A口：1--0~100μm；2*--0~200μm；3--0~500μm

内置传感器选择B口：1 --WT-φ8mm

探头长度C口：1--40m;2* --50mm;3--80mm

电缆长度D口：1--9m;2* --5m

电缆铠装E口：1--带凯装；2* --不带凯装

无特殊情况，厂家按*项生产；如有特殊要求；请说明

标准配置HZD-B-A2-B1-C2-D2-E2

振动变送器主要功能：
1．主要用于测量旋转机械的相对振动（即轴振动）。
2．具有高度集成化，安装调试方便简单，适宜长期在线监测。
3．具有4～20mA电流模拟量输出。
4．具有TDM同步信号输出。低频选项的ZA301可以测量水轮机的摆度、汽轮机的偏心等低频状态量。
