| 品牌：上海渤工 | 型号：BFDZ701X-25 | 连接形式：法兰 |
| 驱动方式：水力控制 | 流动方向：单向 | 材质：铸铁 |
| 形态：蝶式 | 公称通径：DN40-DN800 | 零部件及配件：配件 |
| 外形：中型 | 标准：国标 | 压力环境：高压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 适用介质：水 |
| 规格：DN40-DN800 | 包装：木箱、布袋 |
产品名称 | 液力自动控制阀 |
产品型号 | BFDZ701HR/X、BFDZ702HR/X、BFDZ703HR/X |
公称通径 | DN40-DN800mm |
压力范围 | 1.0-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
主要功能：
1、截流止回：停泵时，截断管网介质，防止回流；
2、轻载启泵：先开阀，后启泵，轻载启泵，减水启动电流，保护电网用电气设备安全；
3、消除水锤：停泵时，大阀板快关，小阀板缓闭，消除破坏性水锤；
4、泵阀联动：水泵和阀门通过电气联锁，按设定程序自动控制，无须人工干预；
5、开度显示：阀门开启高度既可就地观察，也可选配阀位信号显示仪，实现远程数字显示。
主要结构和工作原理

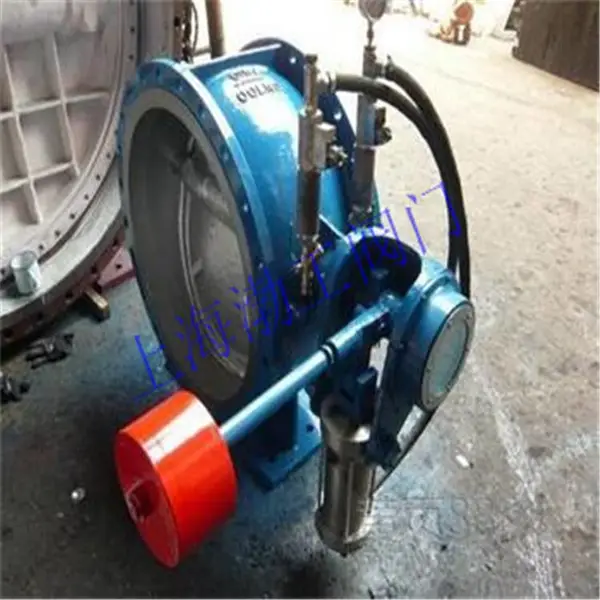

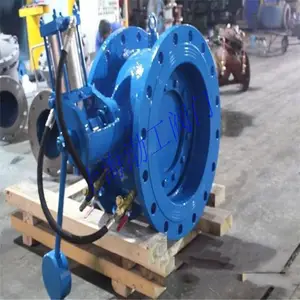

该阀主体结构和安装尺寸与新液力自动阀相同，主要由阀体、大阀板、小阀板、活塞缸、先导泵、电磁阀及电控部分组成。
1、开阀
按下启动按钮SB2时，时间继电器KT和接触器KM2同时动作，先导泵启动，电磁阀关闭。
先导泵出口压力水经单向阀进入活塞缸，推动活塞左行，通过活塞杆、连杆带去吧阀杆，将小阀板开启；时间继电器KT在设定时间(5-10秒)过后失电，KM1接触器失电，先导泵断电停止供水，同时接通轴流泵控制电源，水泵启动，大阀板在水流的推动下，完全开启；
2、关阀
按下停止按扭TA时，水泵(轴流泵)停止工作，阀前失压，大阀板大重力作用下迅速关闭，截断绝大部分回水；同时，电磁阀导通，活塞缸失压，平衡锤通过阀杆带动小阀板缓慢关闭，泄除一部分回流水，以消除部分水锤压力，防止产生破坏性水锤，确保管网设备安全。
主要技术特点
该阀除具备液力自动阀的技术特性和主要优点外，还独具以下特点：
1、更安全：阀门的启闭与管网压力无关，不受管网压力大小的影响；小阀板的关闭由平
2、衡锤控制，事故停电时能自动紧急关阀，更加安全；
3、更可靠：电磁阀为常开型，事故停电时能自动开阀，防止事故发生，更加可靠；
4、寿命长：先导泵每次只工作出努力-10秒，工作时间短，使用寿命长。
技术参数：
名称 | 公称通经mm | 适用温度℃ | 适用介质 | 流阻系数 | ***工作压力(Mpa) |
参数 | DN150-DN2000 | 0-120 | 泥污、污水 油品、海水 | 0.3-1.1 | ≥0.1 |
名称 | 开关时间 (可调) | 开阀时间 (可调) | 结构长度标准 | 法兰标准 | 泄漏量 |
参数 | 快关1-3秒 慢关5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T13927-92 |
主要材料：
零件名称 | 阀体 | 阀芯 | 阀轴 | 密封面 | 填料 |
材料名称 | 球墨铸铁 | 球墨铸铁 | X；丁晴橡胶 | O型密封圈 耐高温垫 柔性石墨 | |
碳钢 | 碳钢 | 不锈钢 | H； 不锈钢 | ||
不锈钢 | 不锈钢 | Y；硬质合金 |
主要尺寸：
公称通经 | D1 | D2 | L | Z-￠d | 重量(kg) |
150 | 285 | 240 | 210 | 8—￠22 | 65 |
200 | 340 | 295 | 230 | 8—￠22 | 75 |
250 | 395 | 350 | 250 | 12—￠23 | 100 |
300 | 445 | 400 | 270 | 12—￠22 | 150 |
350 | 505 | 460 | 290 | 16—￠22 | 180 |
400 | 565 | 515 | 310 | 16—￠27 | 220 |
450 | 615 | 656 | 330 | 20—￠26 | 265 |
500 | 670 | 620 | 350 | 20—￠26 | 290 |
600 | 780 | 725 | 390 | 20—￠30 | 480 |
700 | 895 | 840 | 430 | 24—￠30 | 830 |
800 | 1015 | 950 | 470 | 24—￠33 | 1280 |
900 | 1115 | 1050 | 510 | 28—￠33 | 1620 |
1000 | 1230 | 1160 | 550 | 28—￠36 | 1820 |
1200 | 1455 | 1380 | 630 | 32—￠39 | 2350 |
1400 | 1675 | 1590 | 710 | 36—￠42 | 2800 |
1600 | 1915 | 1820 | 790 | 40—￠48 | 5200 |
1800 | 2115 | 2020 | 870 | 44—￠48 | 6050 |
2000 | 2325 | 2230 | 950 | 48—￠48 | 7300 |
2200 | 2550 | 2440 | 1000 | 52—￠52 | 8850 |
2400 | 2760 | 2650 | 1100 | 56—￠56 | 10800 |
