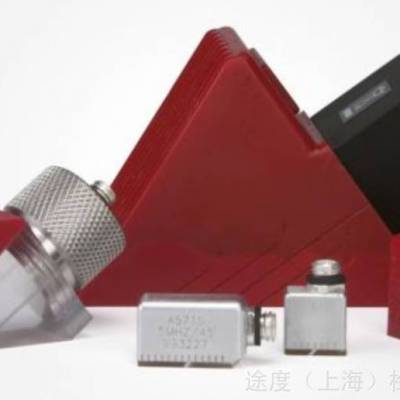

标准角度声束探头和楔块

标准角度声束探头是大型单晶探头，与楔块一起使用，可将折射横波或纵波传输到被测工件中。

优势特性

• 大尺寸晶片可对较厚的部件进行检测，并提供较大的扫查步进距离

• 提供Accuscan-S、Centrascan和Videoscan系列探头

• 提供Accupath和高温型楔块

• 带有螺纹的黄铜螺钉插孔可确保探头稳固地安装于楔块上

• 提供频率低达0.5 MHz和1.0 MHz的探头

• 拴式螺钉随探头附送

标准角度声束探头

探头尺寸（英寸）

标准型角度声束楔块

*可提供在频率为5.0 MHz时，可在钢中得到30°、45°、60°和70°标准折射横波角度的楔块。

用于检测铝制工件的横波楔块

与奥林巴斯微型旋入式和标准型角度声束探头相兼容

弧面楔块

• 改进了在曲面上的耦合效果

• 在订购时，请注明楔块类型、弧面方向和弧面直径

• 例如：工件编号：ABWM-4T-45-COD-1.25IN

AID（轴向内直径） AOD（轴向外直径）

CID（周向内直径） COD（周向外直径）

我们提供一下频率和晶片尺寸供选择

• 频率：0.5MHz，1MHz，2.25MHz，3.5MHz，5MHz

• 晶片尺寸：6mm，13mm，13x25mm，25mm
