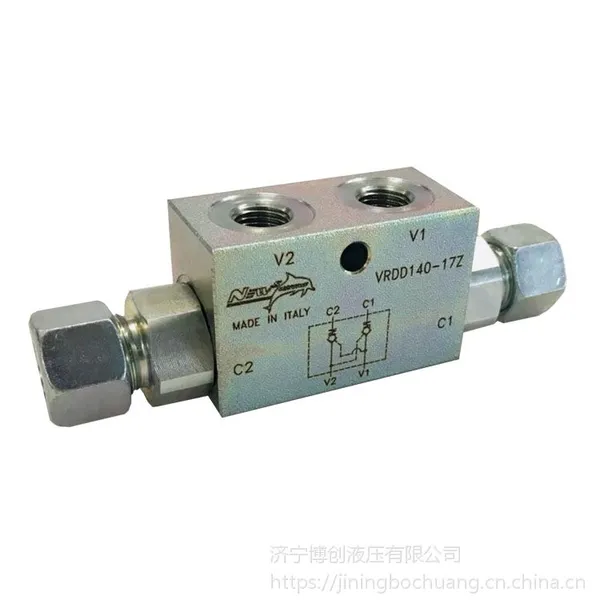

双液控单向阀多用于执行器为液压缸,且缸的两腔均需保压或在行程中需锁紧的液压系统
中,此时,与采用两个独立的液控单向阀相比,具有安装使用简便、不需要外接控制油路等优
点双液单向阀的规格和连接方式等:与普通的液擦单向阀相同x
:3:4主要性能
液控单向阀的主要技术性能包括正向***开启压力、反向开启最小控制压力、反向泄漏
量、压力损失等。
①正向***开启压力(与普通单向阀相同)。
②反向开启***控制压力指能使单向阀打开的控制口***压力。一般来说,外泄式比
内泄式反向开启***控制压力小,复式比简式反向开启***控制压力小,在pA=0时,约
为0.05pB
③反向泄漏量(与普通单向阀相同)。
④压力损失液控单向阀的压力损失有控制口不起作用(控制口压力为零)时的压力损
失和控制口起作用时的压力损失两种。前者为控制口压力为零时液控单向阀通过额定流量时所
产生的压力降,与普通单向阀相同。对于后者,当液控单向阀是在控制活塞作用下打开时,不
论此时是正向流动还是反向流动,它的压力损失仅是由油液的流动阻力而产生的,与弹簧力无
关。因此,在相同流量下,它的压力损失要小于控制活塞不起作用时的正向流动压力损失
个性能良好的液控单向阀,除了应具有普通单向阀的基本性能外,还要满足控制活塞的
泄漏量小、反向开启时控制压力低和反向压力损失小等要求。
