一、产品介绍

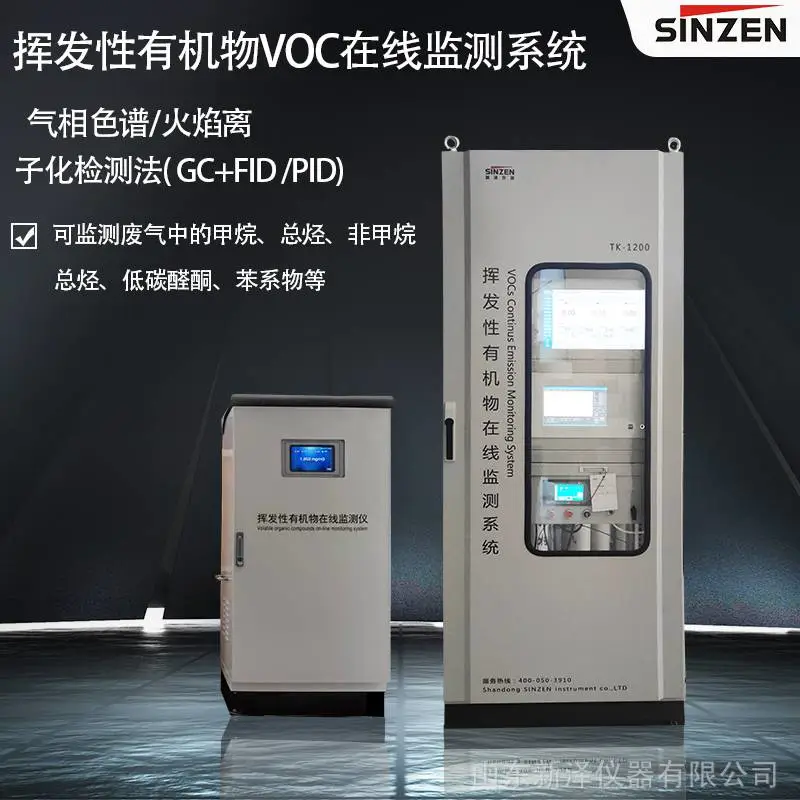

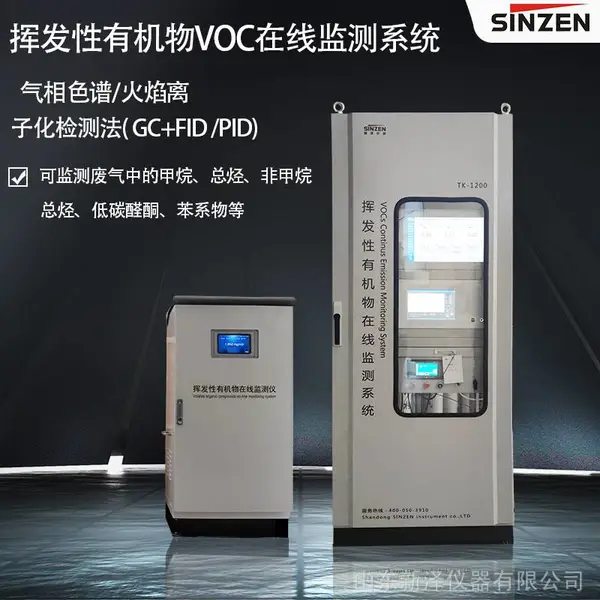

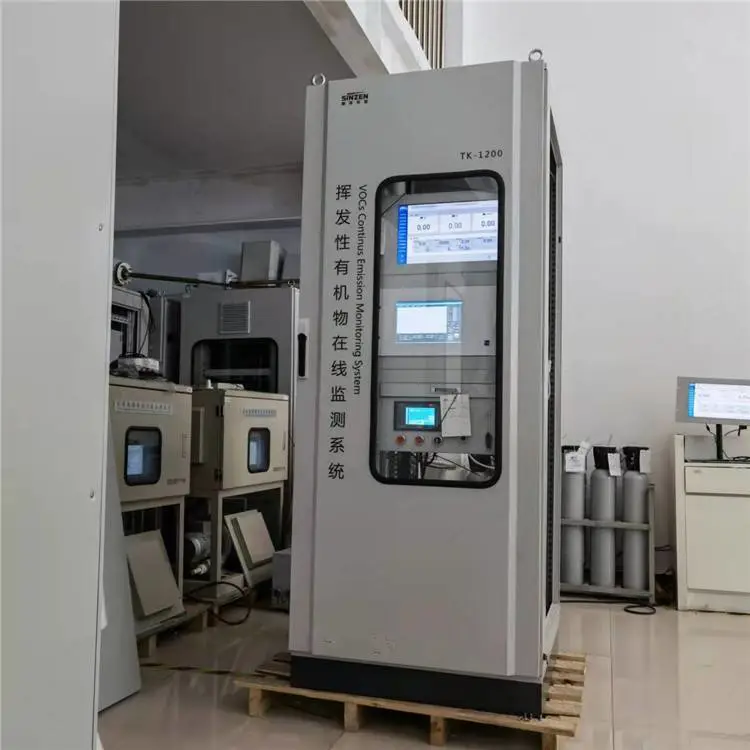

TK-1200型VOCS在线监测系统是由山东新泽仪器有限公司研发、生产的一款测量大气中VOCS含量的在线监测产品。主要针对工业生产过程中产生的高温、高湿、高粉尘、油水混合等恶劣环境而设计，为避免高温、油性物质等对气体浓度检测不准提供在线连续监测解决方案。目标气体经过预处理系统后，得到气体检测仪所需的干净气体，减少在处理过程中被测气体的损耗，***气体浓度检测的准确性，能有效延长气体传感器的使用寿命和精度。该系统可输出4-20MA、标准的MODBUS RS485，可与网络系统连接，实现远距离实时监测，保障人员安全，确保安全生产。

二、voc在线监测组成

1、检测装置（标配）：可实现VOC气体实时在线监测。
2、采样装置（标配）：内置真空泵，长寿命，大负载，可连续工作8000-10000H以上。
3、高效冷凝装置（标配）：能高效低冷凝采样气体，释放冷凝水；也可以选用压缩机冷凝器。
4、排水装置（标配）：采用自动排水装置，***冷凝水及时排走，可实现定时排水和自动排水。
5、四级过滤装置（标配）：除尘、除油、除水、干燥。
6、温度（标配）、压力监测与控制装置（选配）：对入口温度、压力监测和控制，***不因高温高压导致处理效果不理想。
7、漏电保护装置（标配）：内置30MA漏电跳闸开关，防止因线路老化、操作不当导致触电，造成人员伤亡，财产损失。
8、恒温加热装置（选配）：避免了在采样过程中，因遇低温环境，导致被测气体液化，导致测量不准；确保进入气体分析仪的气体温度恒定，避免温度变化对分析仪准确性造成影响。
9、反吹装置（选配）：内置***空压机，可实现定时及手动反吹，防止因粉尘过多，堵塞进气嘴。

三、系统特点

 VOC 系统采用了多项***性的技术，系统主要具有以下特点：

l 采样系统

1. 系统采用全热法，从采样到分析全程高温，无需除水，有效避免样品损失，***监测数据准确可靠，符合美国、欧盟的标准；

l 预处理系统

1. 采样管线、主流路器件选用抗腐蚀和惰性化的材料，减少样品吸附，数据可信度高；

2. 具备配合正压防爆柜防爆设计，可安装在防爆区域，***。

l 在线气相色谱仪

1. 采用气相色谱法，是国际公认的VOC检测方法，满足美国EPA标准的技术要求；

2. 产品中40%的采用进口零部件，保障仪器长期稳定运行，降低人工维护成本；

3. 经过长期测试，***数据成功率，***数据上传有效性；

4. 压力精度达到0.001psi，控温精度达到0.01?C，保留时间锁定，数据重复性好，准确度高；

5. 断电恢复现场，断气保护，实现无人值守；

6. 系统支持计划操作，可实现定期全自动校准、全自动标定、全自动老化，*大限度减少维护量；

7. 日志记录、自动报警、异常模块提醒、支持短信报警；

8. 易于诊断，完善系统自检过程，可迅速诊断系统故障，系统提供300多种错误代码，维护人员迅速定位问题；

9. 远程控制，厂家可迅速提供技术支持。

l 气源

1. 在线氢气发生器，机架式设计，全中文液晶显示，自动补水，自动显示流量，*大限度的避免了碱液的危害。

2. 在线空气发生器，采用高温催化氧化技术净化烃类物质，内置进口脱水膜和颗粒过滤装置，是零气洁净干燥。

3. 空压机，低噪声，大容量，减少启动次数，降低气体中的水分。

l 数据采集系统

1. 符合HJ75和HJ76的要求。

2. 合规编制CEMS小时报表、 日报表、月报表、年报表。

3. 显示和记录系统监测污染物的监测数据和超标等报警信息。

4. 生成并保存运行操作记录报告和掉电记录报告，系统操作和运行状态记录日志。

l 辅助监测系统

n 温压流一体机，根据工况需求定义量程范围。

l 标定系统

n 标气，根据工况需求定义浓度。

四、使用环境条件

 VOC 系统可以在恶劣的环境下长期安全运行，系统运行满足以下条件：

? 供电电压：220(±10%) V AC/(50-60) Hz

? 分析小屋内的系统部件环境温度：（5～35）℃

? 分析小屋外的系统部件环境温度：（-30～60）℃

? 湿度：(0-90%)RH

? 气压：（86～106）kPa

? 烟气温度：≤400℃

? 所有设备的总用电量（KW）：主机柜功率≤2 KW，伴热管功率为38W/m

 VOC 系统具有防尘、防雨、防电磁辐射、防雷、防低温和防火的设计
