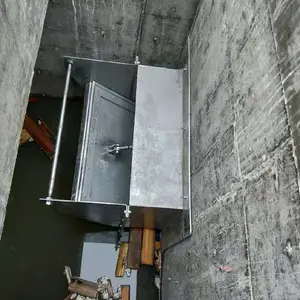

江油柔性截流井橡胶密封件外观应光滑平直,不应有裂口,海绵状空腔及分层等缺陷,需

要拼接时,其接头应进行硫化处理,接口处不应有明显高低不平的接痕。

5.3 .3 表面层应平整、光滑，颜色、光泽一致，涂漆层漆膜不允许有流挂、

起泡等现象。

5.3 .4 控制柜内整体部件及布局为止整齐合理，布线均匀，不应有脱线、松

动等现象。

5.3 .5

铭牌、标牌应固定端正、明 显、清晰，不得被油漆覆盖。

5.3 .6

运行标识、警示标识应正确、端正、清晰、醒目。

5．4 尺寸要求

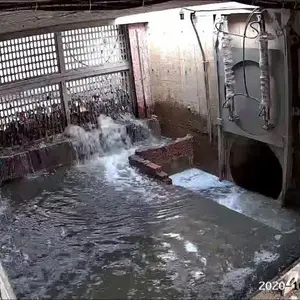

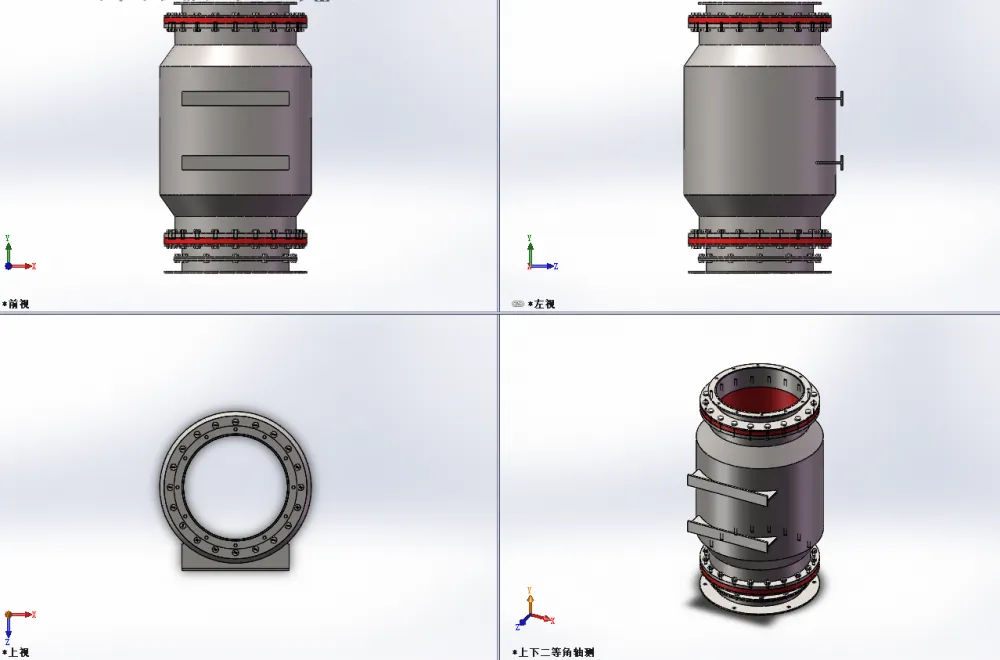

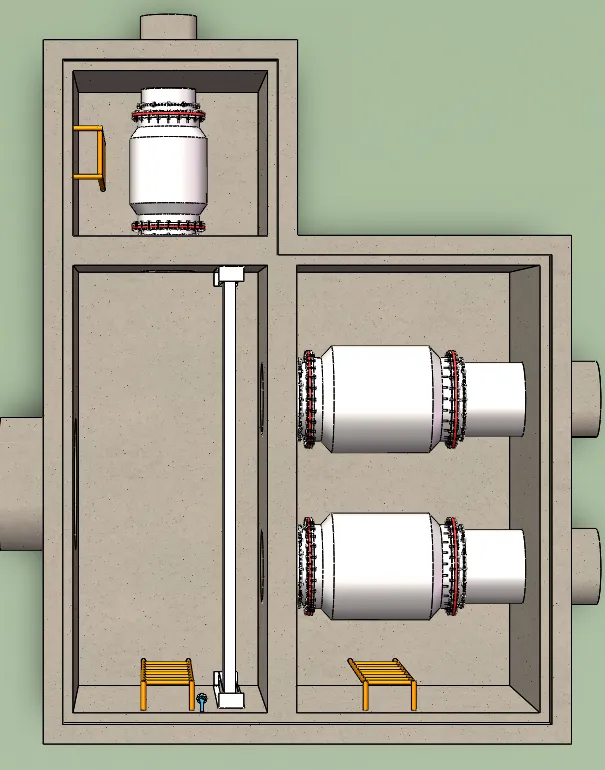

柔性截流装置的结构尺寸和零部件安装尺寸应符合产品图纸的要求

5.5 零部件

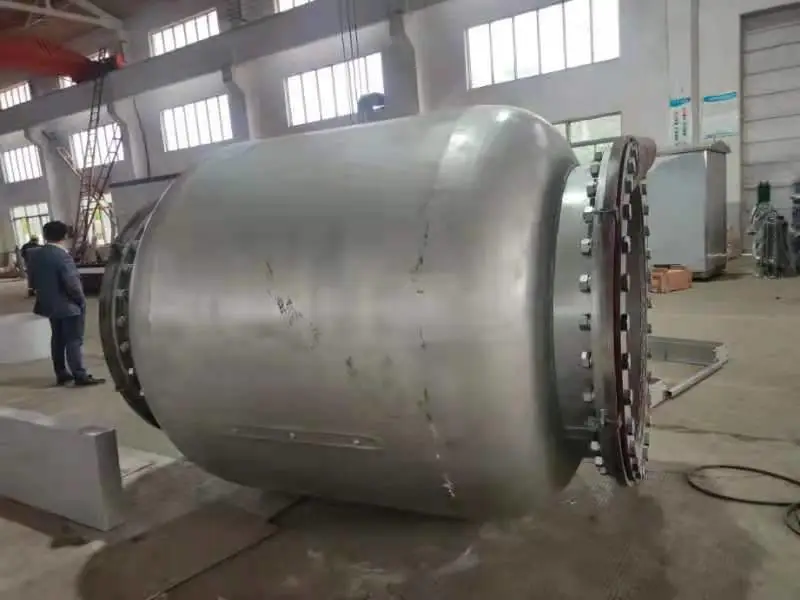

5.5.1 套筒

5.5.1.1 设计压力不小于 0.4Ma

5.5.1.2 所有焊缝高度不小于最小板厚

5.5.2 橡胶内管

5.5.2.1 采用耐弱酸碱(pH5~plH9)、***的复合橡胶

5.52.2 拉断伸长率不小于 7000

5.5.2.3 不应有裂口、海绵状空腔或分层等缺陷,无接口。

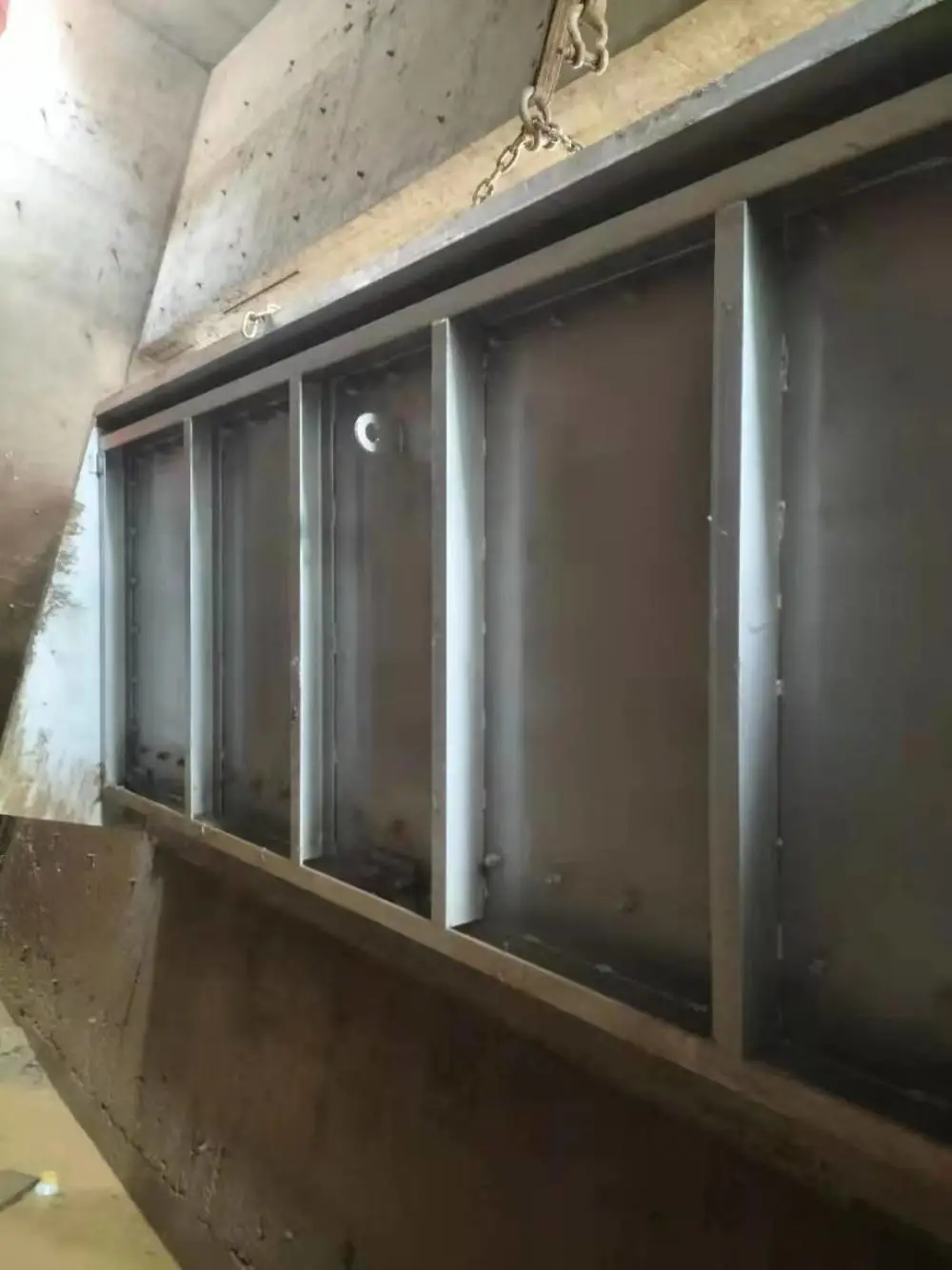

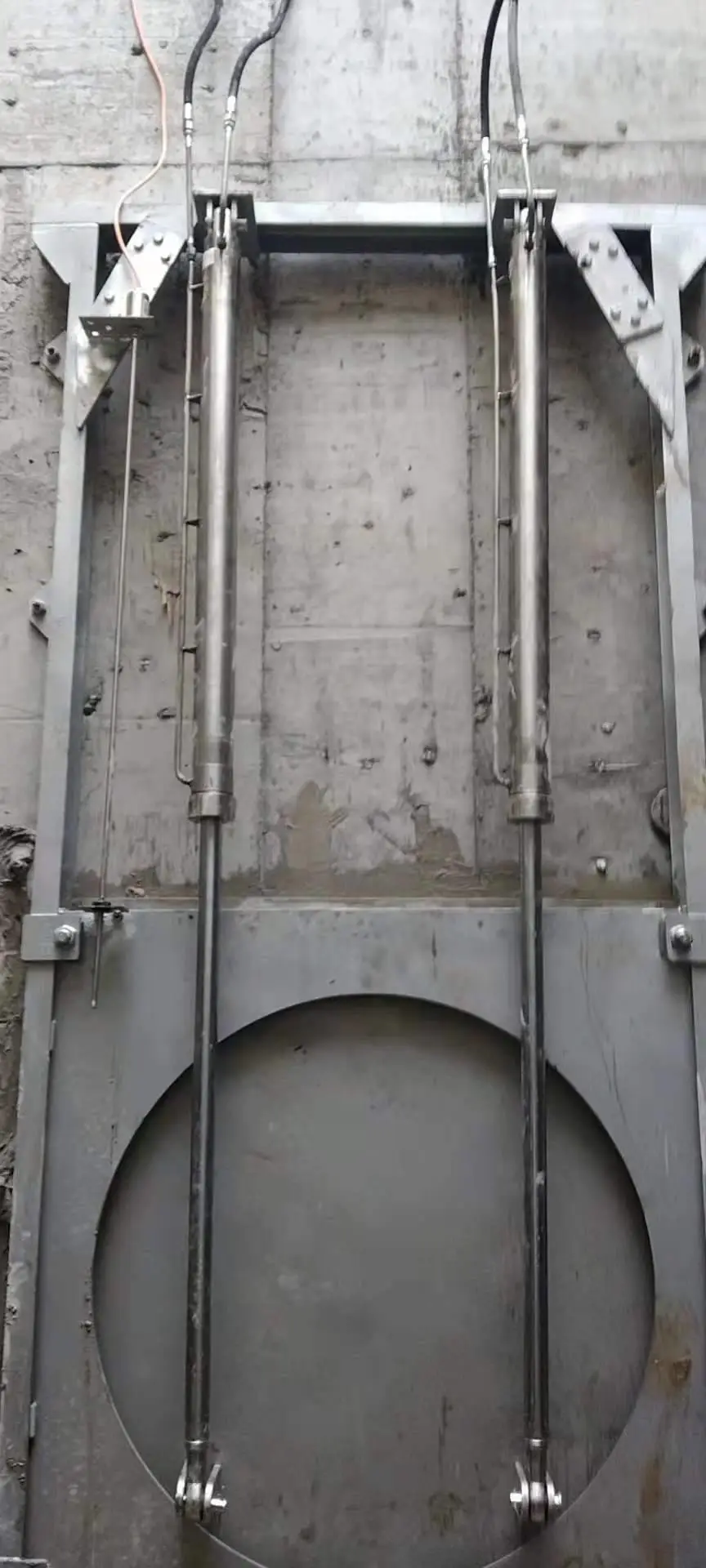

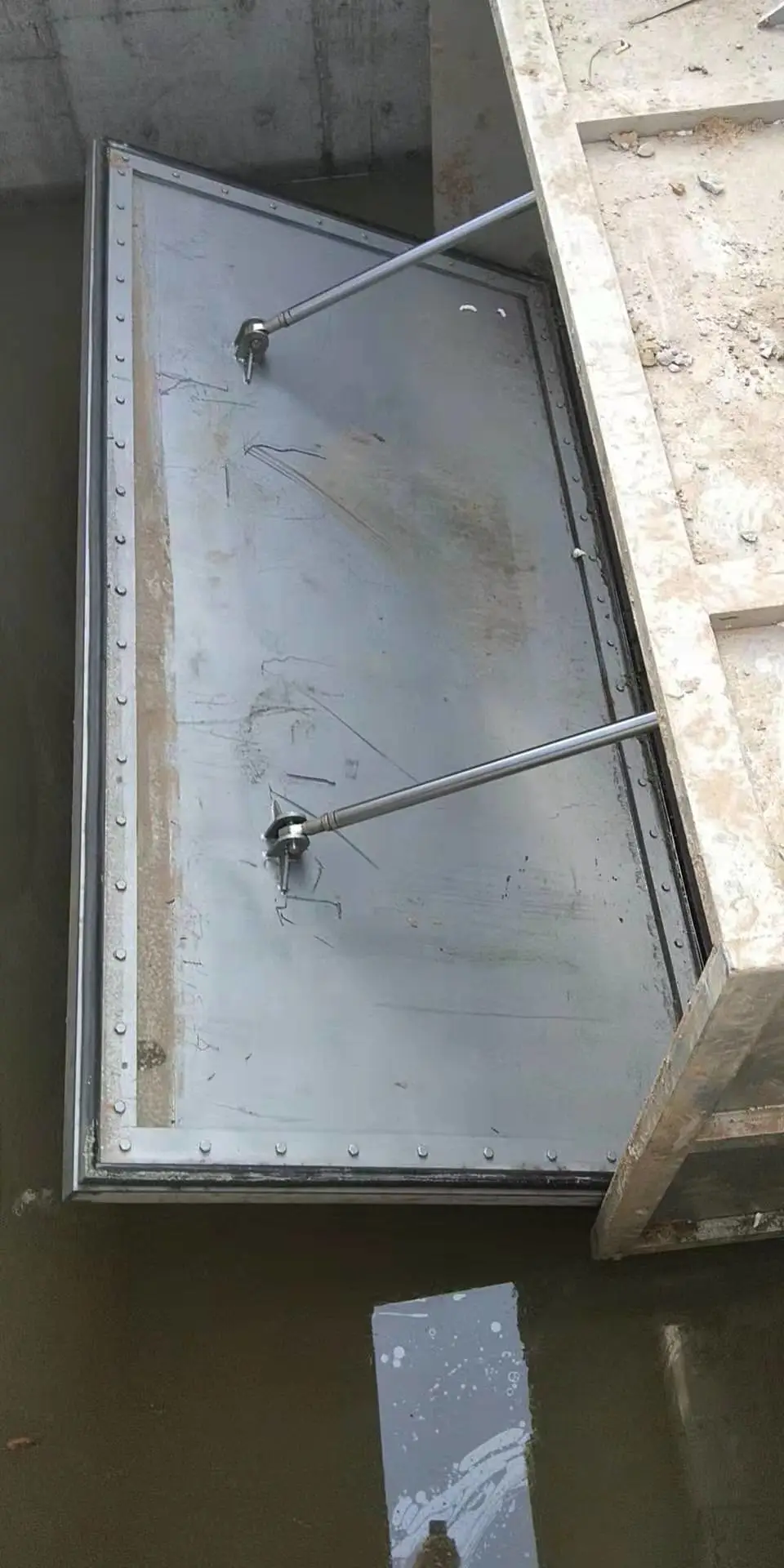

5.5.3 闸框

5.53.1 按工作水头设计,其拉伸、压缩和剪切强度的安全系数应大于

5.3.3.2 在工作水头下,挠度不应大于构件长度的 1/100

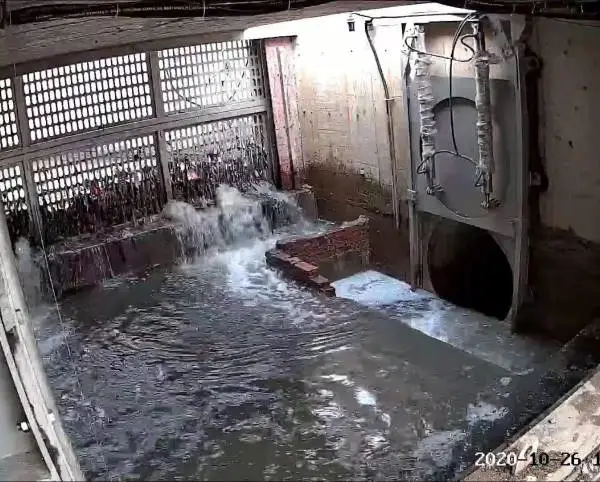

5.6 整机

5.6.1 性能要求

5.6.1.1 设计水头范围内,关闭状态不得有泄漏,双向止水

5.6.1.2 橡胶内管排气完毕后,橡胶内管应与外套筒体贴

5.6.1.3 柔性截流装置在断电情况下应可开启。

5.6.2 工作噪声

在正常工况条件下,柔性截流装置的工作噪声不大于 80dB(A)Q/320206 HRRXJ-2021

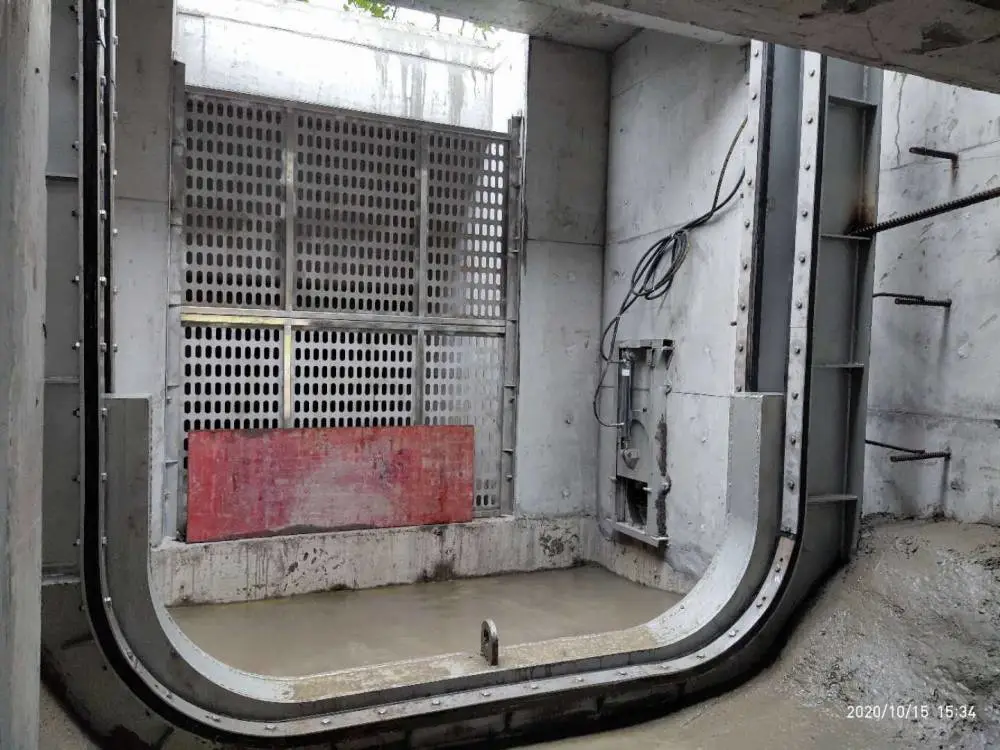

江油柔性截流井

5.7.1 一般要求

a）控制柜的制造应符合 GB/T 3797 中的有关规定。

b）控制柜面板的按钮、开关及仪表等应设置在易操作的的位置，且功能标

识齐全清晰。

c）控制柜的内部配件应装配合理、结构紧凑、工艺完好、维修方便。

d）电控柜的电压等级应为 380v，三相五线制；且电压波动±10%时，电柜

应能正常工作。

5.7.2 控制功能要求

a） 设备的运行应同时具有手动和自动控制运行两种形式。

b）电气控制系统应设置可靠的机械和电气过载保护装置,并应设置报警系统。

报警内容：包括但不限于电源故障、相序错误、过热，当机组出现过载、过热、缺相、

短路、以及密封泄漏等故障时，控制箱应立即自动切断故障水泵的电源，同时应有故障显示；

江油柔性截流井

6.1 检验和试验条件

6.1.1 检验应在正常光线条件下进

6.1.2 试验时,将柔性截流装置安装在试验场地内,固定牢固,处于规定的安装状态

61.3 试验介质:常温水(温度 0℃以上,40 以下)

6.2 材料检验

在材料入厂时按相应标准或技术要求进行检验,应符合 5.2 的规定

6.3 外观检验

在自然光线下，通过目测和用量具检测方法,应符合 5.3 的规定

6.4 尺寸检验

尺寸检验用精度符合规定的通用量、检具检验,应符合 5.4 的规定

6..5 性能试验

6.5.1 控制系统启动充气,当柔性截流装置完全关闭,正向注水压力达到 50kPa

后,保压 10min,其末端不得有泄漏

6.5.2 控制系统启动充气,当柔性截流装置充气到完全关闭,即橡胶内管完全闭

南昌柔性截流井

8

合,测量其关闭时间应不大于 300S。
