Renishaw雷尼绍值直线光栅尺EVOLUTE光栅系列

什么是EVOLUTE？

以成熟的雷尼绍式光栅技术为基础，EVOLUTE系列光栅是一款真正的式非接触直线光栅，拥有50 m的栅尺刻划周期，可提供极为宽松的安装公差和更加的抗污性能，适用于不仅对可靠性要求极高而且必须快速完成安装的应用场合。

EVOLUTE光栅的光学设计和高速信号处理功能使其分辨率可达50 nm，电子细分误差低至±150 nm，其目标性能可满足严苛的OEM应用需求。

在安装或现场诊断和查错时，可使用诊断工具ADTa100和ADT View软件，获取更详细的诊断信息。

栅尺选项

• 直线栅尺用于提供直线位置信息 — 通常是X轴、Y轴或Z轴位置。

带码道选项的不锈钢钢带

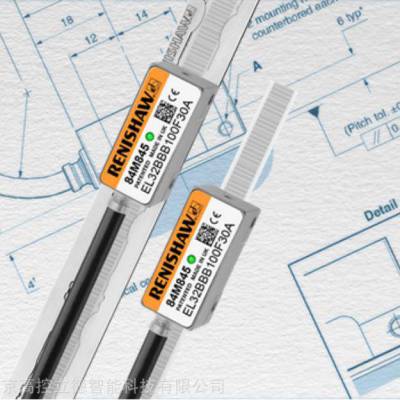

配有RTLA50直线栅尺的EVOLUTE式光栅系统

特性

• 协议：BiSS、Mitsubishi、Panasonic、Yaskawa

• 读数头尺寸：36 x 16.5 x 17.2 mm

• 100 m/s时分辨率达50 nm

• 20 °C时精度为±10 m/m

• 20 °C时的栅尺热膨胀系数：10.1 ±0.2 m/m/°C

• 提供侧面电缆出口型号

优点

• 的抗污能力

• 宽松的安装公差

• 的运动控制性能

• RMS抖动低于10 nm，提高了位置控制稳定性

• ±150 nm电子细分误差，可实现稳定的速度控制

• 侧式安装选项和正反向皆可使用的读数头，安装灵活

• 诊断工具选件

轻松查错和维护

诊断工具ADTa100可从EVOLUTE光栅读数头中获取的实时数据。通过用户友好型ADT View软件界面显示这些信息。尽管在大多数情况下，借助光栅内置的LED安装指示灯就足以完成系统设定，但ADT可用于在安装条件更加苛刻的情况下提供帮助。ADT还可报告光栅性能并协助系统查错，从而避免出现漫长的机器停机时间。

安装快捷简便

对于OEM机器制造商而言，配合客户交货期至关重要，因此若能缩短机器内部组件的安装调试时间，则更有助于确保产品如期交付，从而终提高运营利润。EVOLUTE读数头提供的大间隙和公差（间隙0.8 mm，公差±0.25 mm）可确保安装快捷简便，并且可通过集成的LED安装指示灯实现即时验证，从而避免了费时的微调。该大的安装公差通过的光学系统实现，而没有采用传统的双码道并排（一个为增量式，另一个为式）式测量，因为该在有少量角度准直偏差时会出现移相这一固有问题。

可靠稳定运行

对于生产设备制造行业的终用户而言，程度减少停机时间是其首要任务之一。EVOLUTE光栅通过多种令光学系统具有较高抗污能力的机制确保机器正常运行：数字信号处理器 (DSP) 用于分析定制图像传感器采集的数据，然后与光学成像系统结合使用，从而克服可能会导致其他光栅发生错误的油渍或其他污染物的光散射影响；定制的LED点光源会改变其闪烁持续时间，为所有可能的移动速度提供的信号完整性；后，式代码模式内置了大量冗余，使EVOLUTE读数头在栅尺被颗粒污染物部分遮盖时仍能够正常工作。

协议

技术规格

请参阅规格手册，了解详细信息。

*其他协议将不断添加。
