一、产品介绍：

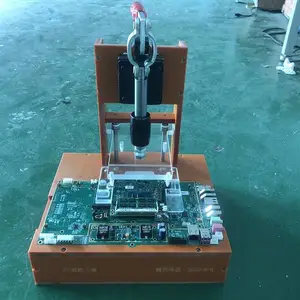

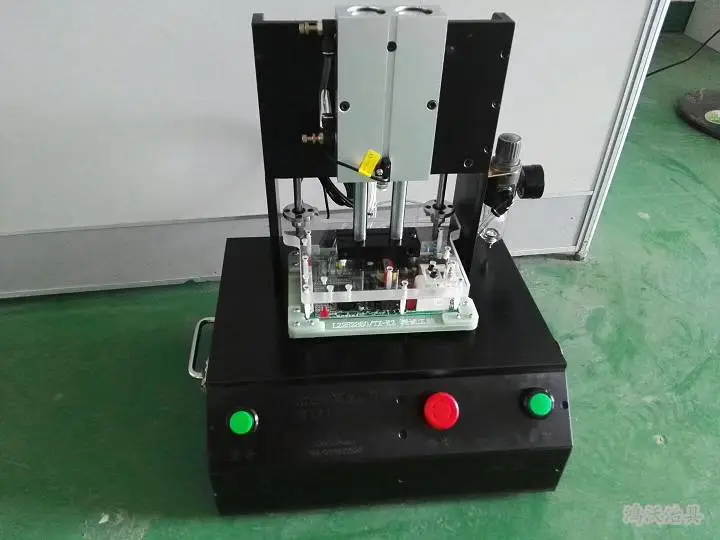

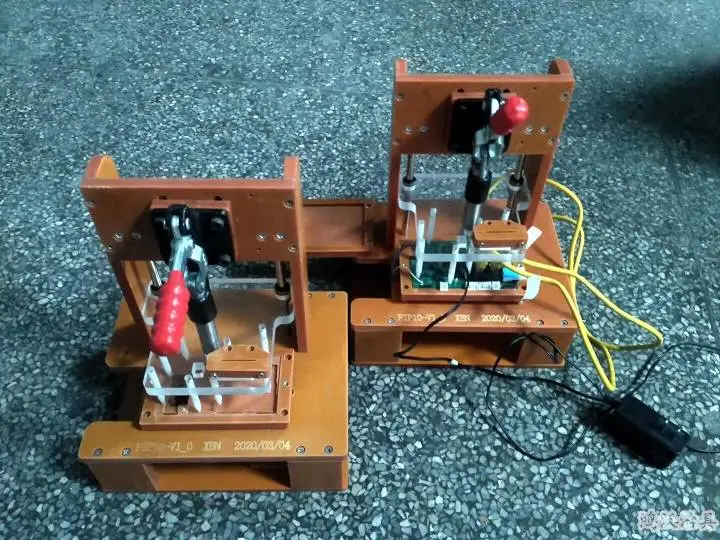

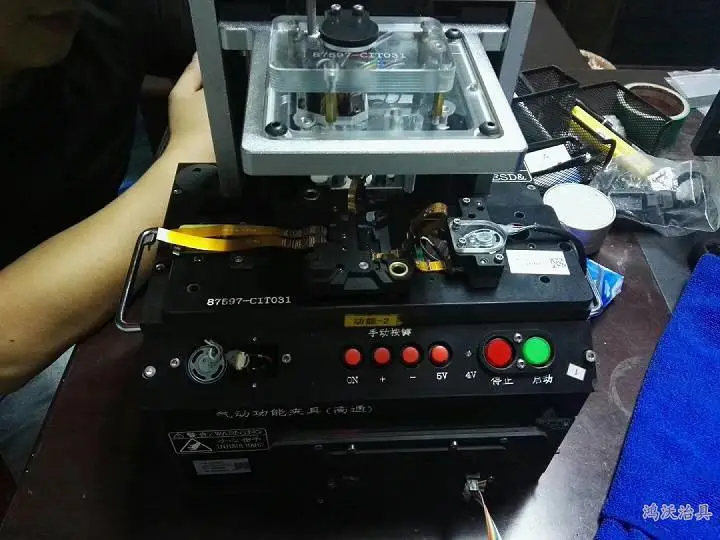

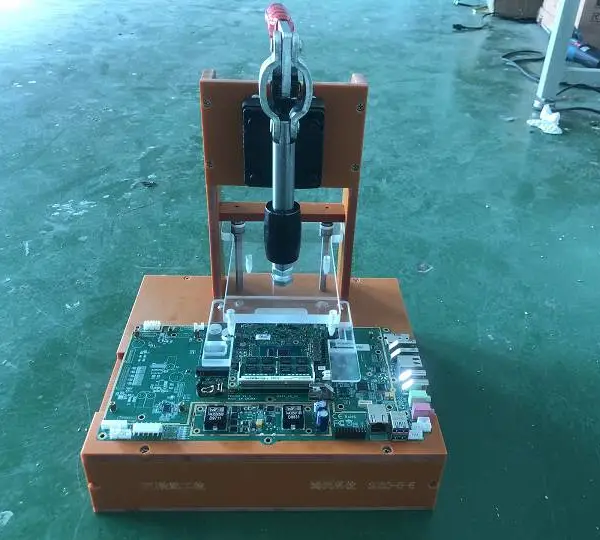

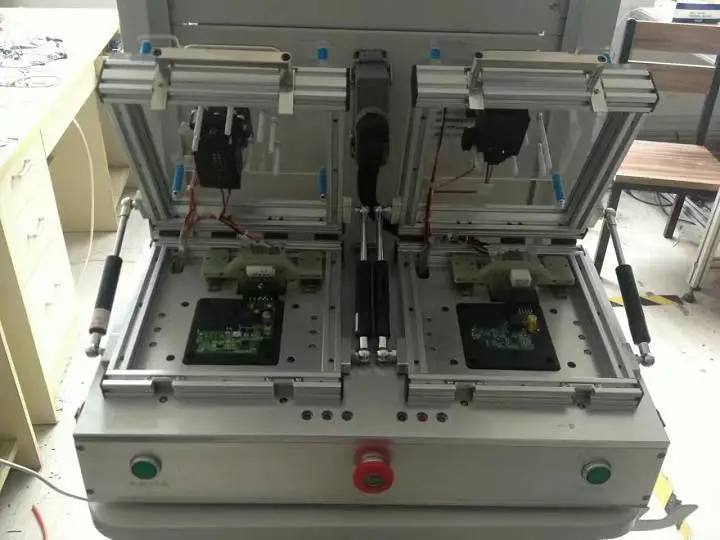

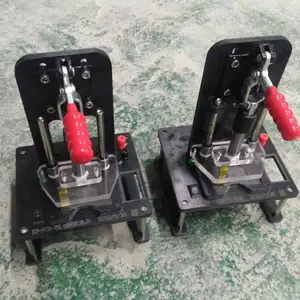

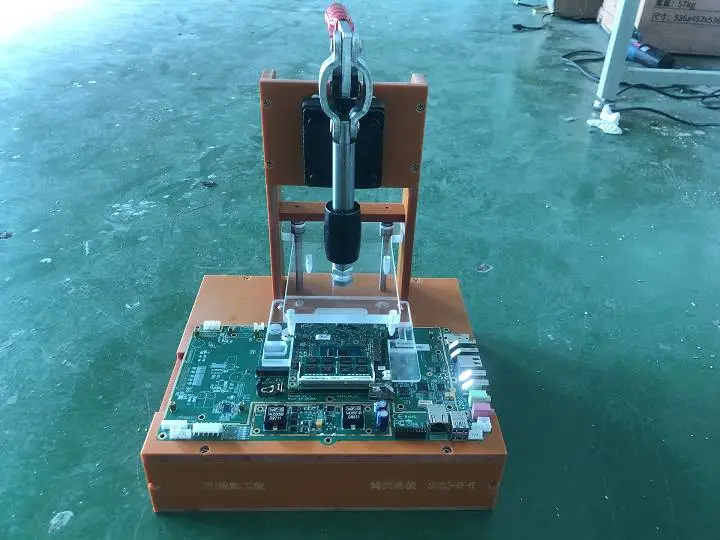

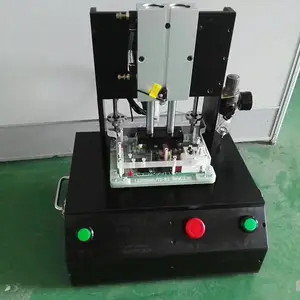

气动测试治具是为了满足客户对大产品操作方便及自动化要求高的一种治具结构方式,主要具有自动压板,算动上升,还可以有各种气动化动作,达到比较高的自动化要求的一款测试治具。产品详情如下：

●  采用气缸控制，更加适应现代工业生产；

●  结构材料可根据需要采用进口压克力、电木板、玻纤板等，还可以选择固型框架（可重复使用，只需依实际需要更换针盘）；

●  可双面植针，上下模使用进口直线轴承定位，定位准确；

●  可将各种产品附件放置于治具内部，外表整齐，方便置放于生产线上，底部可打开，便于维护。气动测试治具 双工位测试治具 PCB测试治具 深圳鸿沃科技

二、制作流程：

1、提出治具需求，当公司扩大产能、过程改善或者有新的机种有治具需求时，应有个制造单位主管提出需求,工程部主管对提出的治具需求进行确认，如确认提出的治具需求合理，则有工程提出需求给采购。

2、设计治具方案，需求确认之后，有工程和检测治具品保一起参与负责提供产品实物、产品图纸给治具生产厂家，并与治具厂家一起检讨治具设计方案。

3、治具生产制作，确定了治具设计方案后，由采购向治具厂家下采购订单，治具厂家根据工程检讨的设计方案和相关的技术资料、要求制作，并做好与工程的沟通，确保生产制作的治具符合设计要求。

4、治具验收。治具制作完成后应送交工程部进行验收，工程收到制作好的治具后与产线人员一起进行确认验收，确定治具是否符合设计方案要求，治具验收合格后有工程部在治具验收评估单上进行予以验收。

5、编号管理，治具验收后，工程不人员要对这些治具进行统一编号，同时记录与治具一览表内，然后由工程将做好编号的治具发放到各需要的制造部门。制造部门将治具存放于治具房并做好登记。气动测试治具 双工位测试治具 PCB测试治具 深圳鸿沃科技

6、保管维护，制作好的治具应有各制造部门或单位进行保管和保养，使用人员在领取治具是需对治具外部结构进行检查，***治具结构完好，使用人员需妥善保管及适当的维护好所领用的治具，对需进行保养的治具要建立所需的治具点检表等文件。

三、测试流程：

1，将待测PCB板放入ICT测试治具载板模块中的载板上，通过定位稍将待测PCB定位在正确位置，然后按动电源启动按钮，测试治具中的真空吸气组件通过针板模块中底座上的抽气孔将载板模块向下吸附固定。在载板上设置有可以穿过探针的探针孔，针板上的探针伸出载板。

2，按动气缸下降按钮，气缸驱动盖板模块下降，利用安装在盖板上的压棒将PCB压紧固定，使得PCB上的待测焊点与探针接触，PCB各部分电路与针板上各个探针导通，探针通过电缆和测试模块中的测试仪链接，将电信号传到ICT测试治具进行检测。当计数气触点碰触计数器触点时，计算器计一次测试次数。

3，测试完成之后，我们按动ICT测试治具的气缸上升按钮，盖板模块在气缸的驱动下上升，按动电源关闭按钮，真空吸气组件释放载板模块，载板模块上升，取出测试好的PCB，然后放入下一个待测的PCB进行检测。

4，如果PCB测试通过，那么ICT测试治具上的PASS灯则是亮的，如果是测试不通过或者说检测出PCB故障，那么则是FAIL灯亮，通过ICT测试治具它可以准确的找出PCB上的故障元器件，待取出PCB后可以标记出故障位置，从而方便进行维修。气动测试治具 双工位测试治具 PCB测试治具 深圳鸿沃科技

四、厂家介绍：深圳市鸿沃科技有限公司，是一家从事设计、研发制造各类非标自动及半自动化设备、各类工装、测试、工装夹具、 测试治具、非标设备设计制造服务为一体的测试设备及测试系统开发的公司。总部位于深圳坪山，主要从事电路板测试设备、测试夹具治具、自动化控制软件和设备、FCT测试治具、ATE测试治具、ICT测试治具、过锡炉治具、装配工装治具、治具相关配件，工装夹具、LED治具、FPC治具、治具配件、钣金五金加工、精密零部件等的研发生产和销售。
