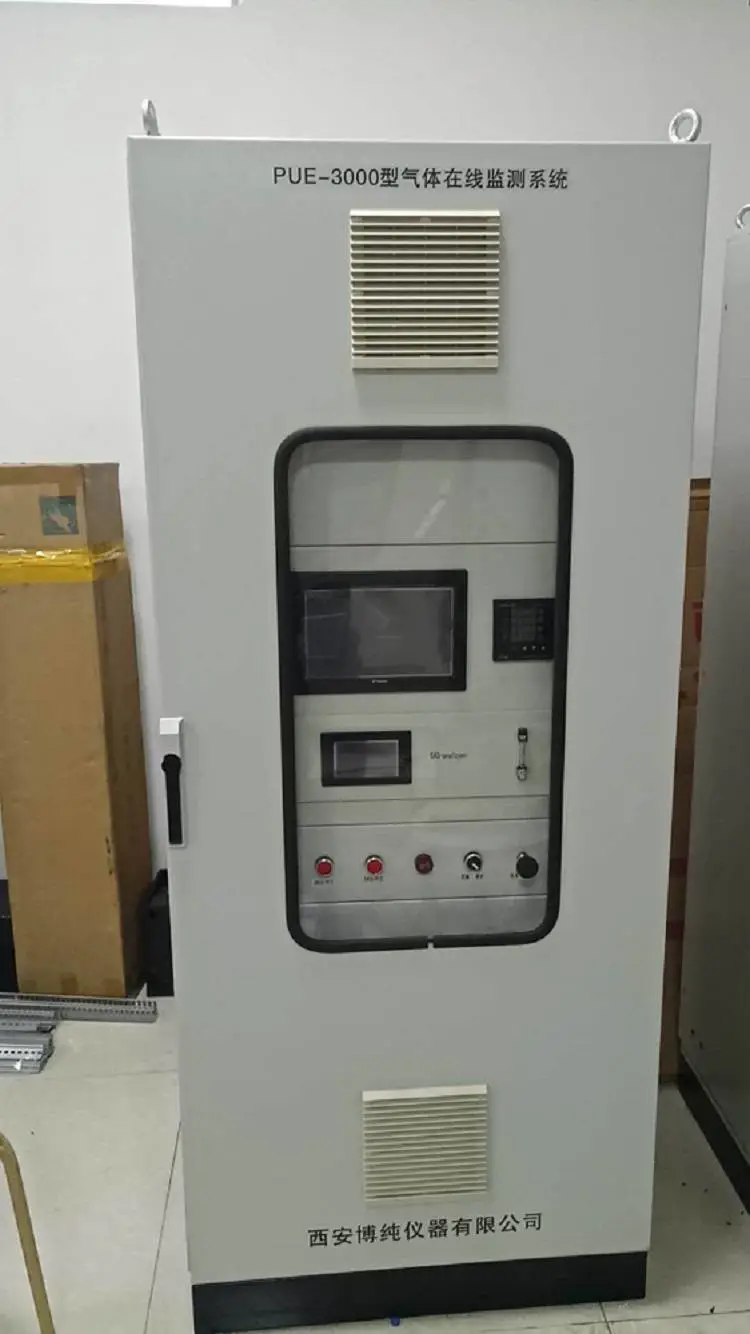

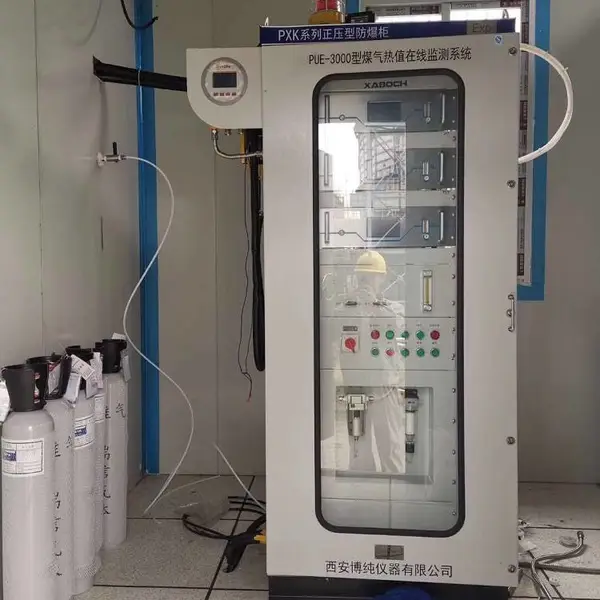

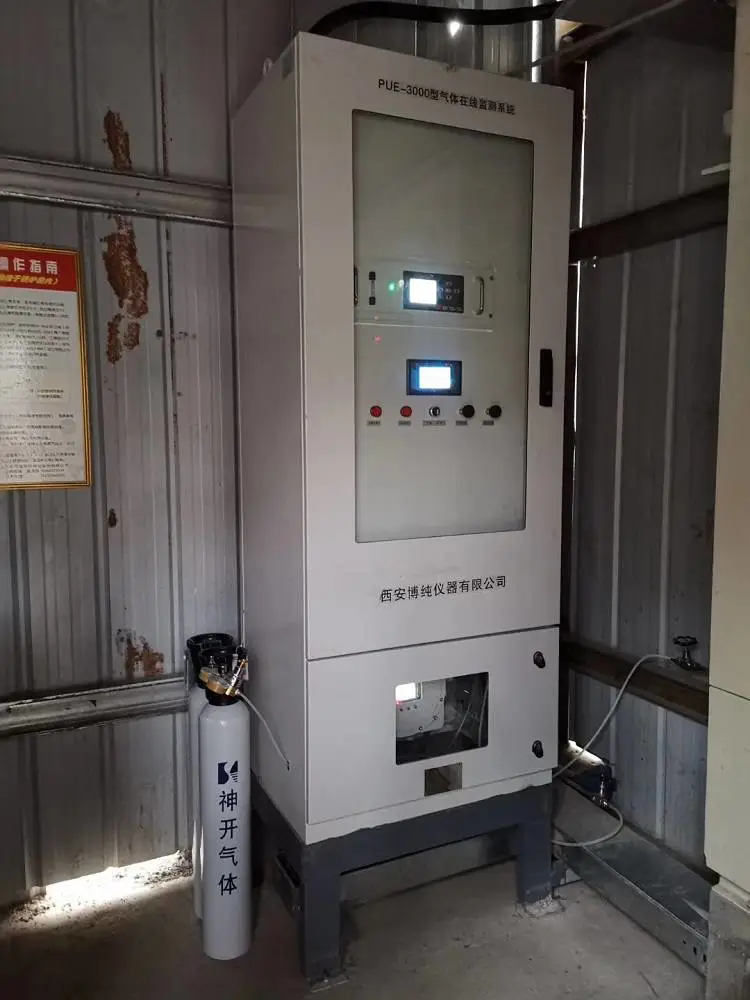

1、装置概述

乙方为甲方提供的产品 YX-3000 在线煤气成分分析系统,是专门针对高炉、热风炉气体含尘、含湿、含焦油、易燃易爆的特定工况而设计的，它由预处理单元、控制单元、分析单元三部分构成，PLC自动采样、故障监测，***系统长期稳定、准确、连续自动在线运行。

分析仪表采用页秀自动化的多组分气体分析仪，用于在线测量煤气中CO/CO2/H2气体浓度，是提高煤气利用效率、节能降耗、***安全生产***的检测装置。测试数据可通过4-20mA输出接口传输到上级集中控制系统，为实现远程的监测、工艺调整提供实时依据。

2、适应工况

3、工作条件

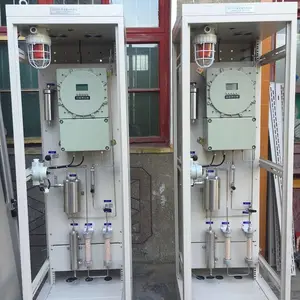

4、预处理单元

在本系统中，样气在正压作用下通过防爆采样器后随着自限温防爆采样管输送至一级过滤精度为1um的气水分离器，过滤样气的同时分离样气中的液态水，随后样气进入双路压缩机冷凝器进行冷凝除水（冷凝水通过蠕动泵自动排水），除水后的样气再经过一级活性炭除焦，***经二级过滤精度为0.1um的精密过滤器作为样气进入分析仪表前的***一级过滤元件，***样气达到分析仪表使用要求。为去除样气中含有的气态水，系统采用了一套压缩机冷凝器，另外。为***仪表的安全运行，系统配置了一套湿度报警模块，与精密过滤器配套使用，当系统除水功能意外失效时，信号反馈到PLC，PLC将切断系统运行，关闭阀门，另外配备采样流量报警装置，当正常运行无流量时报警，并在现场及向远端控制中心发出报警信号。

分析仪测量CO/CO2/H2的浓度后，输出信号。

具体技术指标：

（1） 机柜尺寸为1800*800*650mm。

（2）控制系统：采用CPU222 PLC，实现系统自动采样。

（3）除尘：多级过滤装置；再经过一活性炭过滤器，吸附其余少量焦油；然后经过1-2级过滤器，过滤精度可达0.1um，达到气体分析仪使用要求，确保分析仪的稳定运行

（4）除水：经气水分离器分离样气中的液态水后，样气进入冷凝器中，快速脱除样气中的气态水，并采用蠕动泵自动排水；在冷凝器之后加装一级吸附剂罐，进一步***脱水及除焦效果。

5、分析单元PUE-401多组分气体分析仪

6、系统连接
