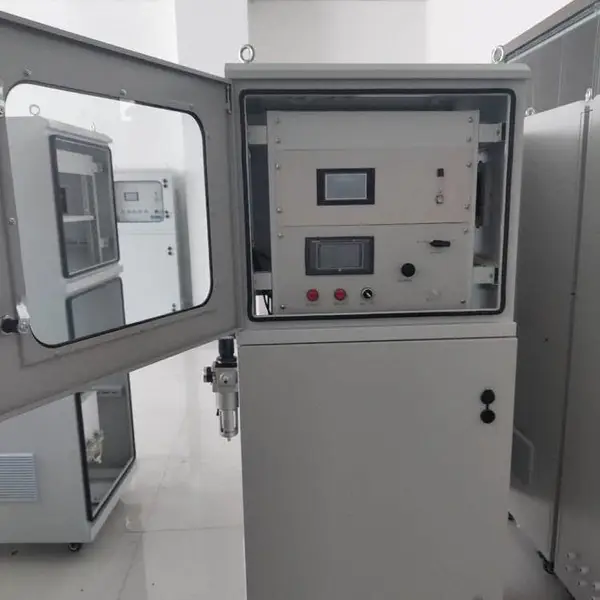

本过程气体分析成套系统（以下简称系统）是烟气一氧化碳与氧气分析仪器与取样预处理装置及其附属的应用保障部分（标准气）；通过针对现场应用条件和工艺气样条件的系统设计，所实现的正确匹配与合理组合，使一氧化碳、氧气分析仪器能很好适应烟气中气体分析的特殊工艺条件。系统能自动、连续、准确、可靠地分析烟气中一氧化碳、氧气的浓度含量。采用PLC可编程序控制器自动控制系统的采样、排水、探头自动吹扫、故障监测并处理等操作。系统正常运行期间能提供一氧化碳与氧气的4~20mA标准输出信号；并根据一氧化碳与氧气测量组份的含量值输出超限报警状态信号。该系统的分析仪器的传感器采用进口红外传感器。系统技术方案***、结构简明、部件***、自动化程度高、操作简便、维护量小、是分析烟气中一氧化碳氧气含量的理想设备。

A.1分析仪器

分析仪表单元采用西安博纯科技有限公司研制的气体分析仪，完成样气一氧化碳与氧气在线连续分析。分析仪性能***，响应时间快，智能化程度高。

分析参数：一氧化碳 氧气

一氧化碳分析仪采用红外传感器连续测量的工业固定式现场安装仪器，能连续自动检测流程气样中待测组份一氧化碳的体积浓度，氧气监测采用进口电化学传感器检测。

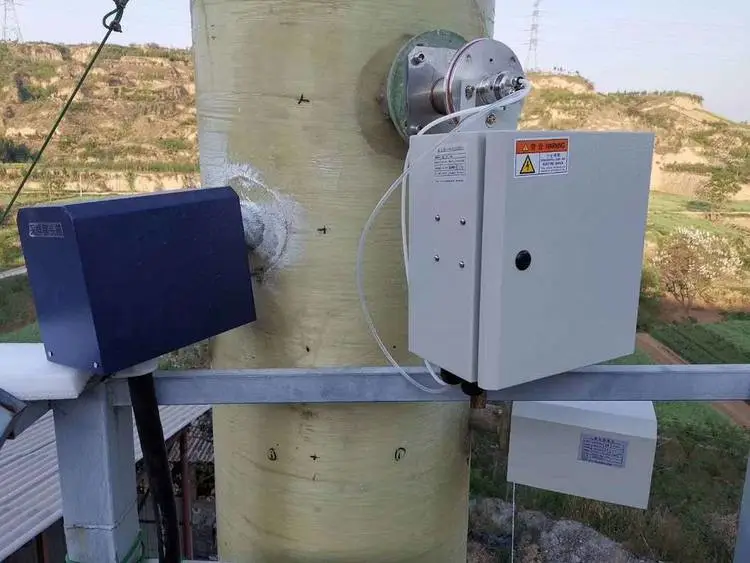

系统上电后自动运行，当采样头、伴热管以及冷凝器达到设定温度后，设备启动采样，被测样气在膜片泵的抽取下，首先在伴热的取样探头内进行粉尘过滤，通过伴热取样管和取样电动球阀进入预处理装置。***入雾过滤器，除去样品气中的水份及酸雾，再由冷凝器除湿干燥处理，除湿器出口样气的露点在1-5℃，***后经切换阀及保护过滤器（可视）内精细过滤后，由流量计调节和监控样气流量（正常流量500~1000mL/min），进入分析仪器进行分析。冷凝器的冷凝液通过自动疏水阀由集中排污管排出柜外。切换阀可实现采样、校准的气路切换操作。采样时间到时，系统自动停止采样，同时有反吹气对探头内部进行反吹。

当***路采样检测完成后，***路取样球阀关闭（同时***路反吹开始）；同时***路取样球阀开启进行***路取样分析，依次类推并循环执行。
