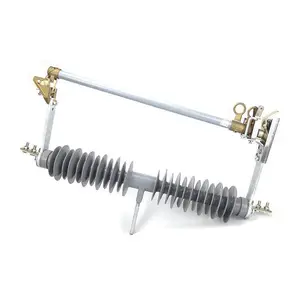

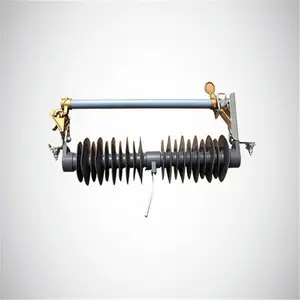

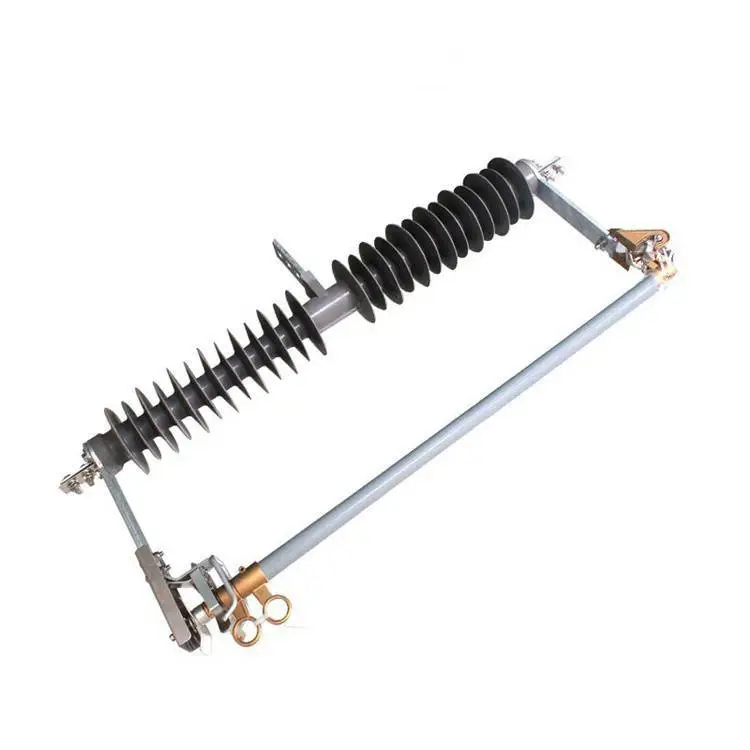

跌落式熔断器主要由以下部件组成

编号No. 部件名称 Description

1 螺母 Nut

2 螺杆 Long Bolts

3 安装支架　Mounting Bracket

4 安装支架　Mounting Bracket

5 瓷件 Porcelain Insulator

6 弹簧垫圈 Spring Washer

7 上盖槽 onepiece channel

8 熔管 Fuse Tube

9 下支座 Lower Socket

10 下触头 Lower contacts

11 接线端 Connector

12 上触头 Upper Contacts

13 导向钩 Attachment Hooks

14 操作环 Operation Ring

安装提示

(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。

(2) 熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。

(3) 熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。

(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。

(5) 熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。

(6) 所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体少能承受147N以上的拉力。

(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。

防风型熔断器操作注意

一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作：

(1) 操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电或者大雨的气候下禁止操作。

(2) 在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，后拉断迎风的边相。这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花小，不致造成相间短路。其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。
