统单元介绍

系统各个测量点引入样气经过气水分离、过滤器后进入各个仪表测量。

该检测系统中的氧气传感器原装进口传感器，性能可靠，寿命长。信号处理系统采用高集成度的智能化单片机系统，包括模数转换、分析处理、功能输出等部分组分。

特点

(1) 检测精度高，响应速度快。

(2) 管路阀件全防腐设计，耐腐蚀、***。

(3) 在线检测氧气成分，实时显示测量结果并具有标准4～20mA电流输出。

(4) 采用LED显示器，视角小，直观醒目。

(5) 该检测系统采用多级处理的预处理系统，包括稳压、过滤等。

(6) 高可靠性***系统能够准确稳定的检测样气组份。

系统主要技术参数:

（1）测量范围： 氧气：0-25%；

（2）过滤精度：＜10?m；

（3）模拟输出：4～20mA；

（4）取样点压力：＜0.4MPa；

（5）电器接口：M20X1.5；

（6）样气接口：?6不锈钢卡套接头；

（7）防爆等级：ExdIIBT4

（8）工作电源 100-240VAC  50/60Hz

系统原理

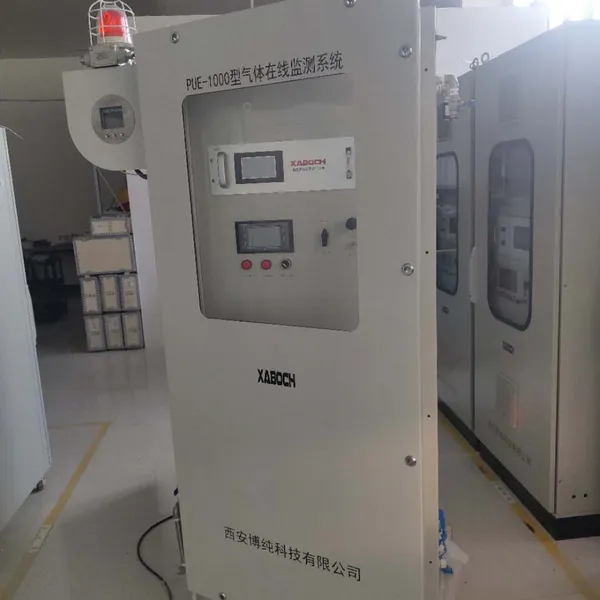

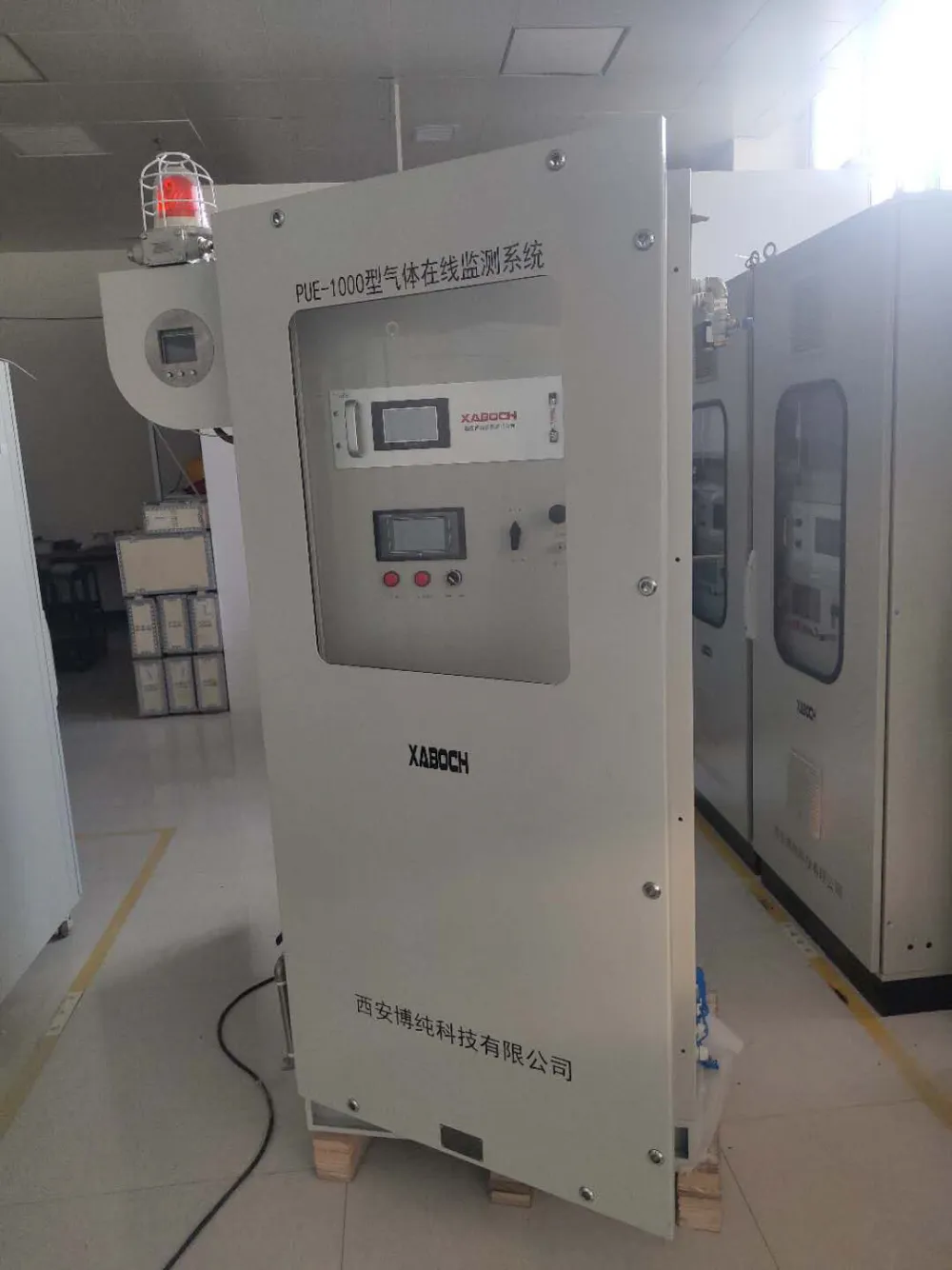

本在线分析系统采用PLC+触摸屏综合控制方案，全套系统包括取样单元、伴热输送单元、电气控制单元、气路预处理单元、分析仪等主要部件构成。

含过滤反吹装置的取样探头单元通过抽气泵的牵引作用将样气取样，通过伴热一体取样管的输送送至预处理单元，预处理单元将样气处理至含尘小于0.1um露点小于5摄氏度的洁净程度，***送至分析仪分析。

系统特点

分析仪采用进口传感器

简洁高效的预处理系统

自动化程度高

维护量低

系统使用寿命长

技术参数
